压力机用滚柱齿轮传动机构结构设计

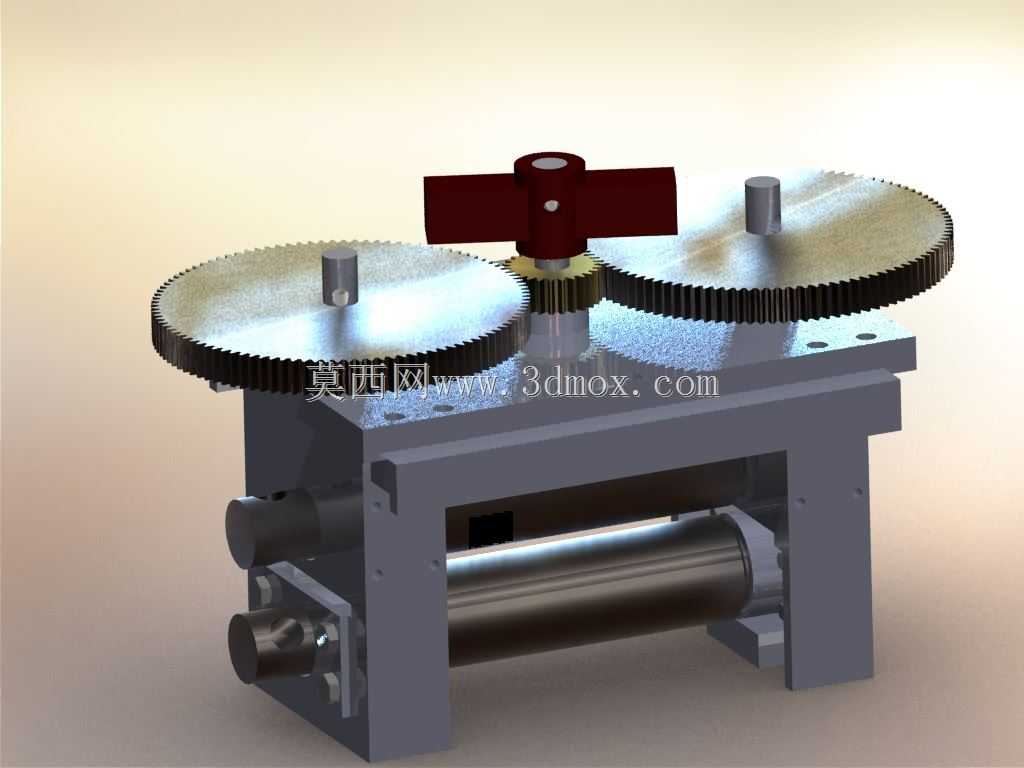

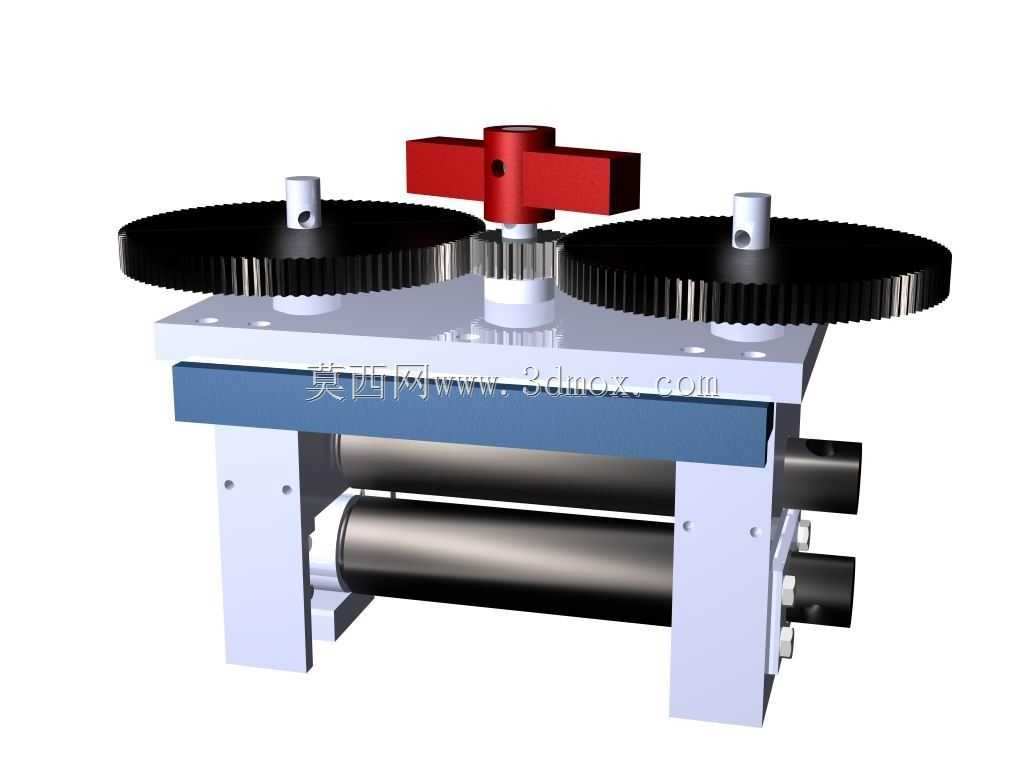

　　这套滚柱齿轮传动结构，主要适配中小型开式压力机的主传动进给链路，在冲压生产线的板料输送、辊式送料工位中承担动力分流与扭矩传递作用，区别于常规渐开线圆柱齿轮传动，滚柱啮合结构在低速重载、频繁正反转的冲压工况下，能有效降低齿面接触应力集中问题，减少瞬时冲击带来的齿面崩损风险。从结构布局来看，整套传动组件采用双输出轴对称排布设计，中间主动轮通过顶部的十字调节手柄实现啮合间隙微调，两侧从动大齿轮分别连接下方的上下送料辊，动力从中间输入后经齿轮副分流，带动两个辊筒做反向同步转动，实现金属板料的定距推送，适配0.5-6mm厚度的冷轧钢板、镀锌板的连续冲压送料作业。设计阶段优先考虑了安装维护的便捷性，两侧支撑立板采用一体式铣削加工，

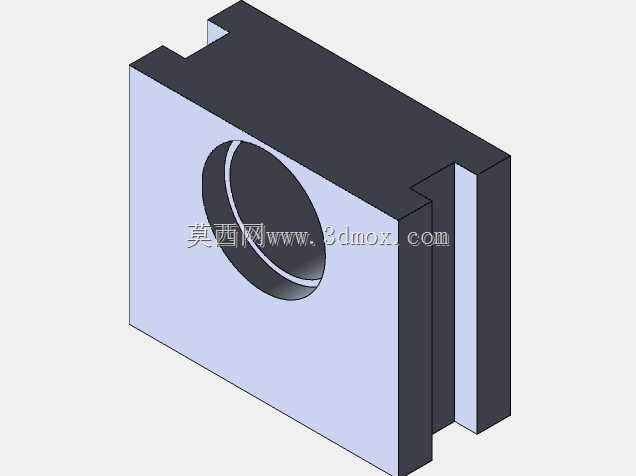

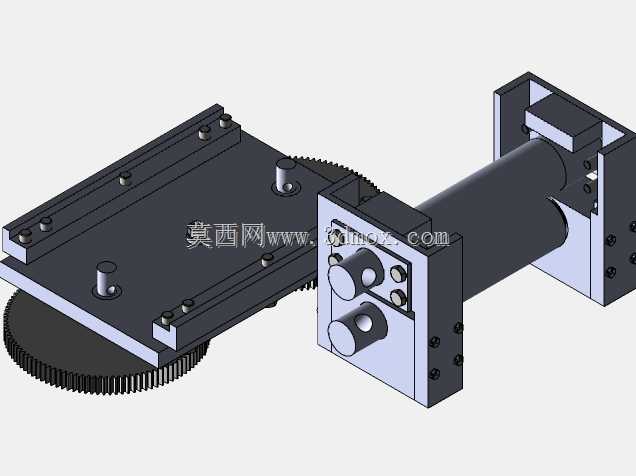

　　齿轮轴的安装孔位同轴度公差控制在0.02mm以内，立板与顶部安装平台通过内六角圆柱头螺钉刚性连接，底部预留了辊筒间隙调整的腰型孔位，可根据加工板料的厚度差异，调整上下辊的中心距，调整行程范围在0-12mm之间，无需拆解整套传动结构即可完成间隙校准。齿轮副的啮合参数经过匹配计算，主动滚柱齿轮的滚柱采用轴承钢材质，经淬火处理后表面硬度达到HRC58-62，滚柱与齿圈的啮合重合度控制在1.6-1.8区间，相比普通直齿轮传动，运行噪音可降低8-10分贝，同时在频繁启停的工况下，滚柱的滚动接触形式能减少40%以上的滑动摩擦损耗，延长传动组件的维护周期。整套机构的外形安装边界控制较为紧凑，横向安装尺寸为320mm，纵向安装尺寸为180mm，

　　整体高度不含顶部调节手柄为210mm，可直接适配现有多数J23系列开式压力机的送料机构安装位，无需对设备机身做额外的打孔改造。支撑立板的厚度设计为15mm，保证在传递额定120N·m扭矩时，立板不会出现侧向形变，齿轮轴采用40Cr调质处理，轴肩位置设计了卸载槽，减少应力集中带来的轴断裂风险。上下送料辊的表面做了滚花处理，增大与板料接触的摩擦力，避免送料过程中出现打滑偏移，辊筒两端采用深沟球轴承支撑，轴承端盖设置了防尘密封圈，可阻挡冲压车间内的金属粉尘进入轴承滚道，降低轴承磨损速率。在传动路径的设计上，中间主动轮的安装轴与顶部调节手柄采用花键连接，转动手柄时可带动主动轮做上下微量位移，从而调整主动轮与两侧从动齿轮的啮合侧隙，

　　侧隙调整范围控制在0.05-0.15mm之间，既可以避免侧隙过小导致的传动卡滞、齿面异常磨损，也能防止侧隙过大带来的送料精度误差，保证送料步距精度控制在±0.1mm以内，满足多数精密冲压件的加工精度要求。整套结构没有采用复杂的行星轮系或者蜗轮蜗杆结构，全部采用直齿圆柱齿轮与滚柱啮合的形式，零部件加工难度低，常规的滚齿、铣削设备即可完成全部零件的加工，备件替换成本较低，适合冲压加工车间的日常维护与备件储备。在实际工况运行中，这套传动结构可适配压力机120-200次/分钟的冲压频次，连续运行状态下齿轮副的温升不超过35K，无需额外配置润滑冷却管路，仅需定期在齿轮啮合位置涂抹锂基润滑脂即可满足润滑需求，降低了设备的运维成本。两侧从动齿轮与送料辊的连接采用平键传递扭矩，同时在轴端设置了锁紧圆螺母，防止频繁正反转过程中平键松动导致的传动失效，安装时只需将整套机构通过顶部平台的四个安装孔固定在压力机的工作台侧架上，接入动力输入端即可完成装配，装配调试周期可控制在2小时以内，大幅缩短了设备改造的停机时间。
