户外商用不锈钢炭烤炉结构设计

　　这款炭烤设备的三维结构设计，核心围绕户外流动摆摊、门店外摆、露营团建等高频商用及多人休闲场景展开，区别于家用小型烤炉的轻量化设计，整体采用耐候不锈钢作为主体基材，适配长时间高温炭烤、频繁移动、户外淋雨等复杂使用工况，从结构层面解决传统薄铁皮烤炉易变形、漏炭、清洁困难的常见痛点。

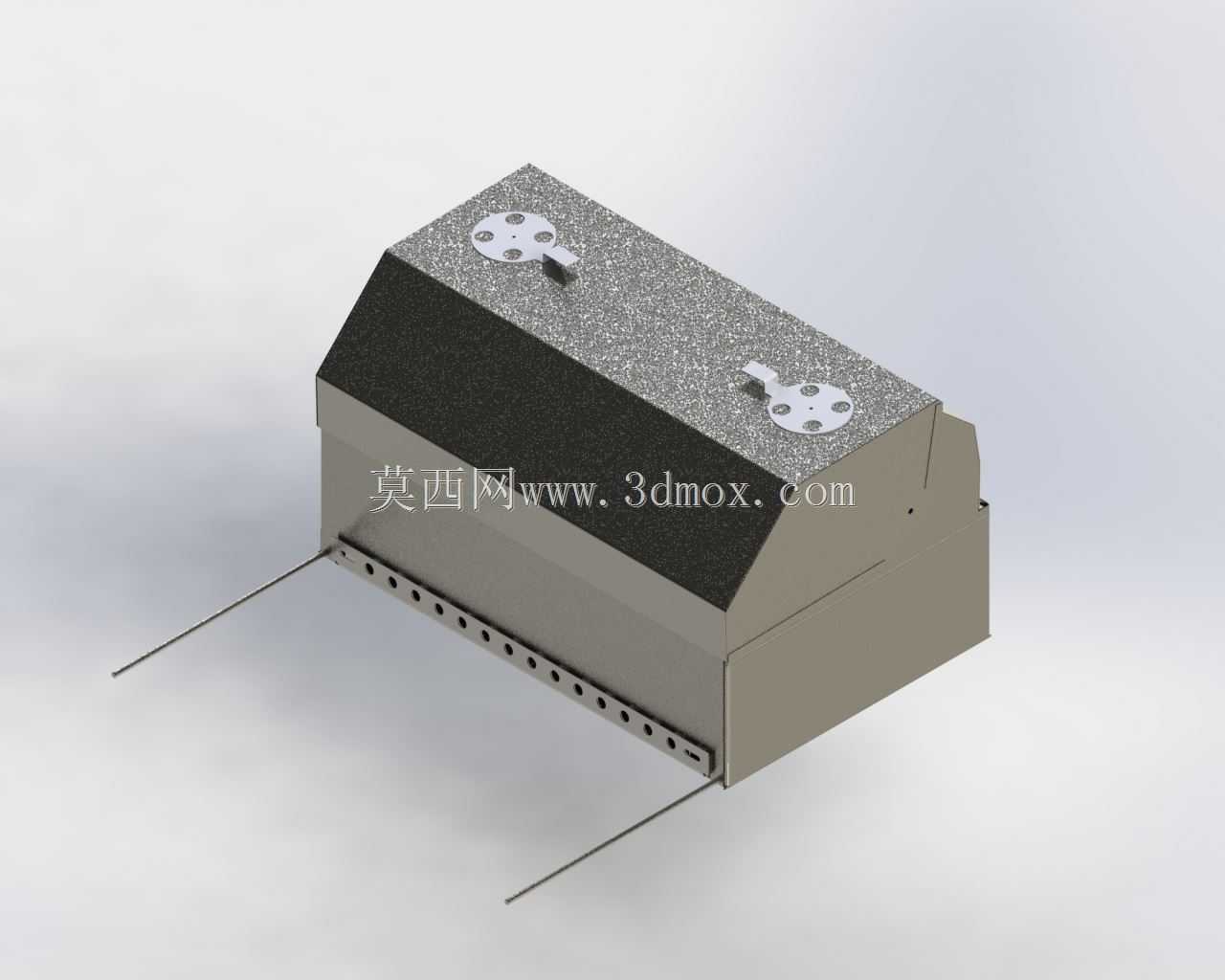

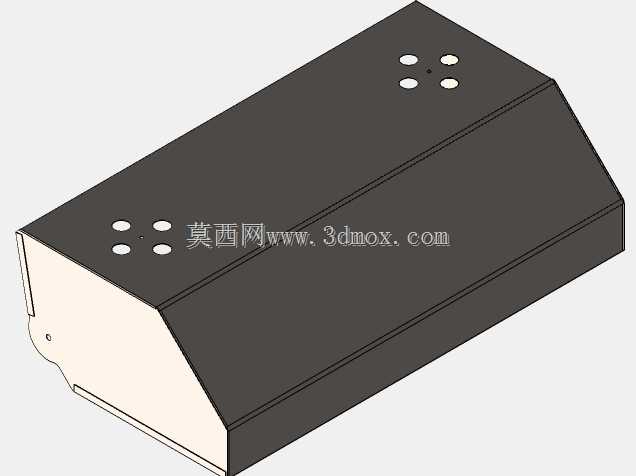

　　从功能布局来看，炉体采用上窄下宽的梯形截面腔体设计，下部炭槽区域预留了均匀排布的侧向通风孔，孔位间距经过实际燃烧工况验证，既可以保证炭块燃烧时的氧气供给，让炭火充分燃烧减少黑烟产生，又能避免通风量过大导致炭块过快消耗、炉温失控的问题。炉体上部的斜向盖板为双层结构，内层采用耐高温磨砂材质，外层与炉体同材质不锈钢封边，盖板上设置了两个带多孔调节片的通风阀，通过旋转调节片可以改变通风口的开合面积，进而精准控制炉腔内部的温度，适配不同食材的烤制需求——比如烤制易熟的蔬菜时可以调小通风口降低炉温，烤制肉类食材时则开大通风口提升炉温，让食材表面快速焦化锁汁。

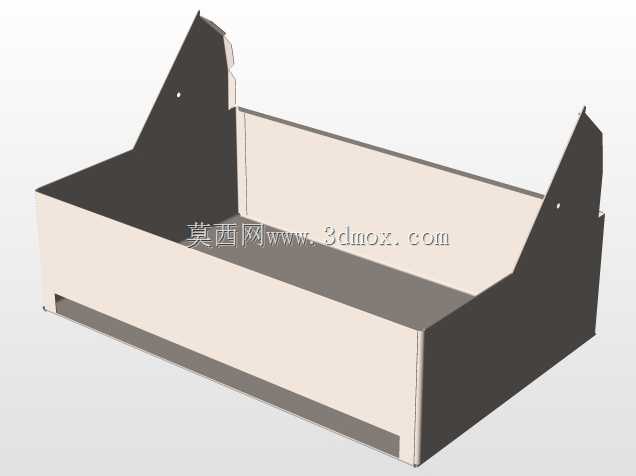

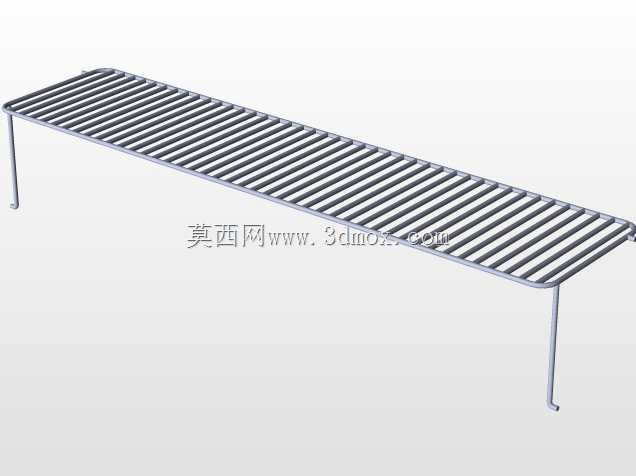

　　设计过程中优先考虑了实际使用的操作便利性，炉体两侧预留了支杆安装位，配套的两根细长支杆展开后可以作为烤网的支撑延伸段，临时放置待烤食材或者烤好的成品，不用额外搭配侧边置物架，减少配件数量的同时也降低了整体收纳体积。炉体底部的边缘做了内卷边处理，既可以避免钣金锐边划伤操作人员，又能增强炉体整体的结构刚度，减少高温下的形变概率。炭槽与炉体外壳之间预留了15mm的空气隔热层，能有效降低炉体外壁的温度，避免操作人员误触烫伤，同时也减少了热量向周边的无效散失，提升炭热利用率。

　　从安装边界与尺寸适配来看，炉体整体长度控制在1.2米区间，宽度0.5米，高度0.4米，这个尺寸既可以满足单次烤制15-20人份食材的容量需求，又能适配常规的流动摆摊三轮车后斗尺寸，不需要额外改装承载平台。炉体底部预留了四个通用脚架安装孔位，可以根据使用场景选配固定式支脚、移动脚轮或者直接放置在现有台面上使用，安装孔位采用通用的M8螺纹规格，用户可以自行加工适配不同的支撑结构，不需要对炉体本身进行二次切割焊接。

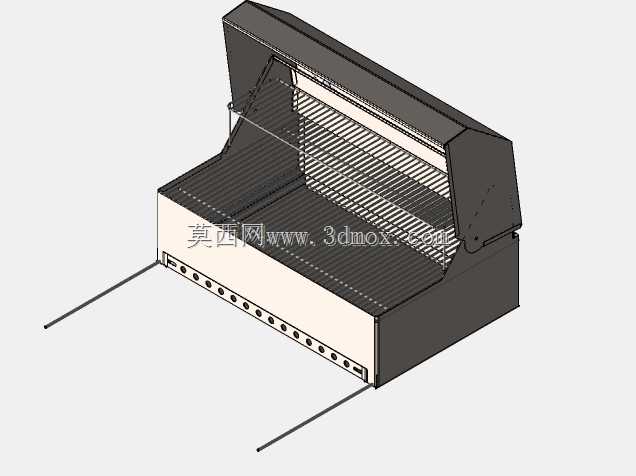

　　结构细节上，盖板与炉体的连接采用隐藏式合页结构，合页内置在炉体后侧的折边内部，避免长期接触油烟、炭灰导致合页锈蚀卡滞，盖板开合角度可以在0-90度区间任意停留，添加炭块或者清洁炭槽时可以将盖板完全翻开，不会遮挡操作空间。炉体前侧的下边缘做了向内的折边导槽，烤制过程中产生的油脂会顺着炉壁流入导槽内，用户可以在导槽端部放置接油盒收集废油，避免油脂直接滴落到炭火上产生大量油烟，也减少了清洁工作量。

　　建模过程中所有钣金折边都预留了合理的折弯系数，板材厚度选用1.5mm的食品级304不锈钢，兼顾结构强度与整体重量，整炉空载重量控制在18公斤左右，两个人即可轻松搬运转移。所有的连接孔位都做了去毛刺处理，通风孔采用冲压成型工艺，孔边光滑无锐边，不需要后续二次打磨加工，拿到展开图纸即可直接下料折弯成型，不需要额外的工装夹具辅助装配，适合小批量钣金加工厂快速投产。
