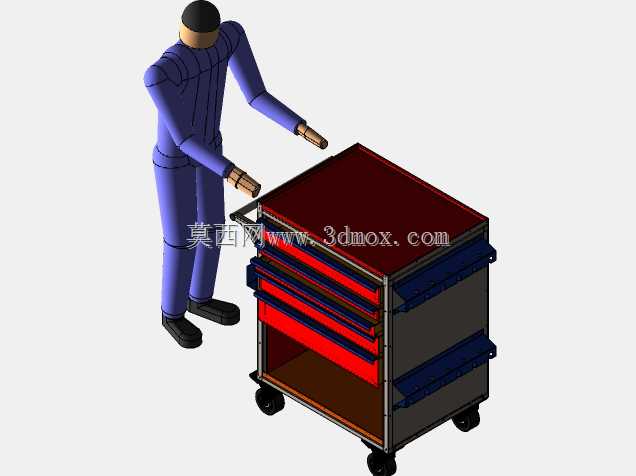

车间工位多层置物工具车托盘结构设计

　　在离散制造车间的日常运维与生产作业环节，工位旁的物料、工具就近存取效率直接影响单工位作业节拍，这款工具车的托盘式置物结构，正是针对机加工、装配工位的零散工具、小型工件、检具的临时存放与短距离周转需求设计。不同于常规多层工具车的全封闭屉式结构，这款敞口托盘采用三边围边、单侧取放的开口设计，取放物品时无需抽拉抽屉，作业人员站在工位侧方即可快速拿取扳手、螺丝刀、待装配小零件、游标卡尺等常用物品，适配单人操作工位的高频取物场景，减少转身、抽拉动作带来的时间损耗。

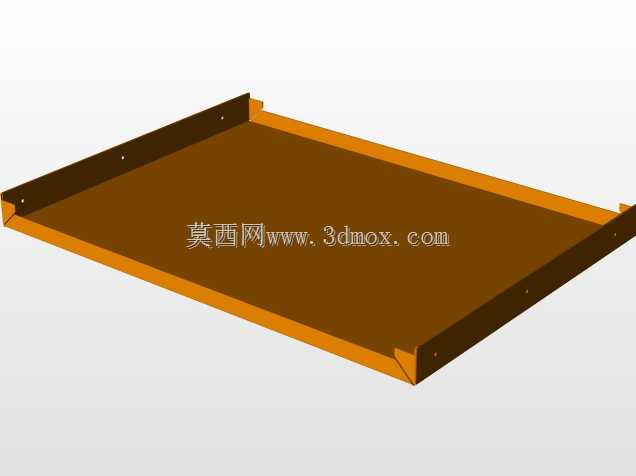

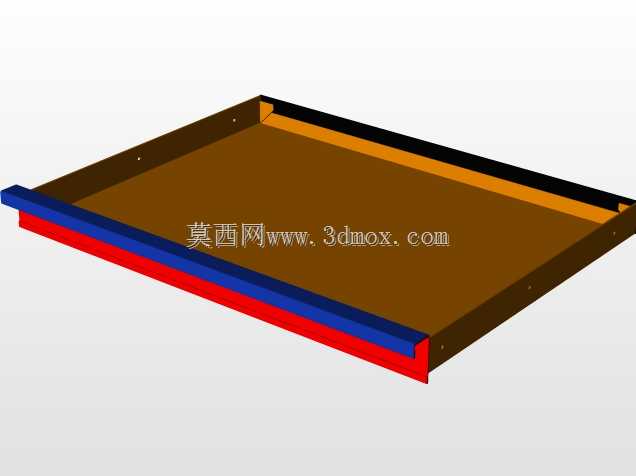

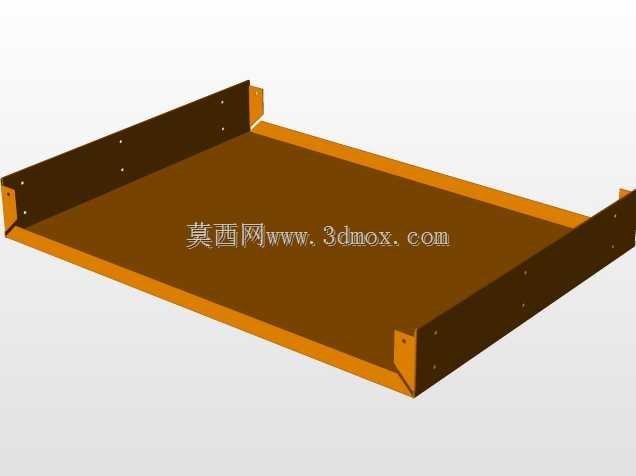

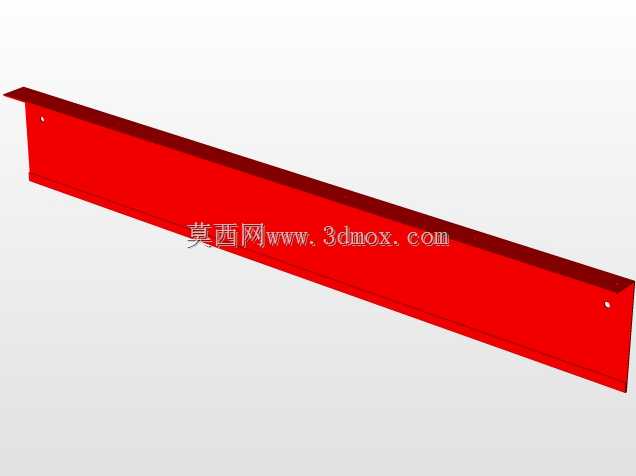

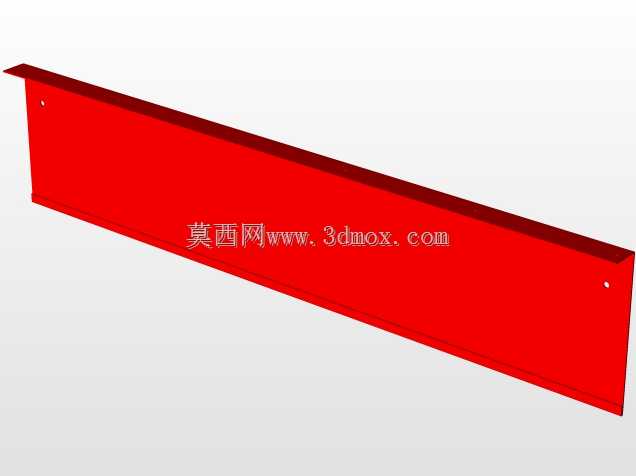

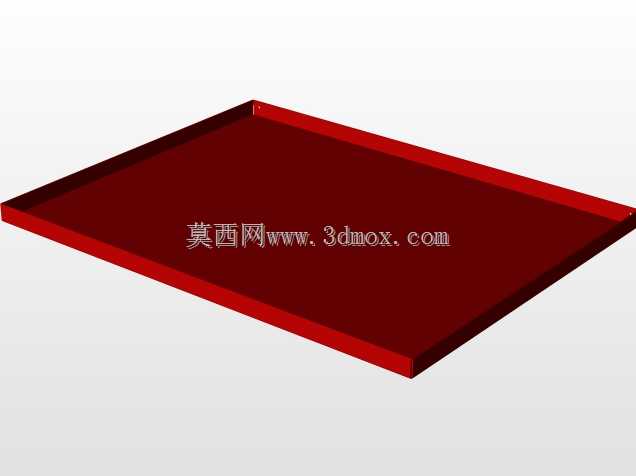

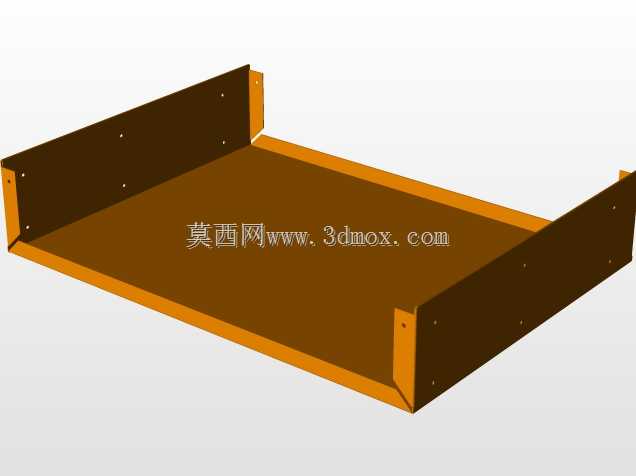

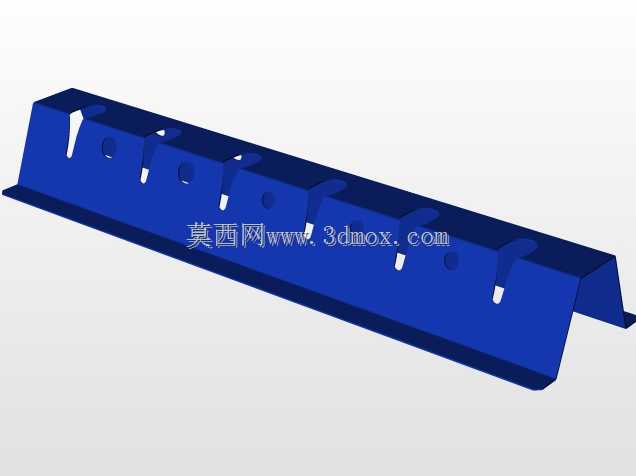

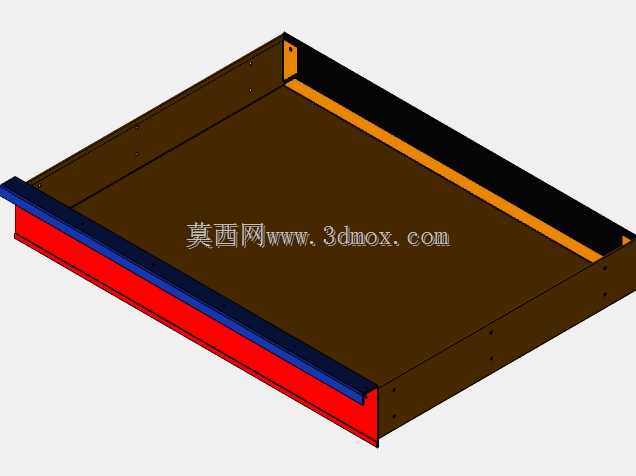

　　从结构设计逻辑来看，托盘主体采用钣金折弯成型，底部为整面承载平板，三个侧边设置加高挡边，避免工具或零件在工具车移动过程中从侧边滑落，其中两个相邻侧边采用加高的黑色挡边结构，靠近作业人员的一侧设置分层的红、蓝双色挡条，既可以作为物品分类的视觉标识，区分不同类型的工具存放区域，也能强化开口侧的边缘强度，避免托盘长期承重出现边缘变形。托盘的边角位置预留了与工具车车架连接的安装孔位，孔位采用等距排布设计，可根据实际存放物品的高度需求，调整托盘在车架上的安装层高，适配不同尺寸工具、工件的存放需求，比如放置较高的扭矩扳手时可将相邻托盘间距调大，放置小型螺丝、螺母等标准件时可缩小间距提升空间利用率。

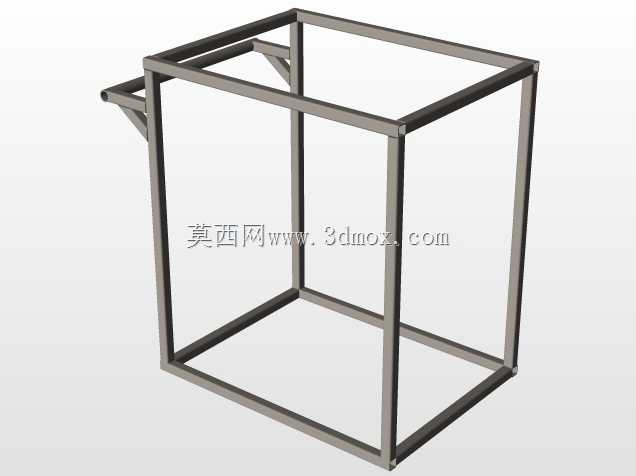

　　在安装边界与尺寸适配方面，托盘的整体长宽尺寸匹配常规轻型工具车的车架立柱间距，安装时无需对车架进行二次打孔或焊接加工，直接通过螺栓紧固件即可完成固定，单块托盘的承载能力经过结构强化，底部平板下方可根据承重需求加装加强筋，满足单盘承载20kg以内零散物品的使用需求，不会因为长期放置重型工具出现中部凹陷变形。托盘表面采用喷塑处理，不同颜色的挡边除了分类标识作用外，也能提升表面耐磨性能，避免工具频繁取放造成表面涂层脱落，延长结构使用寿命。

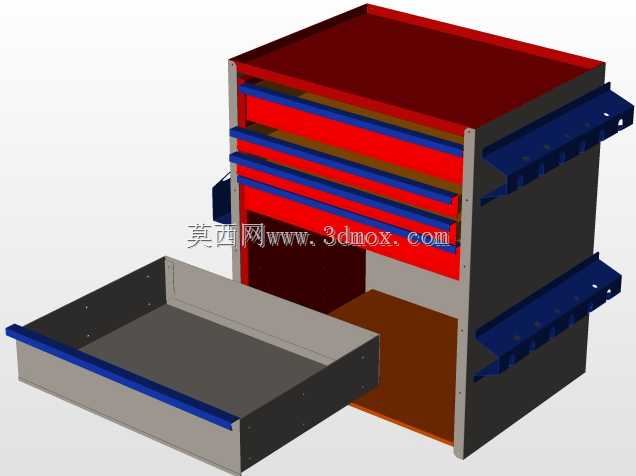

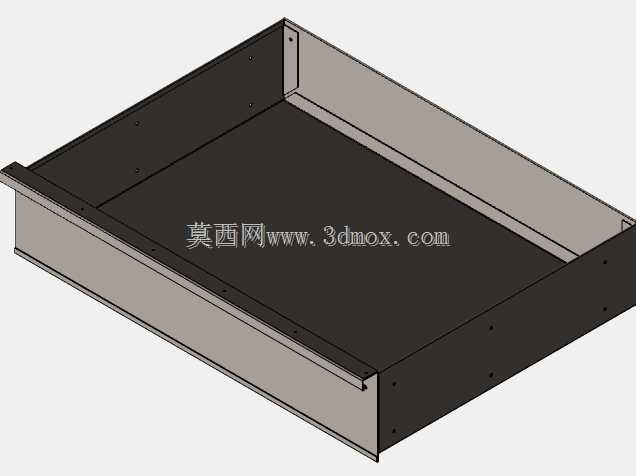

　　实际应用场景中，这类托盘结构不仅可以用于移动工具车的置物层，也可以固定在工作台侧边作为临时置物台使用，适配维修车间、装配线旁、质检工位等多种场景，存放的物品涵盖手动工具、小型电动工具、待检工件、装配辅料等多种类型。敞口设计也便于作业人员快速清点托盘上的物品，下班前整理工位时可以一眼确认工具是否全部归位，减少工具遗失的概率。不同于带盖或全抽屉式的储物结构，这种敞口托盘没有复杂的滑轨、锁具等配件，后期维护成本极低，即使出现局部变形也可以单独更换单块托盘，无需整体更换工具车，降低车间工位器具的运维成本。

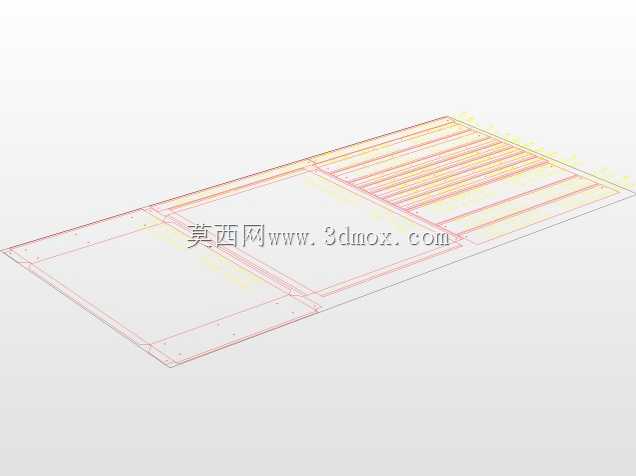

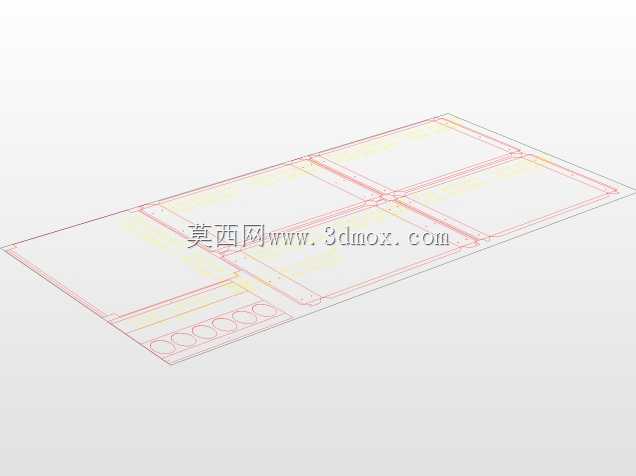

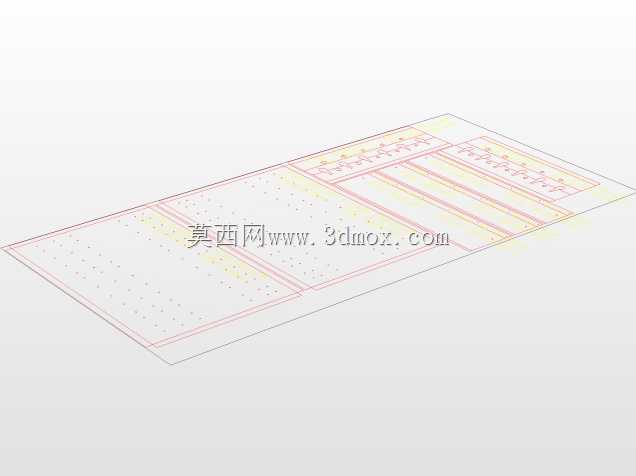

　　设计过程中针对钣金折弯的工艺性做了优化，所有折弯圆角均匹配常规钣金加工的刀具参数，无需特殊定制刀具即可完成加工，挡边与底板的连接采用折弯一体成型，减少焊接工序，降低加工过程中的变形量，同时也避免焊接位置出现锈蚀隐患。托盘的边缘全部做了卷边或钝角处理，避免作业人员取放物品时被锋利的钣金边缘划伤，符合车间作业的安全规范。针对不同车间的颜色管理需求，挡边的颜色可以根据车间的定置管理要求调整，比如维修工位用红色标识存放维修工具，装配工位用蓝色标识存放装配工具，实现目视化管理，提升车间现场管理的规范性。
