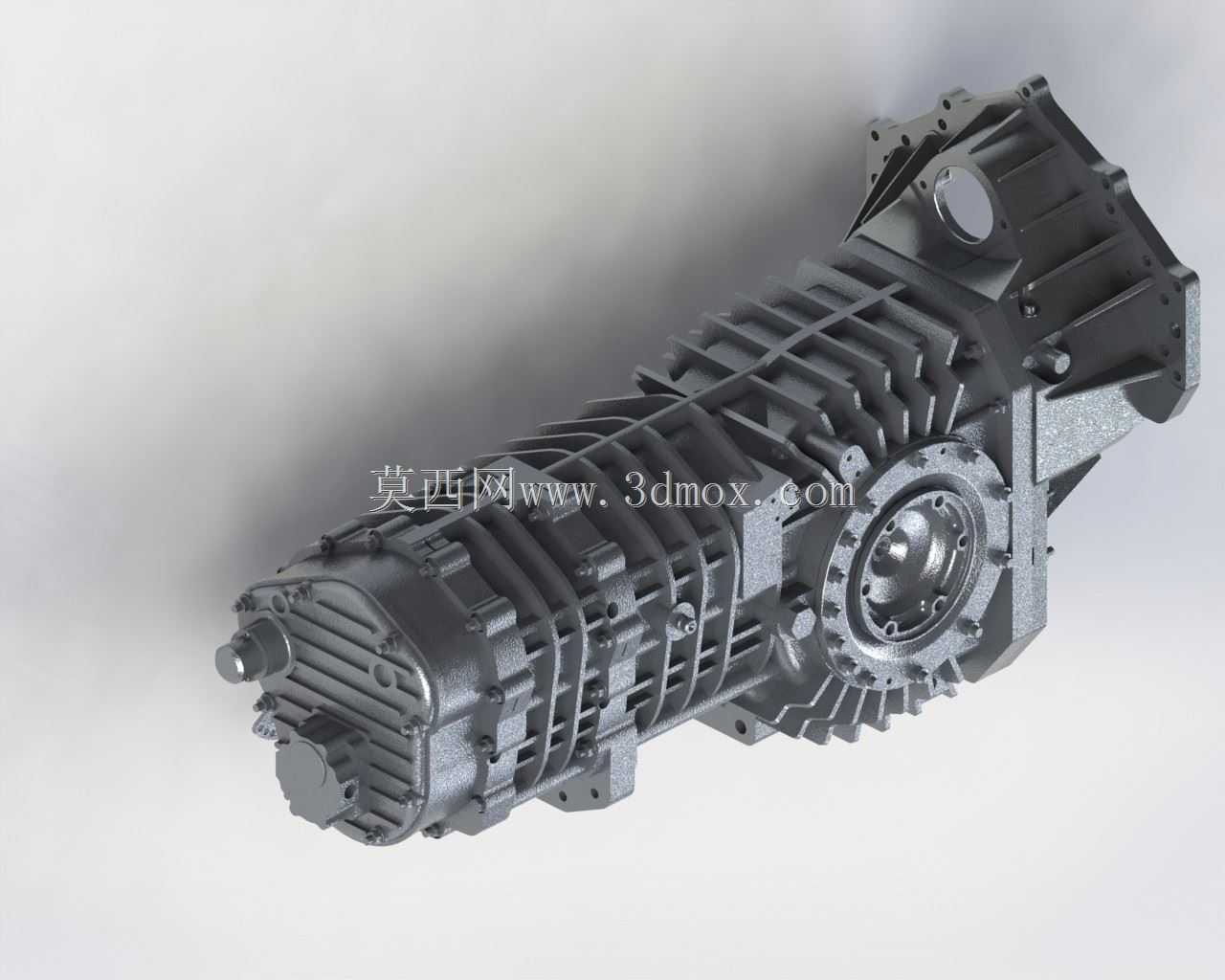

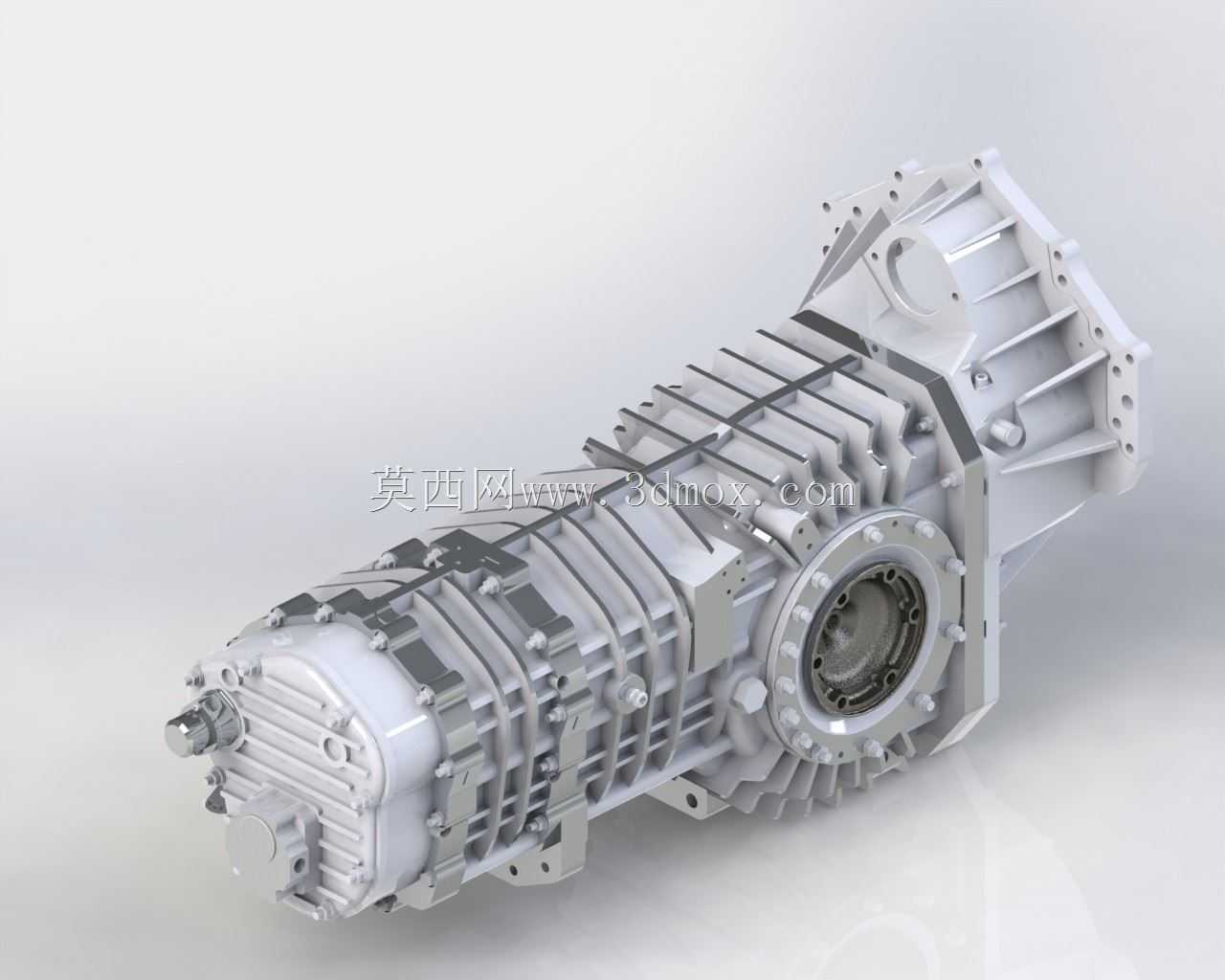

门迪奥拉HD4越野赛事变速驱动桥结构

　　在越野拉力赛事、巴哈竞技这类极端工况的车辆传动系统选型中，集成式变速驱动桥是决定整车动力输出可靠性与通过性的核心部件，门迪奥拉HD4变速驱动桥正是针对这类高负荷、大冲击场景开发的传动总成。不同于民用车辆分动箱与驱动桥分体布置的结构，该总成将变速机构、主减速差速机构、动力输出轴系完全集成在同一壳体内，大幅缩减了传动链路的长度，减少了动力传递过程中的损耗，同时也降低了多部件连接带来的故障点，适配非铺装路面行驶时频繁的扭矩波动与冲击载荷。

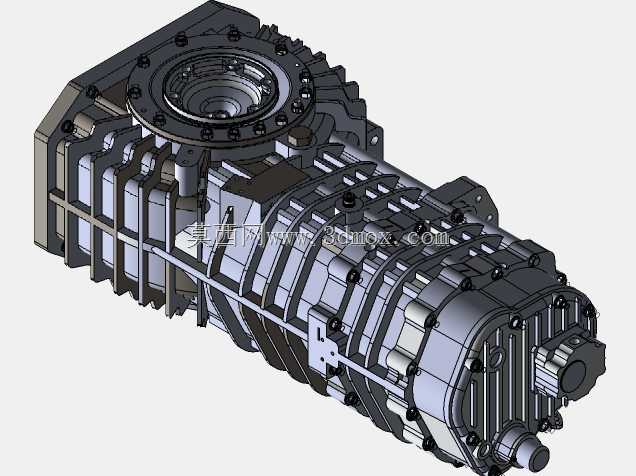

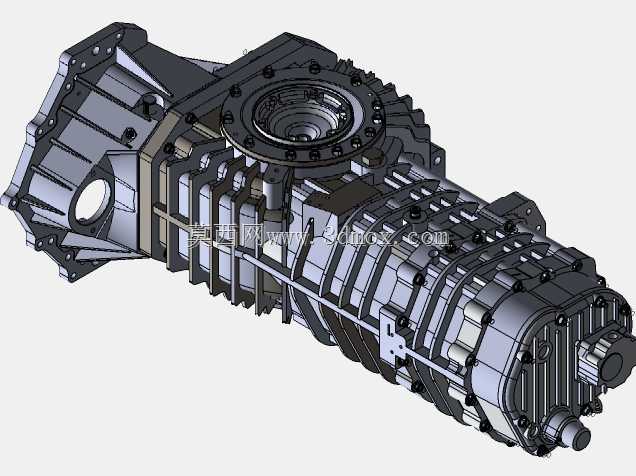

　　从实际使用场景来看，这类变速驱动桥多用于大马力越野赛车、全地形巴哈赛车以及部分特种越野作业车辆，需要应对飞坡落地的瞬时冲击、泥泞路面的轮速差、连续爬坡的大扭矩持续输出，以及高速行驶时的传动稳定性。设计阶段首先考虑的是壳体的刚性与载荷传递路径，整体采用沿轴向分层的肋条式壳体结构，外部密布的纵向加强肋并非装饰结构，而是根据有限元分析得到的应力分布布置，在壳体壁厚控制在合理范围的前提下，将轴承座、安装耳位的应力集中系数降低40%以上，既控制了总成自重，又能承受齿轮啮合带来的径向、轴向载荷，以及车辆行驶时车架传递过来的交变冲击力。

　　功能特性上，该变速驱动桥集成了多档位变速功能与驱动桥的扭矩分配功能，输入端直接对接发动机飞轮壳输出端，无需额外设置中间传动轴，动力进入箱体后经过变速齿轮组完成扭矩与转速的匹配，再传递至主减速锥齿轮副，通过差速机构将动力分配至两侧输出法兰，直接连接半轴驱动车轮。这种集成设计让整车传动系统的布置更加紧凑，对于轴距较短、布置空间紧张的越野赛车而言，能够留出更多空间给悬架结构与油箱布置，同时降低了传动系统的重心高度，提升车辆在侧倾坡行驶时的稳定性。

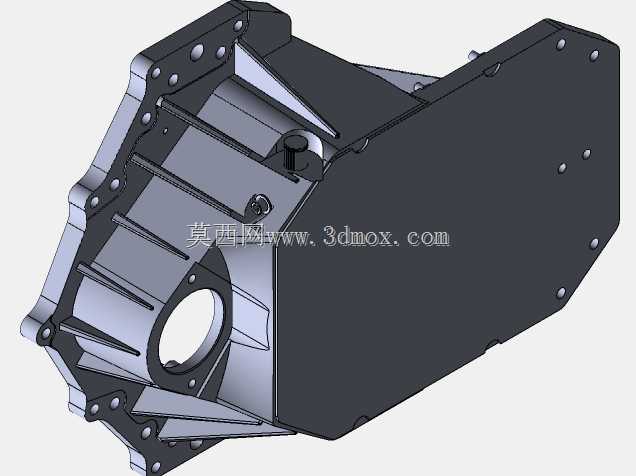

　　安装边界方面，该总成的输入端法兰采用标准的SAE发动机连接接口，能够匹配大排量越野赛事常用的V型多缸发动机，箱体两侧的安装耳位按照赛事钢管车架的安装标准设计，预留了足够的螺栓穿装空间，安装面的平面度公差控制在0.05mm以内，保证与车架连接时不会产生额外的装配应力。两侧的动力输出法兰采用花键连接结构，法兰端面到箱体中心的距离经过精准核算，适配不同轮距的越野赛车改装需求，同时输出法兰的位置高度经过优化，能够匹配长行程越野悬架的跳动行程，避免半轴在悬架极限拉伸或压缩时出现万向节夹角过大导致的传动卡滞或磨损加剧问题。

　　设计思路上，开发团队没有盲目追求更小的体积，而是在可靠性与轻量化之间做了平衡，齿轮组全部采用斜齿设计，相比直齿齿轮啮合重合度更高，传动时的冲击更小，噪音更低，能够承受更大的持续扭矩，齿轮的修形量根据赛事工况下的载荷谱做了针对性调整，避免大扭矩输入时齿轮出现边缘接触导致的点蚀或断齿问题。轴承选型全部采用重载圆锥滚子轴承，能够同时承受径向与轴向载荷，轴承的预紧量在装配时可通过调整垫片精准控制，保证齿轮啮合间隙处于最优范围，延长总成的大修间隔。箱体底部设置了专门的油道与储油槽，即使车辆处于大角度爬坡、侧倾状态，也能保证齿轮与轴承得到充分润滑，避免高速运转时出现干磨故障。

　　在实际装配调试过程中，这类集成式变速驱动桥的调校重点在于档位间隙与差速器预紧力的匹配，针对不同的赛事场景，还可以更换不同速比的齿轮组，调整整车的动力输出特性，比如在短道巴哈赛事中可以选用更大的终传比，提升车辆的加速响应，在长距离拉力赛段则可以选用更小的终传比，提升车辆的极速表现，降低发动机高转速运转的负荷。箱体上预留的多个传感器安装位，可以加装转速、温度传感器，实时监测传动系统的运行状态，方便车队在比赛过程中掌握车辆工况，及时调整驾驶策略。
