车间装配用多层斜置移动式零件收纳架

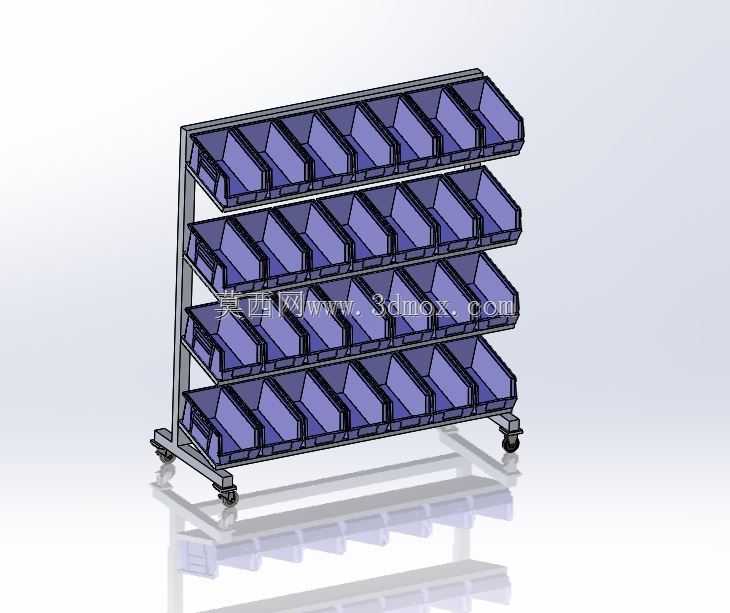

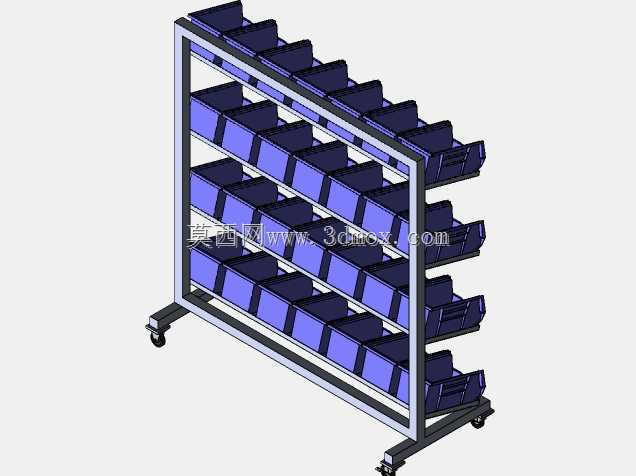

这款移动式多层斜置零件收纳架，主要面向机加工车间装配工位、设备维修班组、小型零部件仓储分拣场景设计，解决传统平放式零件盒拿取视线遮挡、小规格紧固件与装配散件混放找件效率低的痛点。整体框架采用薄壁矩形钢管焊接成型，底部配置四个带刹车的万向脚轮，单轮额定承载满足整架满载零件时的推移需求，刹车踏板踩下后可将架体完全固定在工位旁，避免作业过程中架体滑移影响操作。四层置物层均采用前倾15度的斜置设计，每层均匀排布7个斜口零件盒，零件盒采用前低后高的结构，放置在层架上时盒口朝向作业人员，无需弯腰或抬手翻找，视线可直接覆盖所有盒内物料，拿取深度较浅的小零件时无需抽出整个料盒，大幅缩短装配过程中的取件时间。层架与主框架之间采用可拆卸螺栓连接，可根据存放零件的高度调整层间距，若需放置高度更高的零件盒或盒装工件，可拆除中间一层置物层拓展垂直存放空间，适配不同规格的零散物料存储需求。主框架后侧设置有横向加强拉杆，避免多层满载时框架出现侧向变形，整体宽度控制在1.2米以内，推移时可顺利通过车间0.9米宽的人行通道与设备间隔断，不会占用过多的工位通行空间。零件盒采用抗冲击改性PP材质，边缘做加厚处理，频繁拿取工件时不会出现盒口开裂变形，每个零件盒后侧设置有挡边，卡入层架的定位槽后不会在推移过程中滑落，即使架体经过车间地面的焊缝凸起或小坡度区域，盒内零件也不会倾洒。设计过程中优先考虑工位旁的近距离物料周转需求，没有设置过高的置物层，最高一层的高度控制在普通人站立时抬手即可触及的范围，避免登高取件带来的安全隐患，底部预留100mm的离地间隙，日常清扫车间地面时不会被清洁设备磕碰架体底部，同时避免地面潮气直接侵蚀零件盒内的金属零件，减少紧固件生锈的概率。架体整体做喷塑防锈处理，可适应车间内存在少量切削液飞溅、金属粉尘的作业环境，长期使用不会出现表层脱落锈蚀的问题，除了装配工位使用外，也可作为维修班组的随工具车，将常用的维修备件、紧固件分类放置后推移到设备故障现场，减少来回取件的跑路时间，提升现场维修效率。
