机加工车间CNC切屑收集转运废料车

　　在离散制造的机加工车间现场，CNC加工单元的切屑转运一直是影响现场5S落地、减少人工无效搬运的关键环节，这款废料转运车的设计，完全围绕机加现场排屑器的出料工况做适配，没有冗余的装饰结构，所有结构特征都服务于切屑收集、倾倒、转运的全流程需求。

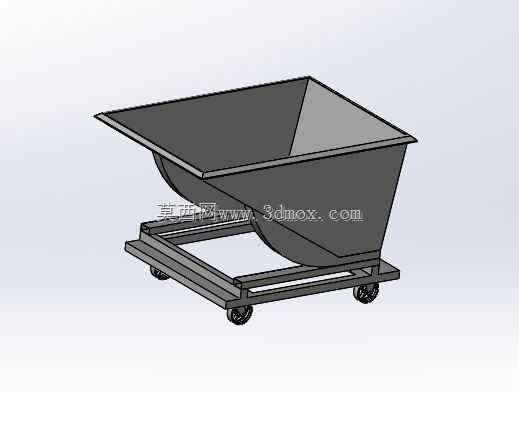

　　先从实际使用场景说起，常规立式、卧式加工中心的链板式排屑器出料口高度普遍在350mm到500mm区间，这款车的接料斗上沿高度刚好匹配这个出料区间，斗体采用上宽下窄的斜壁收敛结构，前侧斗壁向外倾斜延伸出120mm宽的导料唇边，对接排屑器出料口时，能完全兜住下落的带状、团状切屑，避免切屑掉落到地面造成二次清扫负担。斗体底部采用圆弧过渡结构，没有直角积屑死角，不管是钢屑、铝屑还是铜屑，倾倒时都能顺着弧面完全滑出，不会在斗内残留卡滞，日常清理时也不用额外用工具抠挖边角积屑。

　　车架部分采用矩形钢管焊接成型，底部框架做了双层承重设计，上层框架直接承托斗体的圆弧底部，接触位置做了整面的贴合支撑，避免斗体满载时局部应力集中造成变形；下层框架预留了脚轮安装位，四个脚轮采用两个定向轮加两个万向带刹轮的配置，定向轮布置在靠近推手的一侧，万向轮在接料端，车间内推行时方向可控，停靠在排屑器下方时踩下刹车就能完全固定，不会因为排屑器的振动或者切屑冲击出现移位。斗体和车架之间采用后侧铰接的连接方式，倾倒时只需要抬起前端的把手，斗体就能绕后侧铰轴翻转，翻转角度最大能到120度，配合底部的圆弧结构，满载切屑时单人就能完成倾倒操作，不需要额外辅助撬动。

　　设计过程中重点考虑了不同切屑的适配性，斗体壁厚预留了足够的磨损余量，应对钢屑的尖锐棱角刮擦也能保证足够的使用寿命，斗体上沿做了折边加强处理，既提升了斗体的整体刚性，也避免边缘割伤操作人员。整车的宽度控制在750mm以内，刚好能通过车间内常见的800mm宽设备通道，长度控制在1200mm，接料时不会过多占用设备周边的操作空间，不会影响操作人员更换工件、调试刀具的正常作业动线。

　　从安装边界来看，这款车不需要额外的固定安装，属于可移动的车间辅助转运设备，停靠时只需要保证排屑器出料口落在斗体的接料范围内即可，不需要和设备做硬连接，适配不同品牌、不同型号的CNC加工设备排屑口，不管是单机配套还是多台设备共用一台转运车，都能灵活调整停靠位置。斗体的容积设计参考了单台加工中心单班次的排屑量，常规钢件加工班次排屑量在0.2立方米左右，这款车的有效容积达到0.3立方米，能容纳一个半班次的切屑产出，减少操作人员来回倾倒的频次，降低无效劳动强度。

　　另外在细节设计上，斗体前侧的导料唇边做了向下的折边，倾倒切屑时切屑能顺着唇边准确落入集屑箱或者废料堆放区，不会顺着斗壁外侧流洒到地面；车架的推手位置做了圆弧过渡，高度设置在900mm，符合人体工程学的推行高度，操作人员长时间推行也不会出现腰部过度发力的情况。整车没有采用复杂的传动或者锁紧结构，所有铰接位置都采用可拆卸的销轴连接，后期维护时只需要定期加注润滑脂、更换磨损的脚轮即可，没有易损的复杂零部件，维护成本极低，非常适合机加工车间这种多粉尘、多切屑的恶劣工况使用。
