长方形格栅式平台炉排结构设计

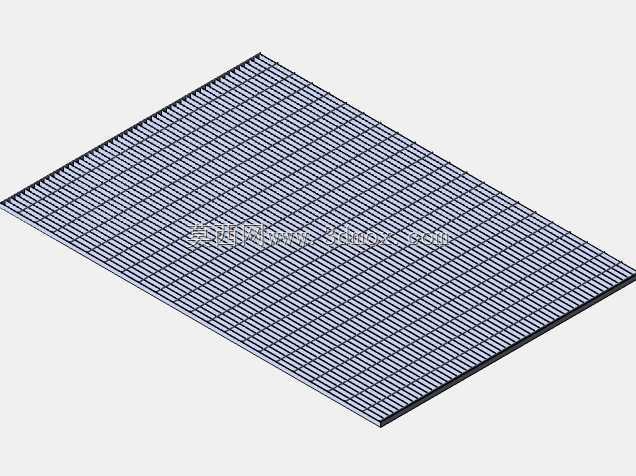

　　在中小型燃煤供热锅炉、生物质燃烧炉、垃圾焚烧预处理炉的炉膛结构中，平台炉排是承载燃料、保障通风布风均匀性的核心承载构件，这款格栅式平台炉排采用整体长方形平面布局，整体为等厚度平板式结构，没有额外的凸起挡边或者倾斜坡面，适配水平布置的固定炉排炉膛安装位。从结构设计逻辑来看，这款炉排采用等间距平行栅条布局，栅条沿炉排短边方向平行排布，相邻栅条之间预留均匀的通风间隙，间隙宽度经过反复校核，既可以避免粒径较小的燃料颗粒直接从间隙漏落到落灰腔，又能保证一次风能够均匀穿过栅条间隙，向上穿透燃料层，为燃料燃烧提供充足的氧气供给，同时让燃烧产生的细灰能够顺着间隙下落至下方的集灰斗，减少炉排面的积灰堵塞问题。栅条的截面采用上窄下宽的梯形结构，

　　这种设计一方面可以提升栅条自身的结构强度，在承受燃料层堆积重量以及高温灼烧的工况下不易发生弯曲变形，另一方面栅条之间的间隙从上到下逐渐变宽，能够有效避免灰渣在间隙内卡塞，降低人工清堵的频次。整个炉排的外框采用等宽度的实心边框结构，边框厚度略高于内部栅条的厚度，安装时边框直接搭设在炉膛两侧的支撑钢梁上，不需要额外的焊接固定，既方便后期检修时整体吊装更换，也能保证炉排面和支撑结构之间的贴合度，避免边缘位置出现漏风、漏料的问题。从安装边界来看，这款炉排的长宽尺寸按照常规1吨以下小型固定炉排炉膛的通用尺寸设计，整体厚度控制在合理范围，安装时只需要保证炉膛两侧支撑梁的水平度偏差不超过安装规范要求，就可以直接将炉排整体放置到位，

　　不需要针对安装位做额外的切割或者焊接调整，适配性较强。在实际使用场景中，这款平台炉排除了应用在常规的工业小型锅炉上，也可以适配民用采暖炉、小型生物质燃烧设备的炉膛结构，栅条的排布方向和设备的清灰方向保持一致，当需要清理炉排面的大块结渣时，操作人员可以使用炉钩沿着栅条排布方向疏通，不会因为栅条的横向阻挡影响清灰操作。设计过程中针对炉排的受热变形问题做了专项优化，栅条和外框之间采用刚性连接的同时，在栅条的长度方向预留了微小的热膨胀间隙，避免炉排在高温工作状态下因为热胀冷缩产生整体拱起或者焊缝开裂的问题，栅条的上表面做了平整处理，没有尖锐的毛刺或者凸起，加煤过程中煤块可以均匀平铺在炉排面上，不会因为局部凸起造成燃料层厚度不均，

　　影响燃烧效率。不同于倾斜式往复炉排或者链条炉排的复杂传动结构，这款固定式平台炉排没有活动部件，整体结构简单可靠，故障率极低，不需要日常的润滑或者传动部件维护，只需要定期清理栅条间隙的卡渣就可以长期稳定工作，非常适合应用在运维条件有限的小型供热站点、农产品加工烘干供热炉、小型垃圾焚烧处理设备上。从通风特性来看，均匀排布的栅条间隙可以让一次风在整个炉排截面上的风速偏差控制在较小范围内，避免局部位置风速过高造成燃料穿层、局部位置风速过低造成燃烧不充分的问题，能够有效提升燃料的燃烧效率，降低灰渣的含碳量，减少燃料的不必要损耗。在承载能力方面，这款炉排的栅条和边框采用同材质一体成型结构，整体承载强度可以满足常规燃料层堆积厚度的承重要求，即使在满料层的状态下，也不会出现栅条弯曲变形或者边框断裂的问题，长期高温工作环境下的结构稳定性经过实际工况验证，能够满足长期连续运行的使用需求。
