适配Huot刀架的车间数控刀具储运工具车

　　在机械加工车间的日常生产流转中，数控刀具的存取、转运与规整一直是影响换刀效率、减少刀具磕碰损耗的关键环节，这款适配Huot 36 tool 50 Tapper刀架的工具车，正是针对加工中心工位刀具管理痛点开发的工位级储运设备。从实际应用场景来看，这类工具车主要部署在数控加工工位旁、刀具预调区与机床群之间的通道区域，承担BT50锥柄类数控刀具的临时存储、工位间转运以及换刀时的就近取放功能，替代传统多层平面货架零散堆放刀具的模式，避免锥柄、刀刃与其他金属物件磕碰造成的精度损伤，同时减少操作人员往返中央刀具库取刀的走动距离，压缩单件换刀的辅助时间。

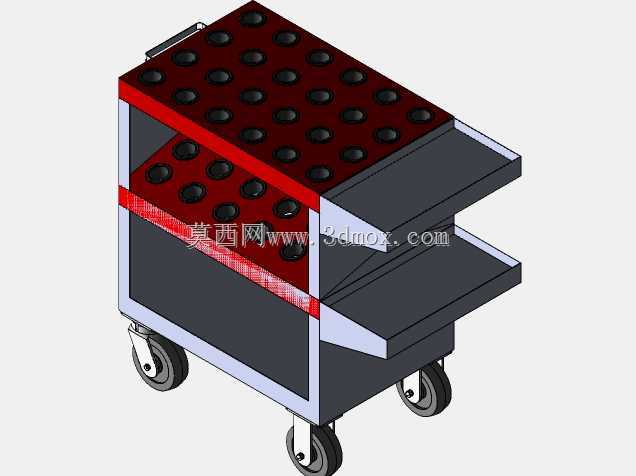

　　从功能结构设计来看，整车采用三层承载布局，最上层与中层为定制化刀座承载层，板面按照Huot标准50号锥柄刀架的孔位排布做了密集的沉孔设计，每个沉孔的内径与锥柄定位段尺寸匹配，刀具插入后可保持竖直状态，锥柄定位面与沉孔台阶贴合，不会在推车移动过程中出现倾斜、滑落，两层刀座层的孔位排布密度经过测算，在保证单支刀具取放时手部操作空间的前提下，最大化单车载刀量，可同时容纳数十支不同规格的锥柄铣刀、钻头、镗刀等数控刀具。中层与上层之间设置了可抽拉的滑移托盘，抽拉行程经过限位设计，拉出后可临时放置待更换的刀具、扳手、拉钉等换刀辅具，抽拉结构采用侧边导向滑槽，抽拉阻尼适中，满载状态下不会出现自行滑脱的问题，托盘收回后与车体框架齐平，不会额外占用通道通行宽度。最下层为开放式平面置物层，可放置刀具盒、清洁毛刷、防锈油壶等工位辅助物料，层板边缘做了翻边处理，避免小物件在转运过程中从侧边滑落。

　　车体底部配置四个万向脚轮，其中两个带刹车锁定结构，脚轮的轮面采用聚氨酯材质，在车间环氧地坪上移动时噪音低、不会划伤地面，轮组的承载余量按照满载刀具加车体自重的1.5倍做选型，保证满载推行时轮组不会出现变形卡滞。车体一侧设置了推移扶手，扶手高度按照成年人站立推行的舒适高度设定，握持段做了圆弧过渡处理，长时间推行不会硌手。整体框架采用薄壁方管焊接成型，焊接位置做了打磨去毛刺处理，外部喷涂耐磨防锈涂层，可耐受车间日常的切削液飞溅、轻微磕碰，不会轻易出现漆层脱落生锈的问题。

　　从设计思路上，这款工具车没有追求过多冗余功能，所有结构都围绕刀具存储的核心需求做优化：刀座孔位的排布避开了抽拉托盘的运动干涉区域，保证托盘抽拉时不会碰到下层刀具的刀柄部分；整车的宽度控制在600毫米以内，可顺利通过车间设备之间800毫米宽的常规检修通道，长度控制在900毫米左右，停靠在机床侧方时不会遮挡机床操作门的开合路径；整体高度控制在850毫米左右，操作人员站立时无需过度弯腰或抬手即可取放最上层与最下层的刀具，符合人机工程学要求。在安装边界上，整车为整装焊接结构，到货后仅需将脚轮通过底部的安装螺栓固定即可投入使用，不需要额外的现场组装调试，脚轮安装孔位采用标准规格，后期轮组磨损后可直接替换同规格的标准脚轮，无需对车体结构做改动。

　　实际使用过程中，这类工具车可根据不同工位的刀具配置需求，灵活调整刀座层的孔位适配规格，本次适配的Huot 50 Tapper刀架孔位可直接兼容标准BT50、CAT50锥柄刀具，若更换不同孔径的刀座板，也可适配其他规格的锥柄刀具，通用性较强。相比固定式的刀具架，可移动的结构让刀具调配更加灵活，当多台机床同时加工同类零件需要调配刀具时，可直接将整车载有对应刀具的工具车推至目标工位，无需逐支搬运刀具，大幅降低刀具转运过程中的掉落磕碰风险，同时也便于车间做刀具的定置管理，每台工具车对应固定工位的常用刀具，减少刀具丢失、错放的管理问题。
