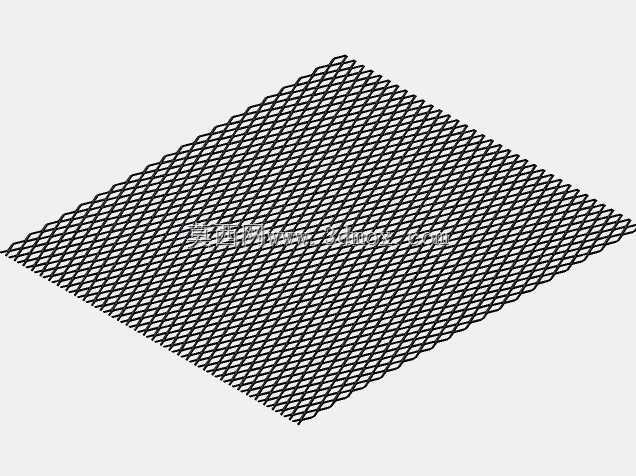

冲压菱形网孔膨胀金属炉排结构

　　在工业加热炉、民用采暖炉、生物质燃烧设备以及食品烘烤流水线的炉膛内部，炉排是直接承载燃料、保障通风供氧、阻隔燃尽灰渣掉落的核心承载构件，常规的铸铁炉排长期处于高温灼烧、冷热交替的工况下，极易出现氧化开裂、通风孔堵塞、形变翘曲的问题，而冲压成型的膨胀金属炉排，正是针对这类痛点优化的结构方案。这款膨胀金属炉排采用整张金属板材一次性冲压拉伸成型，没有拼接焊缝、没有额外的铆接点位，整体为连续的菱形网孔结构，网孔的棱边经过冲压过程的冷作硬化，表面硬度相比原板材提升近百分之四十，抗高温蠕变的性能更优，长期处于800摄氏度以内的炉膛工况下，不会出现局部塌陷的问题。从结构设计逻辑来看，这款炉排的菱形网孔采用斜向排布的方式，

　　相邻两个网孔的连接筋条呈均匀的交错状态，当固体燃料颗粒放置在炉排表面时，不会因为燃料粒径过小直接掉落，同时斜向的筋条可以引导一次风从网孔斜向进入燃料层，相比垂直通孔的炉排，风阻更低，布风更均匀，不会出现局部供风不足导致的燃料燃烧不充分、结焦挂渣的问题。在实际安装适配层面，这款炉排的整体外形为规则矩形平板结构，边缘预留了平直的安装边，没有额外的凸起翻边，可以直接平铺在炉膛的支撑横梁上，不需要额外制作适配的安装卡槽，不管是新设备的整机装配，还是旧设备的炉排更换，都可以根据炉膛的实际尺寸直接裁切使用，裁切过程不会导致网孔结构松散，因为整张板材的拉伸结构是连续互锁的，局部裁切不会影响其余区域的结构强度。从使用场景的适配性来说，

　　除了常规的燃煤、生物质颗粒燃烧设备，这款膨胀金属炉排还可以用在工业烘干线的物料承载网板、设备通风口的防护格栅、车间地沟的盖板格栅场景，菱形的网孔结构表面摩擦力适中，人员行走在上面不会出现打滑的问题，同时镂空率可以达到百分之六十以上，通风、透水的性能优异，不会出现积水、积灰堵塞网孔的情况。在结构强度设计上，筋条的宽度与板材厚度经过匹配计算，当板材厚度为2毫米时，单平米的炉排可以承载近两百公斤的均布载荷，完全满足炉膛内燃料堆积、人员临时踩踏检修的承重需求，同时整体重量仅为同尺寸铸铁炉排的三分之一，安装搬运的劳动强度更低，冲压成型的生产工艺也让产品的一致性更高，不会出现铸造件常见的砂眼、气孔、厚度不均的缺陷。在长期使用的维护层面，

　　这款膨胀金属炉排的表面光滑无死角，停炉清理的时候只需要用钢丝刷顺着网孔方向清扫，就可以把附着在筋条上的灰渣、焦块清理干净，不会像带加强筋的铸铁炉排那样存在清理死角，积灰残留导致的通风孔堵塞问题可以得到有效缓解，同时金属板材的导热性能优异，炉膛内的热量可以通过炉排快速均匀传导，不会出现局部过热烧损的情况。针对不同的工况需求，这款炉排的网孔尺寸可以通过调整冲压模具的拉伸参数进行调整，大网孔的版本适配大粒径的燃煤、木柴燃烧场景，小网孔的版本适配小粒径的生物质颗粒、食品烘烤物料承载场景，筋条的倾斜角度也可以根据布风需求做微调，保障不同燃料燃烧时的一次风供风匹配度，避免出现风洞、吹飞燃料的问题。
