工业操作平台夹层安全防护门结构

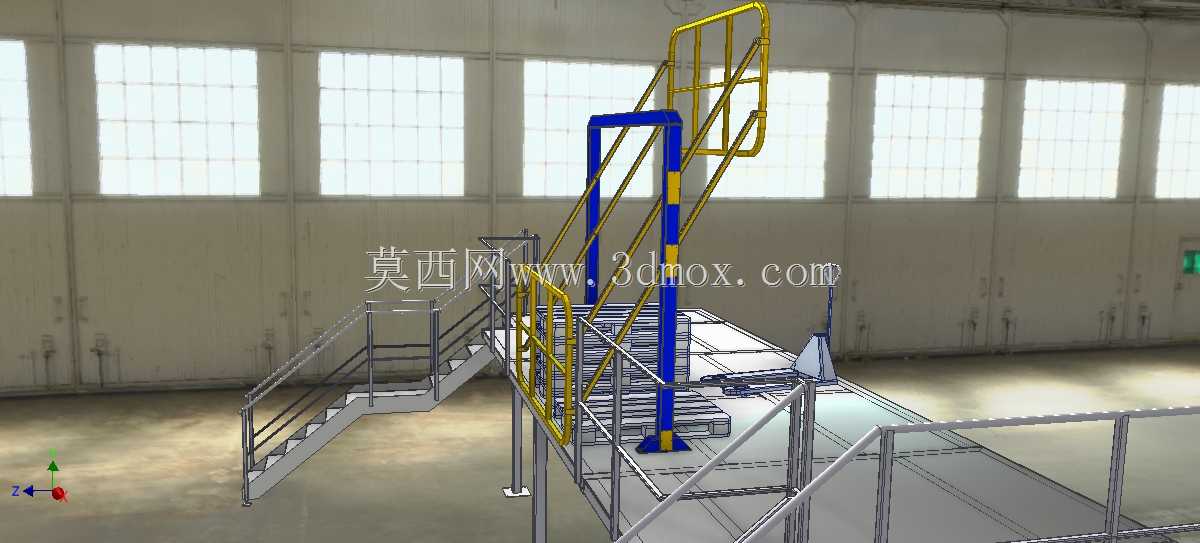

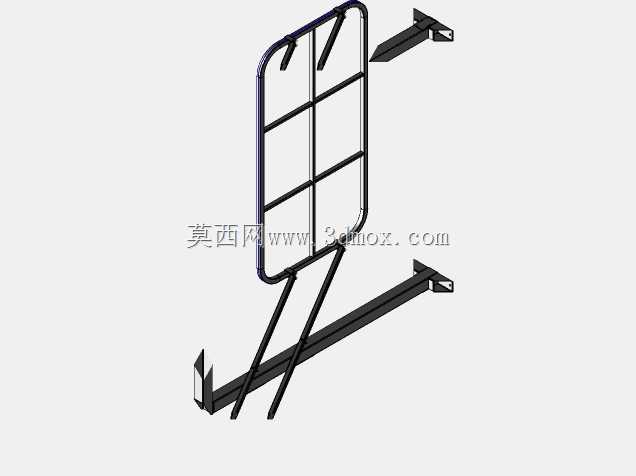

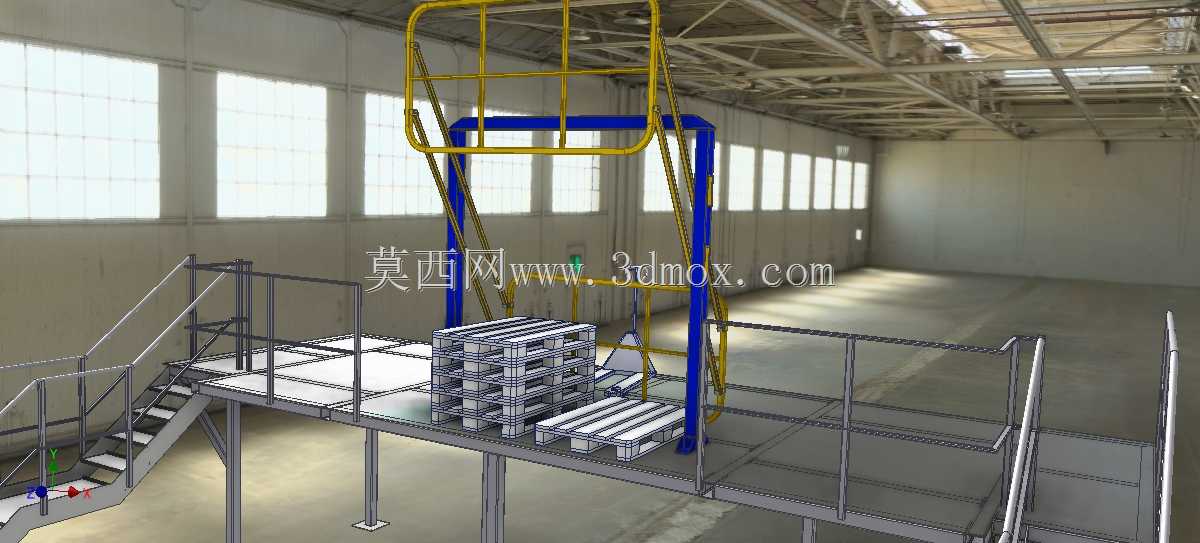

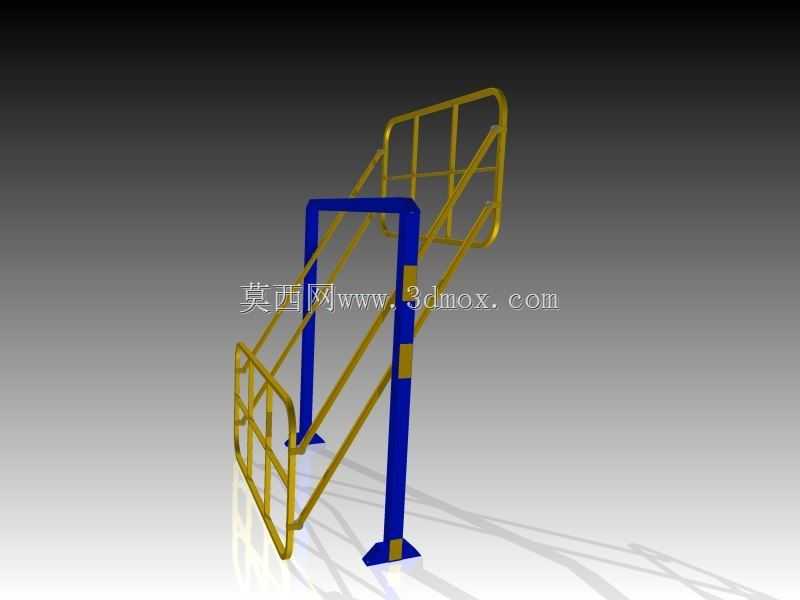

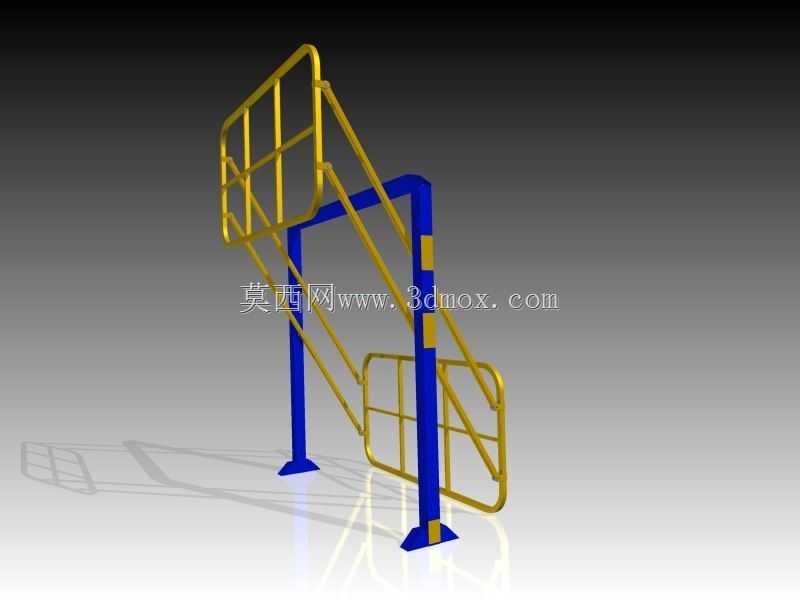

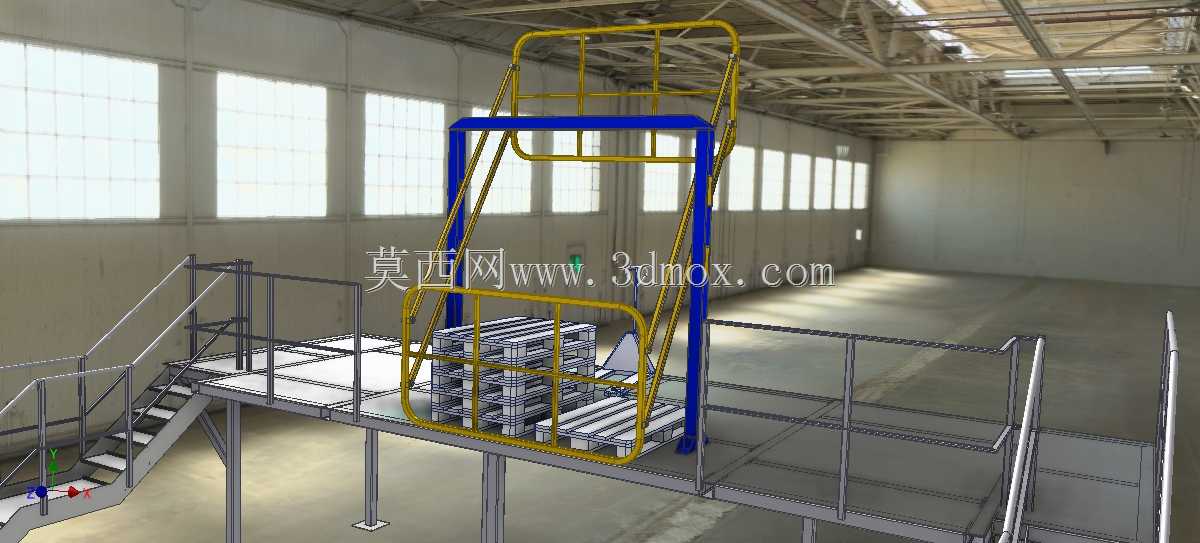

这款安全防护结构主要适配工业厂区内的高架操作平台、设备检修走台、仓储登高作业区的夹层开口防护场景，日常作业中，作业人员需要在平台上完成物料转运、设备运维、堆垛整理等操作，夹层开口位置若无可靠防护，极易发生人员踏空、物料坠落的安全事故，这类防护门就是针对这类风险点设计的物理隔离构件。从结构设计逻辑来看，这款防护门采用框架式弯折结构，主体框架采用圆管弯折成型，分为上下两段防护区域，上段框架延伸至平台护栏上方高度，避免人员翻越，下段框架贴合平台踏板面安装，不留缝隙防止小尺寸物件滚落。框架内侧预留了气弹簧或螺旋弹簧的安装位，安装完成后可实现门体的自动复位闭合，作业人员推动门体通过后，无需手动关门即可自动回到锁止位置，避免因人员疏忽忘记关门导致的防护缺失。和常规同类型防护门相比，这款结构的外廓尺寸做了紧凑化处理，不会占用平台过多的通行空间，在狭窄的操作平台通道上也能顺利安装，不会和周边的护栏、楼梯扶手、堆垛物料产生干涉。安装边界方面，门体的底部安装支座直接和平台的钢结构框架采用螺栓连接，不需要对原有平台结构做大规模的切割改造，适配现有多数标准化工业操作平台的护栏安装尺寸，门体开启角度可根据现场通道宽度调整，最大开启角度下不会突出到平台外侧的通行区域，也不会和平台上放置的托盘、周转箱产生碰撞。门体的框架表面做了分色处理，不同功能区域的框架采用差异化的涂装，在车间照明环境下有足够的辨识度，提醒作业人员注意临边位置。结构建模过程中，所有的管架连接位置都做了相贯线处理，和实际焊接加工的工艺要求一致，安装孔位的位置、尺寸都预留了足够的装配公差，不会出现现场安装时孔位错位的问题，门体的转动副位置做了间隙预留，长期使用过程中即使框架出现轻微形变，也不会出现门体卡滞无法开合的问题。这类防护结构除了高架操作平台使用外，也可以适配升降机出入口、立体仓储货架的临边开口、设备检修平台的通道位置，只需要根据实际安装位置的开口宽度调整框架的横向尺寸即可，整体结构没有复杂的异形构件，加工难度低，普通的钣金焊接车间就可以完成生产制作，不需要开模或者定制特殊型材，整体制造成本可控，适合批量推广应用在各类工业临边防护场景中。
