三菱Q系列PLC主基板单元结构设计

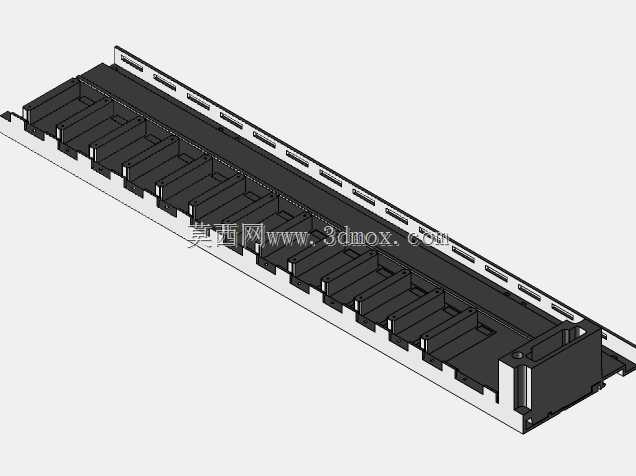

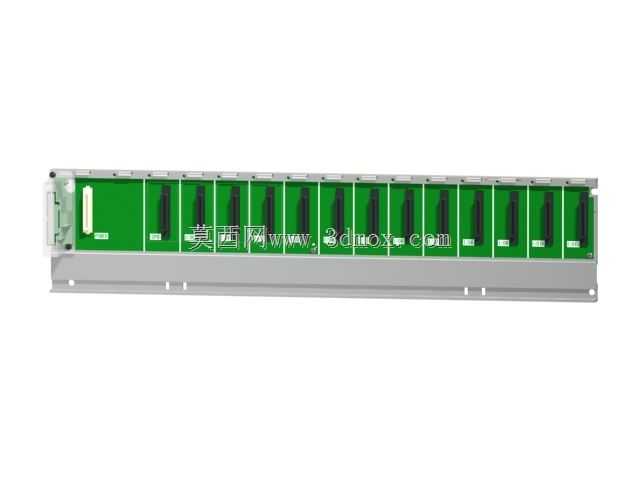

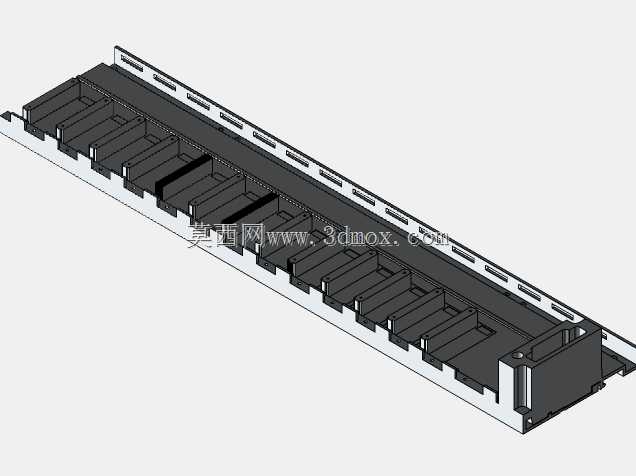

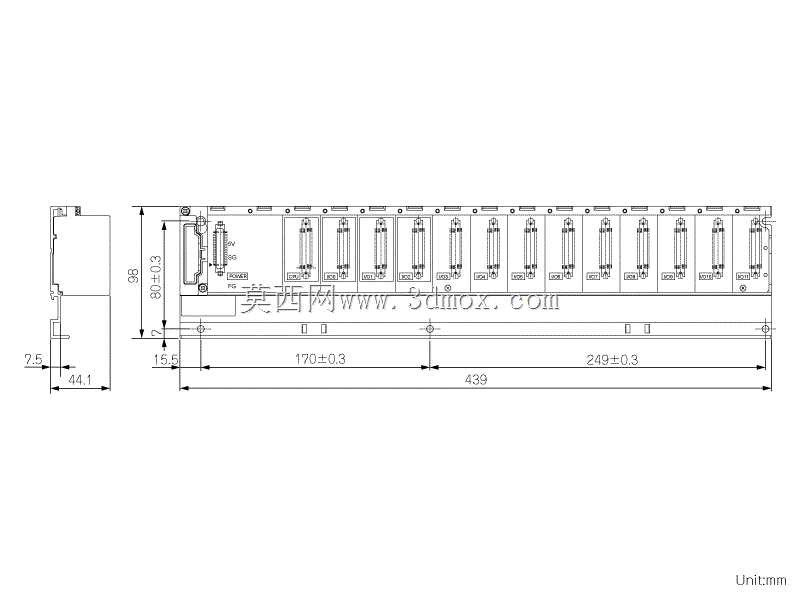

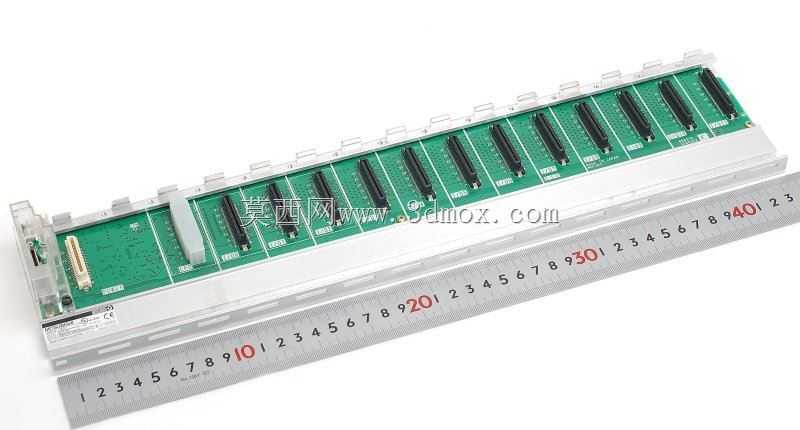

在工业自动化控制系统的硬件搭建环节，PLC主基板承担着连接核心运算单元、各类功能扩展模块的核心载体作用，是整套控制系统硬件架构的物理骨架。这款Q系列主基板采用12槽位布局设计，可同时搭载1块CPU单元与最多11块通信、输入输出、特殊功能模块，完全覆盖中大型自动化产线的控制点位扩展需求，常见于汽车焊装线、锂电涂布设备、物流分拣系统的控制柜内部安装场景。从结构设计层面看，基板整体采用冷轧钢板冲压成型的金属底座搭配环氧玻纤布基材的PCB背板，金属底座两侧预留标准DIN导轨安装卡扣与螺丝固定孔位，可兼容两种主流柜内安装方式，安装孔位严格遵循工控行业通用安装尺寸规范，横向安装孔中心距与同系列其他槽位基板保持统一，方便设计人员在柜体布局调整时直接替换，无需重新加工安装梁。PCB背板上集成了并行高速总线连接触点，每个槽位的触点都做了镀金防氧化处理，模块插入后通过卡扣与基板锁紧，避免设备运行过程中受振动影响出现接触不良的问题，总线带宽可满足多轴运动控制模块、高速计数模块与CPU之间的实时数据交互需求，不会出现数据传输延迟导致的控制信号滞后。在实际选型应用中，设计人员需要提前核算所有搭载模块的总功耗，确保基板供电回路的载流能力满足整套配置的电流需求，同时要注意基板两侧预留的走线空间，强电动力线与弱电通信线需要从基板两侧分开走线，避免信号干扰。基板的槽位排布遵循CPU单元优先安装在最左侧槽位的设计逻辑，后续扩展模块按照功能类型依次排布，高速通信模块尽量靠近CPU槽位，减少信号传输路径长度，输入输出模块排布在右侧槽位，方便外部线缆的端子接线作业。从外形尺寸边界来看，基板整体厚度控制在合理范围内，安装后与控制柜柜门之间预留足够的走线空间，不会出现模块插装后柜门无法闭合的问题，金属底座上预留的接地端子可直接与柜体接地排连接，有效提升整套控制系统的抗干扰能力，保障复杂工业电磁环境下的运行稳定性。
