多层斜置式机架存储单元结构设计

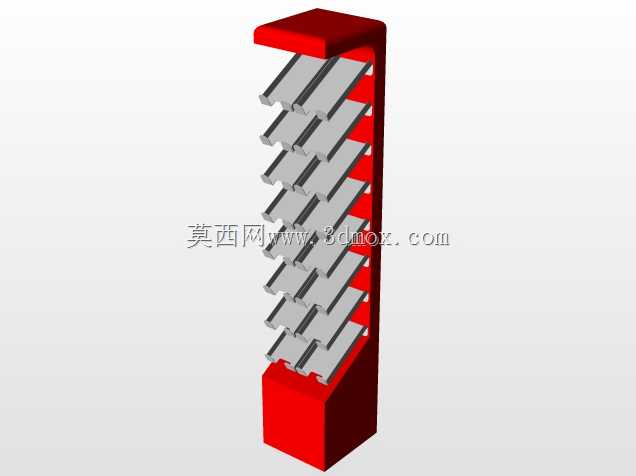

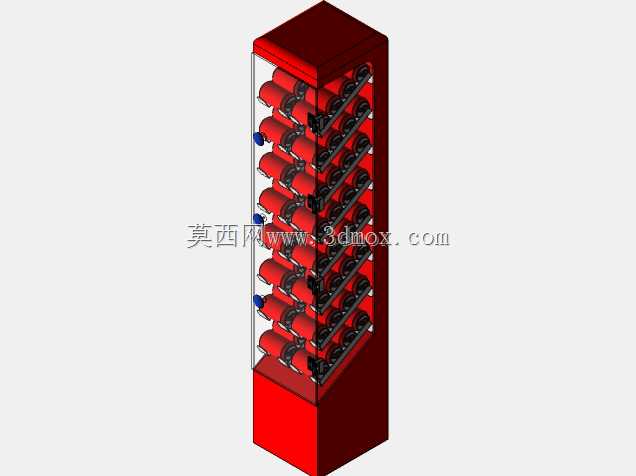

该存储单元主要面向车间工位侧物料暂存、小型精密工件分类存放场景设计，区别于常规垂直层板货架，采用斜置层架排布逻辑，每层托架带有一定倾斜角度，放置在架体上的工件可依靠自重滑向取料侧，作业人员无需探身到架体深处即可拿取物料，能有效缩短工位取料的动作路径，适配流水线旁、装配工位侧的高频次取料作业需求。架体主体采用框架式承载结构，外侧设置红色包覆式护板，正面采用透明防护面板，既可以避免架内存储的工件受外界粉尘、切削液飞溅污染，也能让作业人员直观看到各层的物料剩余情况，不用逐层翻找就能快速定位所需工件，减少物料盘点的时间成本。设计阶段重点考量了架体的安装边界适配性，整体采用方正的立方体外形，底部为平整的安装基准面，可直接放置在工作台面、工位物料架上使用，也可通过底部预留的安装孔位配合螺栓固定在地面或专用支架上，不会占用过多的工位横向空间，适配多数中小型加工车间的工位布局。每层托架采用平行排布的金属支撑条结构，支撑条之间留有均匀间隙，一方面可以减少托架与工件的接触面积，避免工件底面与托架大面积贴合产生积尘、积液，另一方面也能适配不同尺寸的盘类、板类小型工件放置，支撑条的排布间距经过受力校核，单根支撑条可承受常规小型工件的放置载荷，不会出现长期受压变形的问题。架体顶部设置封闭的顶板结构，可避免上方落尘直接掉落到架内工件上，两侧的护板从底部一直延伸到顶板位置，形成半封闭的存储空间，在存放带切削液的机加工工件时，滴落的切削液会顺着斜置托架流到架体底部的集液区域，不会直接滴落到地面造成工位污染。斜置角度的设定经过实际作业场景验证，角度控制在工件可顺畅滑动但不会因为自重过快滑落产生磕碰的区间，托架前端设置有限位挡边，可避免工件从托架前端滑落，同时挡边高度较低，不会阻碍作业人员拿取工件。整个架体的结构拆分逻辑清晰，护板、托架、支撑框架均可单独拆卸更换，若某一层托架出现磨损或损坏，无需拆解整个架体即可完成配件更换，降低后期维护的成本，适配工业场景下长期高频使用的损耗需求。
