手轮驱动带锁紧圆齿条销调节机构

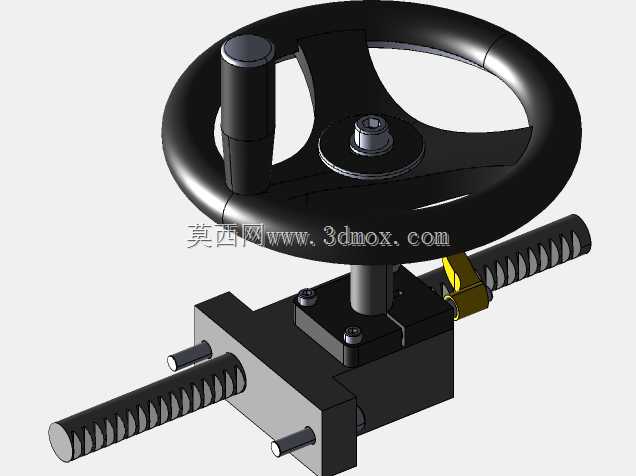

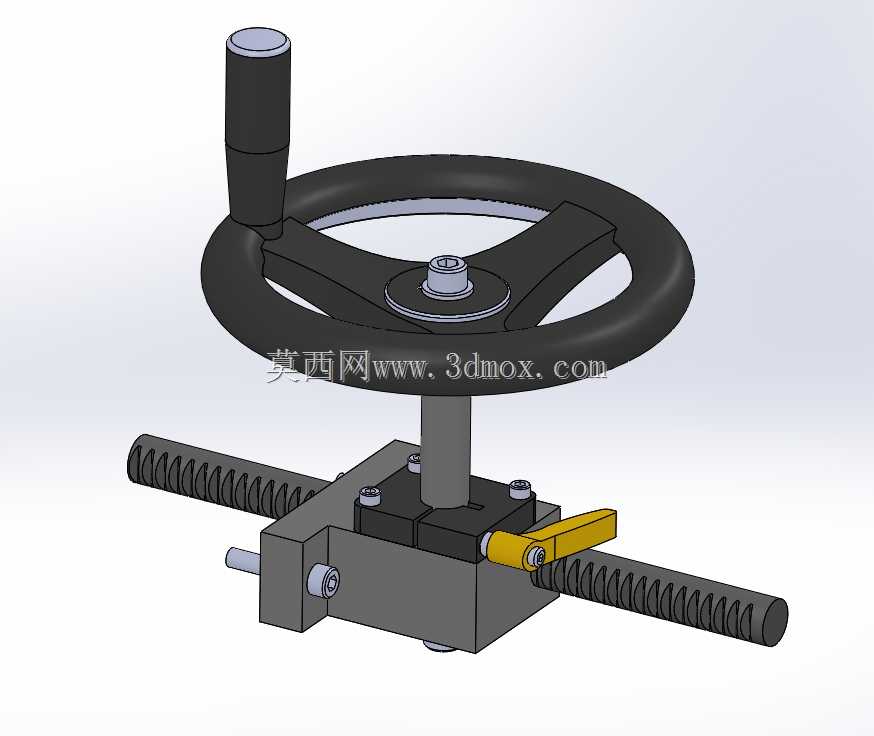

这类带手轮驱动的圆齿条销调节机构，常应用在需要手动微调直线位移的工装夹具、小型专用设备进给工位、检测设备定位模组上，相比普通丝杆调节，齿条传动的空程更小，响应更直接，配合侧边的锁紧拨杆，能在调节到位后快速锁止位置，避免设备运行过程中出现位移偏移。从结构设计来看，上部采用三幅条手轮搭配握持手柄，单圈转动的操作力经过齿轮齿条副放大后，可驱动直径20的圆齿条沿轴向做直线运动，手轮中心的轴端采用台阶式定位结构，直接插入下方的齿轮箱座内，通过轴承支撑减少转动阻尼，齿轮箱座采用分体式压盖设计，上下两部分通过内六角螺丝锁紧，既方便内部齿轮副的装配调整，也能保证传动过程中的箱体刚性。齿条的齿形匹配小模数圆柱齿轮，传动过程中齿条全程沿箱体的导向孔做轴向滑动，导向孔与齿条的配合间隙控制在0.02-0.05mm区间，既保证滑动顺畅，也避免径向窜动影响调节精度。侧边的黄色锁紧拨杆采用偏心凸轮结构，扳动拨杆时凸轮面直接压合齿条侧面，无需额外工具即可完成锁止，锁止力可通过拨杆端部的调节螺丝微调，适配不同工况下的锁止需求。安装边界上，齿轮箱座的底部为平面安装基准，预留有四个安装沉孔，可直接固定在设备安装板上，齿条两端伸出箱体的长度可根据实际行程需求裁切，标准配置下齿条单侧有效行程可覆盖100mm以内的调节需求，手轮的转动圈数与齿条位移量严格对应，每转动一圈齿条前进一个齿距的距离，方便操作人员根据刻度做定量调节。实际使用中，这类机构不需要额外配置动力源，纯手动操作即可完成位置调整，适合不需要频繁自动调节、对调节精度有一定要求的工位，比如焊接工装的工件定位、非标设备的挡料位置调整、检测设备的探头进给调节等场景，结构简单可靠，维护成本低，装配时只需要保证齿轮与齿条的啮合间隙在合理范围，定期在齿面和导向孔涂抹润滑脂即可长期稳定运行。
