多传动组合机械运动教学实训装置

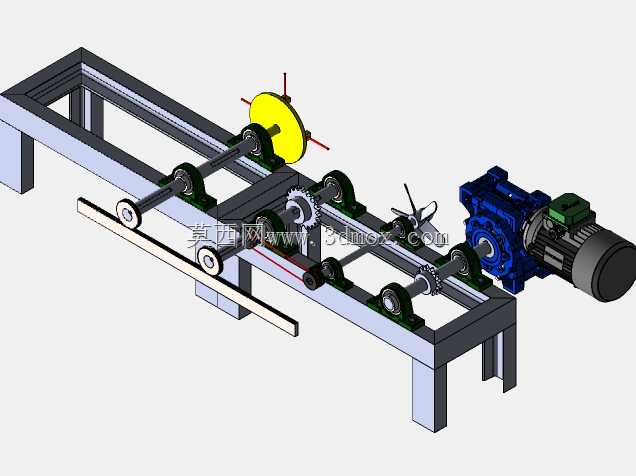

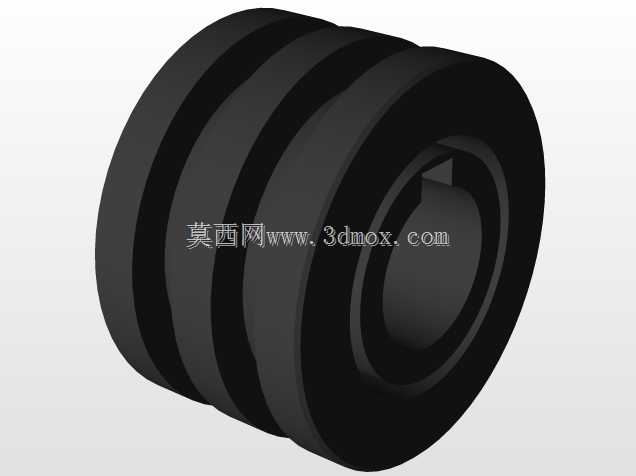

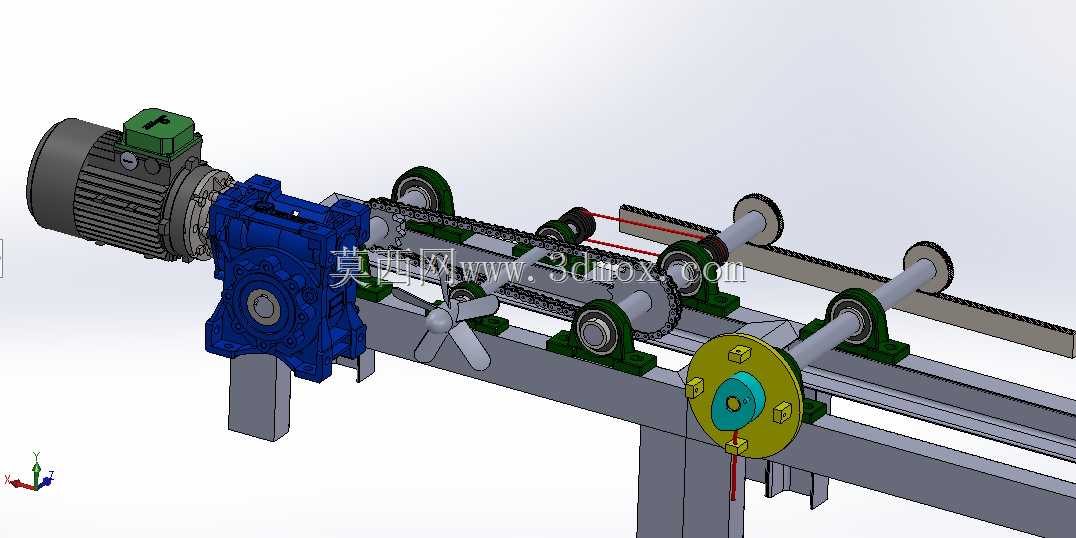

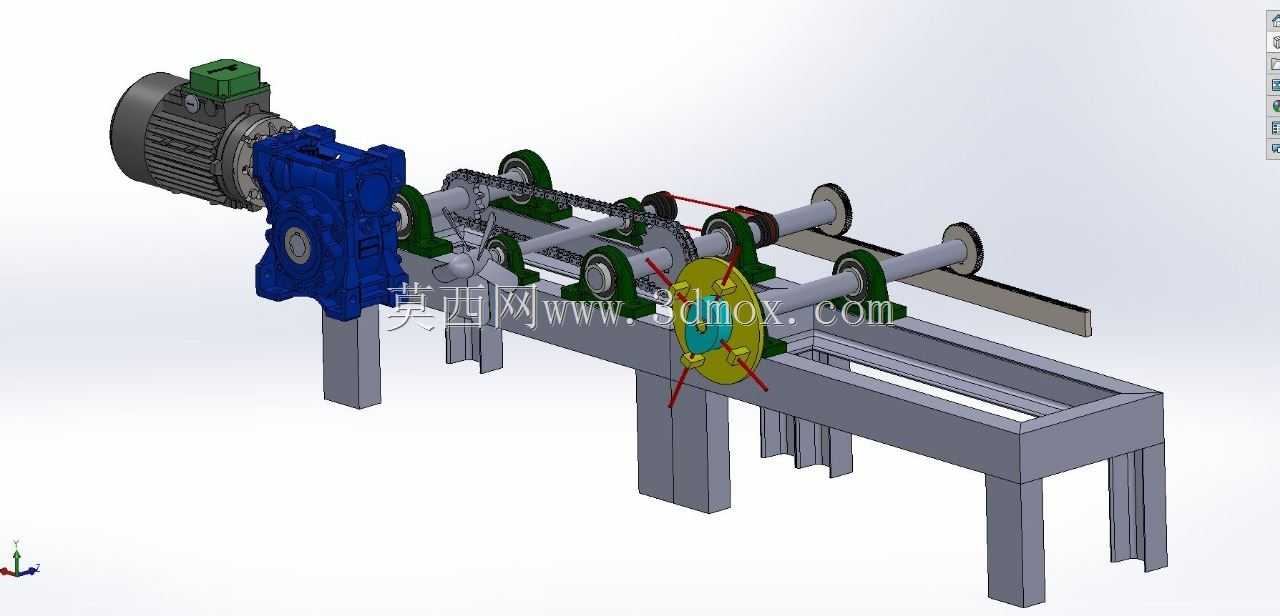

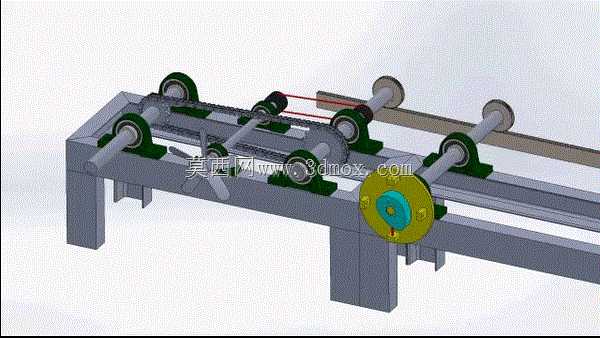

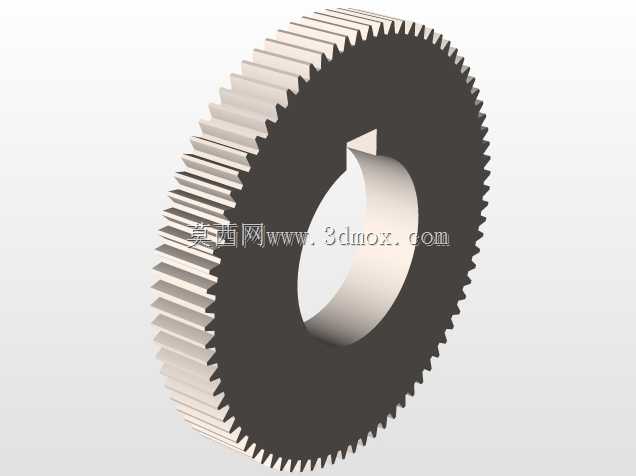

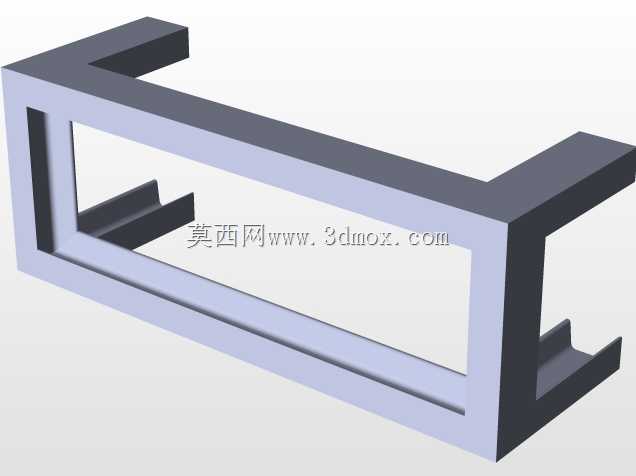

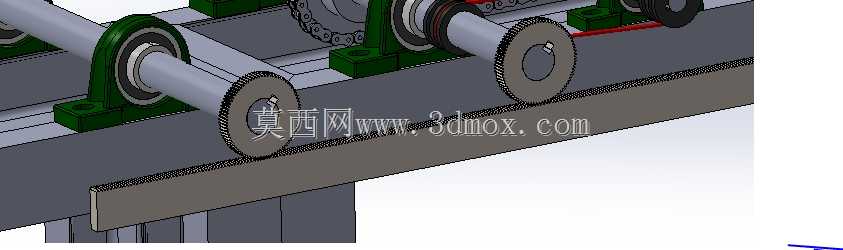

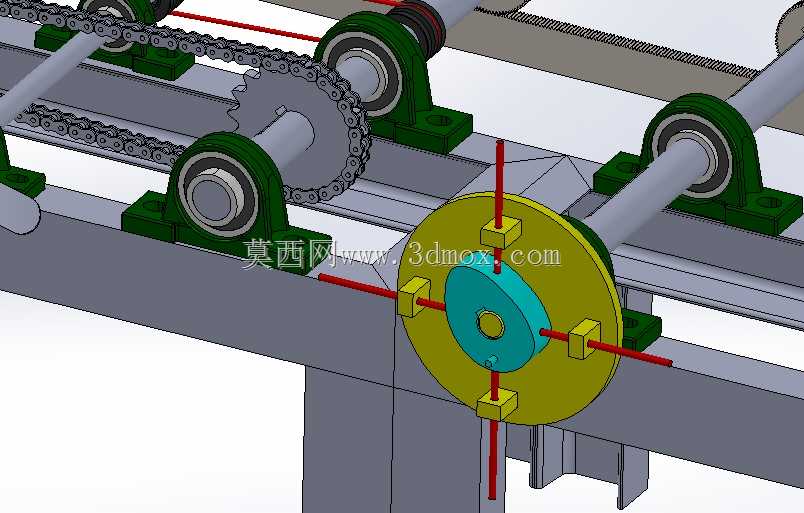

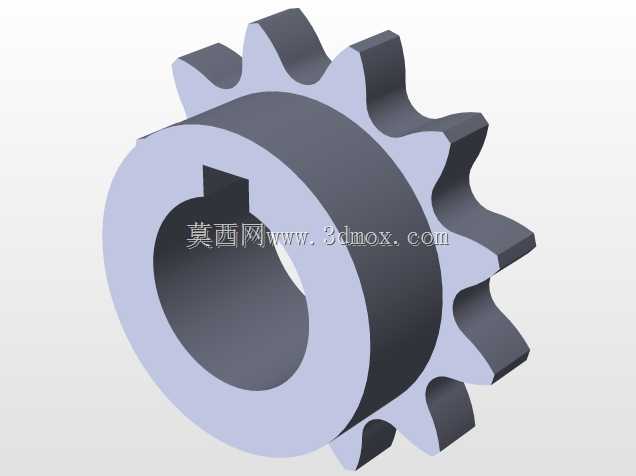

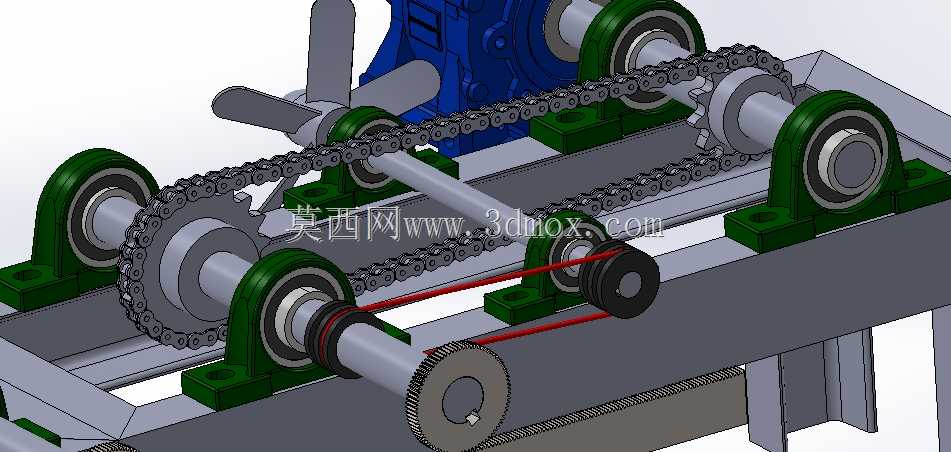

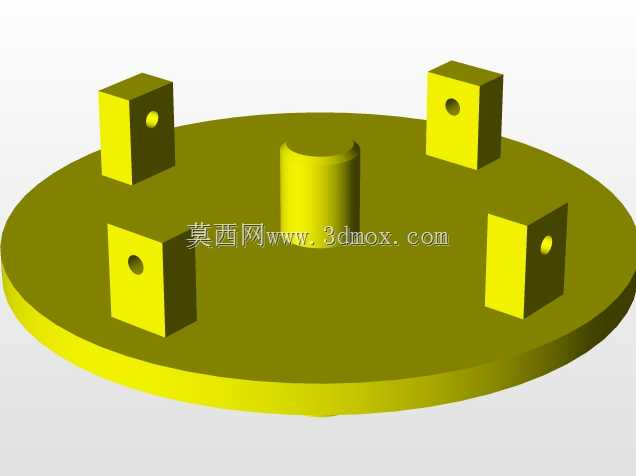

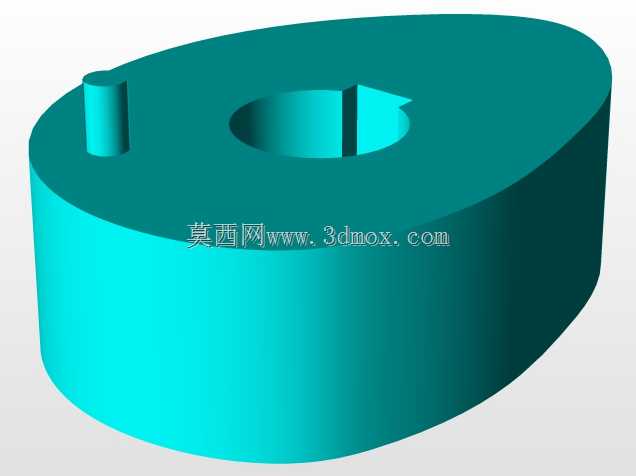

这套传动组合实训装置，主要面向职业院校机械类专业的原理教学、机构认知实训场景，也可作为小型自动化输送线的动力传动段原型，用于轻工生产线上的工件平稳输送动力输出环节，能帮助设计人员快速验证不同传动形式组合后的动力传递效率、运行平稳性，避免单一传动形式的局限性。整套装置采用型钢焊接成型的框架式机架作为承载基础，机架的支腿与横梁采用满焊连接，焊后做去应力处理，保证长周期运行不会出现结构变形，机架的安装底面预留了地脚螺栓固定孔位，可直接固定在实训台台面或者车间的混凝土地基上，整体安装边界宽度控制在1.2米范围内，长度约1.8米，高度不超过0.6米，不会占用过多安装空间，适配常规实训工位与小型生产线的布局要求。设计过程中优先考虑了不同传动模块的独立可拆解性，带传动模块布置在机架的上侧前段，采用平带传递动力，可通过调整带轮的中心距实现张紧力调节，适合高速级的动力输入，能缓冲吸振降低运行噪音；链传动模块布置在机架中段，采用滚子链结构，适合低速大扭矩的动力传递，不会出现打滑问题，保证传动比的准确性；齿轮传动模块包含直齿轮、齿轮齿条啮合结构，布置在动力输出端，可将旋转运动转换为直线往复运动，满足不同执行端的动作需求。所有转动轴均采用带座轴承固定在机架横梁上，轴承座的安装面做了铣平加工，保证轴系的同轴度误差控制在允许范围内，避免运行过程中出现轴系卡滞、轴承过早磨损的问题。装置的动力输入端预留了电机安装法兰位，可根据实际需求匹配不同功率的驱动电机，也可在实训场景下搭配手轮实现手动驱动，方便学习者直观观察不同传动部件的啮合运动过程。整套机构的设计兼顾了教学演示的直观性与工业应用的实用性，所有传动部件均外露布置，没有额外的封闭护罩，既方便观察传动过程，也便于后期对易损件进行更换维护，各传动模块之间的连接采用可拆卸的联轴器结构，可单独拆解某一种传动形式做独立测试，也可组合起来验证多级传动的动力传递特性，在实际生产线应用中，这种组合传动结构可根据输送距离、负载大小灵活调整传动段的长度与传动比，适配不同规格工件的输送需求，机架上预留的多组安装孔位，可方便后期加装传感器、工件托架等附属部件，拓展装置的实际使用功能。
