木工数控设备用紧凑型带式变速传动装置

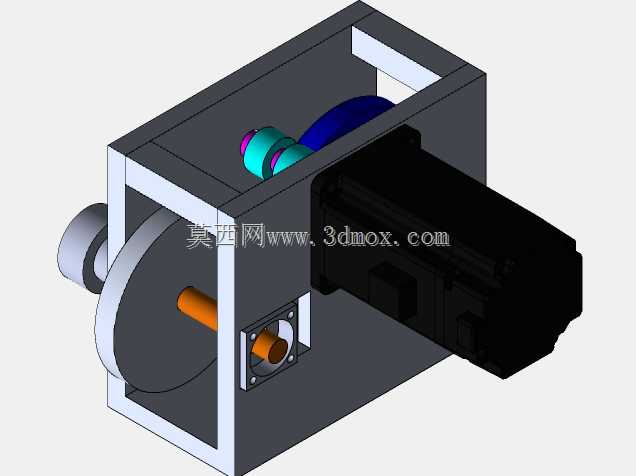

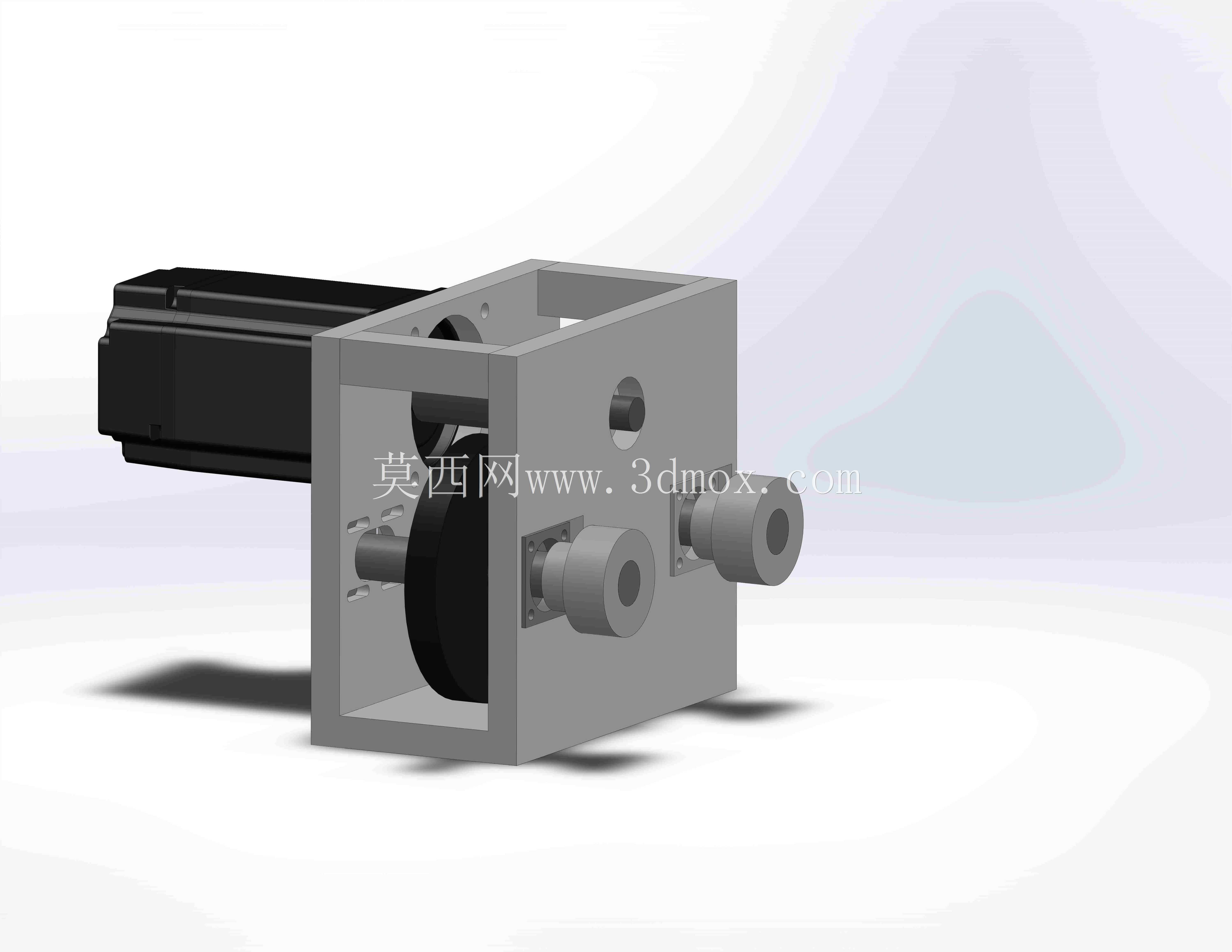

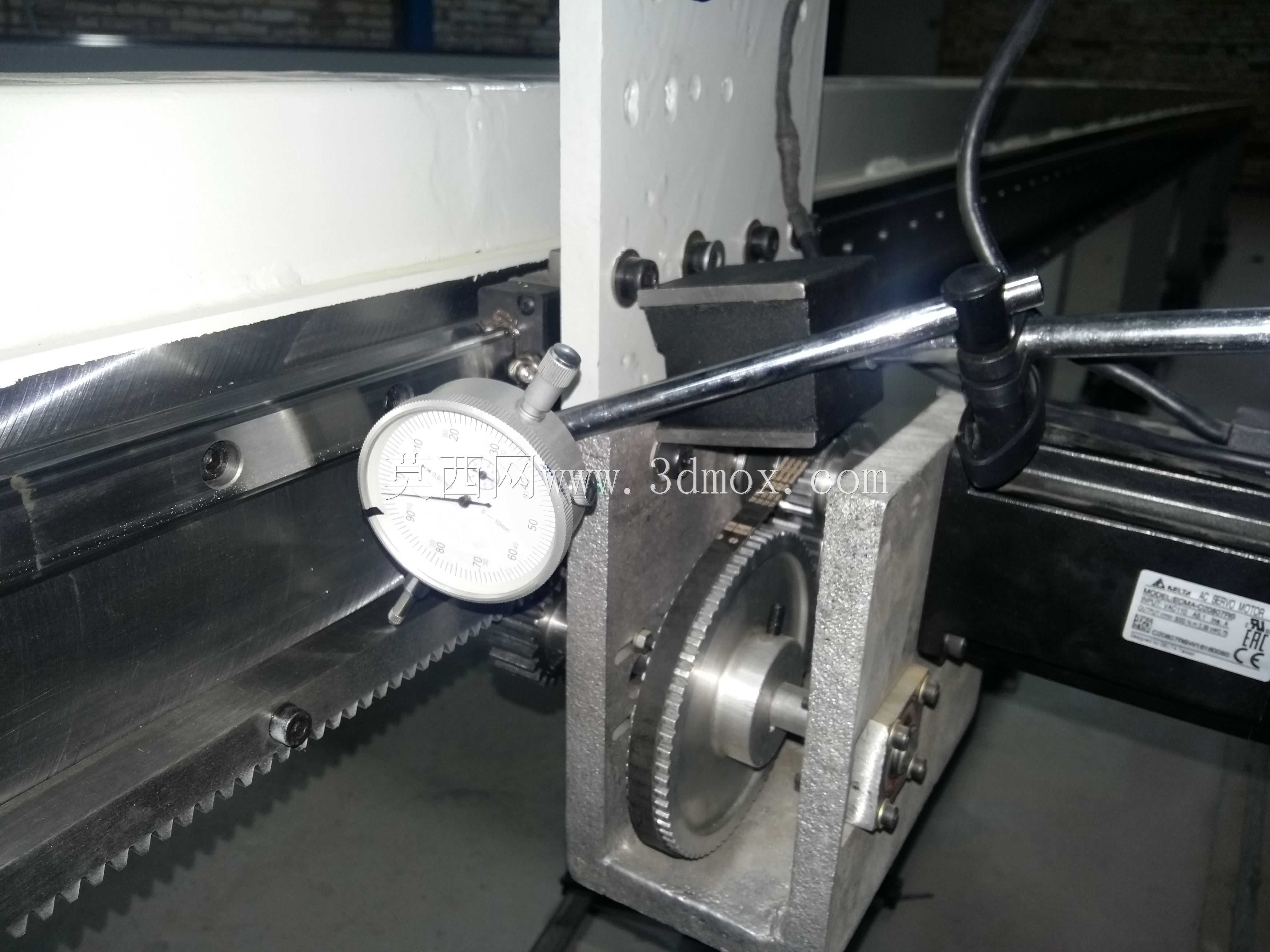

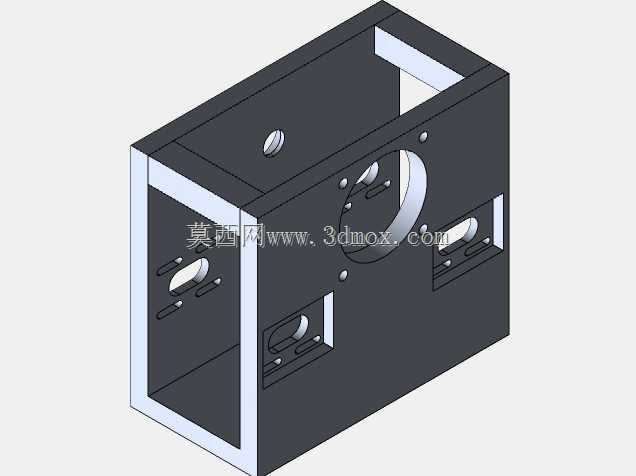

这款带式变速装置的设计初衷，是为木工数控机床的小齿轮进给单元、小型机架配套传动系统提供紧凑的动力传输方案，整体采用框架式箱体结构，将带轮传动组件完全容纳在方形箱体内，既可以对传动部件形成可靠的防护，避免木工加工场景中大量木屑、粉尘侵入传动副造成磨损，也能让整体安装边界更加规整，方便在设备的紧凑安装空间内完成布局固定。从实际应用场景来看，这类变速装置不需要承担大负载的重载传动任务，核心需求是运行过程平滑无卡顿，传动过程中不会产生明显的冲击振动，避免影响木工加工时的小齿轮进给精度，毕竟木工数控加工中，小齿轮与齿条的啮合进给精度直接决定了木料切削、雕刻的尺寸准确度，一旦传动端出现顿挫，很容易在木料表面留下刀纹，直接影响成品的加工质量。设计过程中特意将动力输入接口设置在箱体侧方，可直接对接标准伺服动力单元，不需要额外加装过渡连接法兰，输入轴的同轴度公差控制在0.02mm以内，避免高速运转时出现偏摆带来的额外负载。箱体上的两个输出接口采用同轴对称布局，输出轴的轴径、安装孔位都按照通用小型传动接口的尺寸设计，既可以单端输出连接小齿轮传动副，也可以双端同步输出，为对称布局的双齿条进给机构提供同步动力，适配不同结构的木工机床机架安装需求。箱体本身采用一体式铣削成型的框架结构，没有多余的外凸结构，安装时可以直接贴合设备的安装基准面，通过箱体上预设的四个安装孔完成固定，不需要额外设计定制安装支架，能有效减少整机设计时的配套工作量。内部的带传动副选用了宽幅同步带结构，相比普通V带传动，传动比更加准确，不会出现打滑丢转的问题，同时带传动本身自带一定的缓冲吸振能力，能够过滤掉动力端运转时产生的微小振动，让输出端的转动更加平稳，刚好匹配木工设备平滑传动的需求。带轮的张紧结构设计在箱体内部，不需要拆开整个箱体就可以通过侧方的调节螺钉调整带轮中心距，完成同步带的张紧度调整，后期维护的操作门槛很低，设备运维人员不需要专业的工装就可以完成常规的维护调整。箱体上预留的观察孔位，可以在不拆解箱体的情况下直接观察内部同步带的磨损情况，方便日常巡检时快速判断部件状态，提前更换老化的传动部件，避免设备运行过程中出现突发故障。考虑到木工加工车间的粉尘环境，箱体所有的轴伸位置都设计了防尘密封结构，能阻挡绝大多数木屑粉尘进入箱体内部，延长内部传动部件的使用寿命，减少日常维护的频次。整个装置的外形尺寸控制得非常紧凑，在满足传动功率需求的前提下尽可能压缩了箱体的体积，不会在设备上占用过多的安装空间，不管是配套新设计的木工数控机床，还是对老旧设备的进给传动单元进行升级替换，都能找到合适的安装位置，不需要对原有设备的机架结构做大规模改动。
