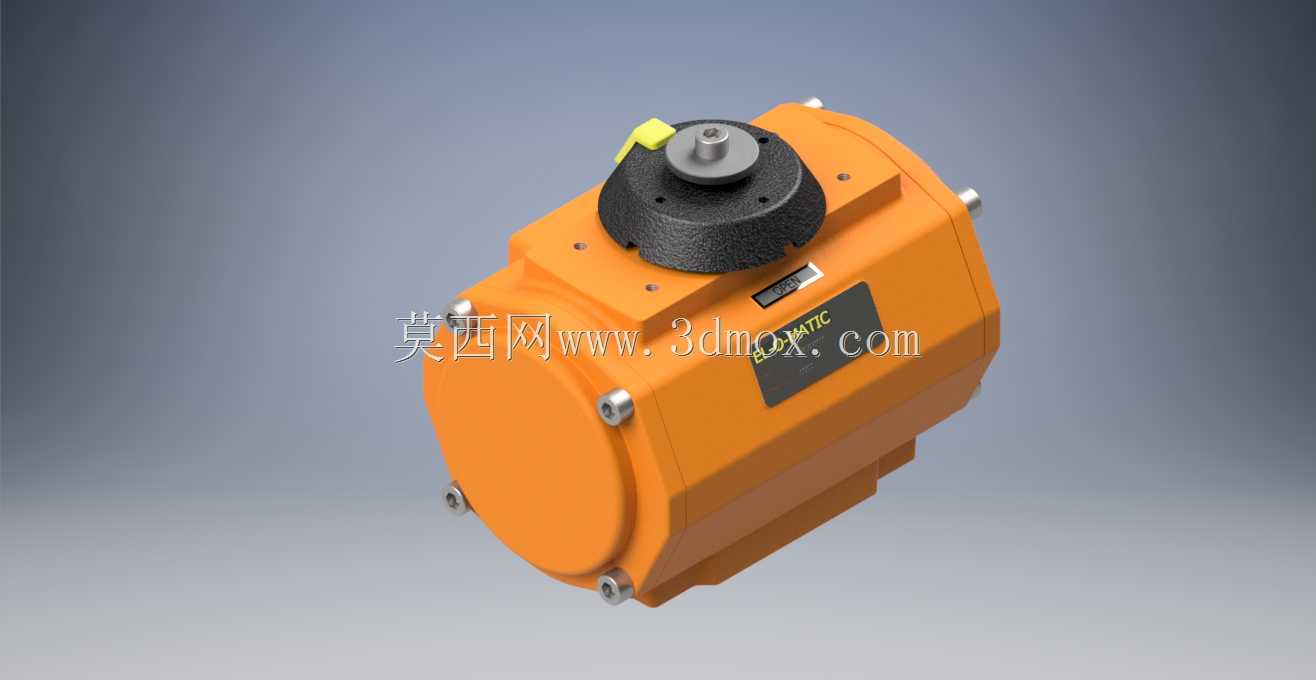

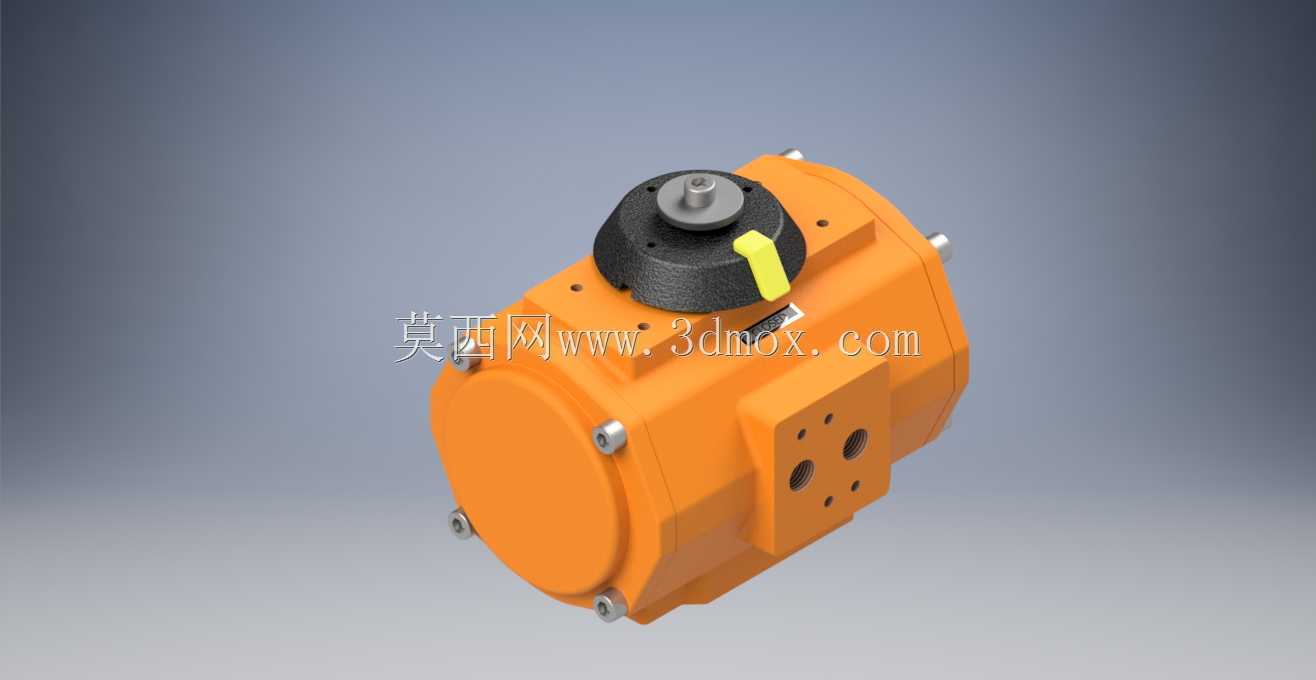

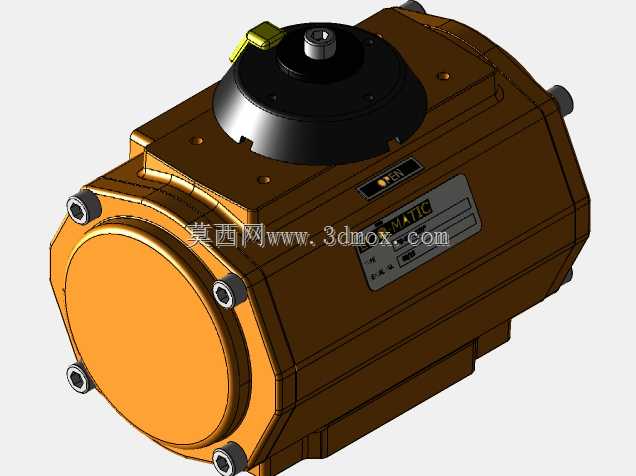

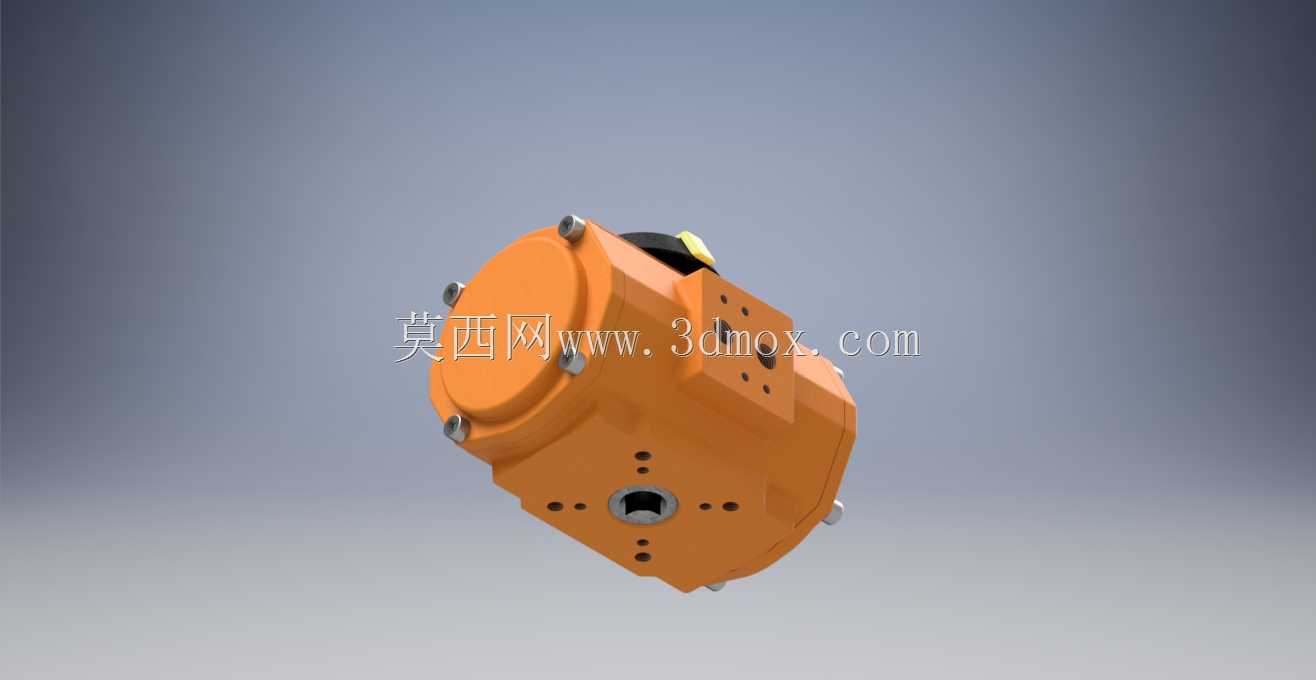

EL-O-Matic PD系列齿轮齿条气动执行机构

在化工流体输送、市政水处理、油气储运管线的自控回路里，这类齿轮齿条式气动执行机构是阀门自动化控制的核心驱动部件，主要配套球阀、蝶阀等90度回转类阀门使用，替代人工手动操作完成阀门的启闭或调节动作，适配远程DCS系统的开关量或模拟量控制需求，在易燃易爆、高湿高腐蚀的工业现场，相比电动执行机构具备响应速度快、本质安全、过载保护能力强的应用优势。从结构设计逻辑来看，该执行机构采用对称式齿轮齿条传动结构，双活塞对置布局，将压缩空气的直线推力通过齿条啮合转换为输出轴的回转扭矩，传动过程无额外轴向分力，传动效率可达90%以上，输出扭矩全程恒定，不会因为活塞行程变化出现扭矩衰减，能稳定匹配阀门启闭全行程的负载需求。壳体采用硬质氧化铸铝材质，外部做防腐涂层处理，兼顾轻量化与结构强度，能适应户外露天安装的防护需求，端盖与壳体之间采用内嵌式O型圈密封，气源接口、输出轴位置均设置多层密封结构，可满足常规工业环境的IP65防护等级要求。输出轴采用镀镍合金钢材质，底部设计为标准双四方连接结构，可直接与阀杆嵌套连接，无需额外定制连接套，安装时只需匹配对应法兰的安装孔位即可完成对接，安装孔位遵循ISO5211通用标准，可适配市面上绝大多数同扭矩规格的回转类阀门，无需额外加工转接法兰。顶部预留了限位开关、定位器的安装接口，可直接加装阀位反馈组件或电气定位器，实现阀位的实时信号反馈与开度调节功能，无需对壳体进行二次加工。侧面的气源接口采用标准G1/4内螺纹，可直接匹配常规气动管路接头，气路设计为内置式气道，减少外部管路接头数量，降低现场气源泄漏的风险。从安装边界来看，该规格执行机构的整体外形紧凑，轴向安装尺寸预留了足够的阀杆插入空间，不会与阀门支架产生干涉，输出轴的回转间隙控制在0.5度以内，能保证阀门启闭位置的重复精度，避免出现过位或关不严的情况。在实际选型应用中，需要根据阀门的额定工作扭矩、工作压差、介质特性匹配对应扭矩规格的执行机构，通常选型时会预留30%左右的扭矩余量，应对介质结垢、阀杆锈蚀带来的额外负载，保证长期运行的可靠性。日常维护时只需定期检查气源过滤情况、密封件老化状态即可，无需频繁拆解内部结构，整体维护成本较低，适合在连续运行的工业管线上长期使用。
