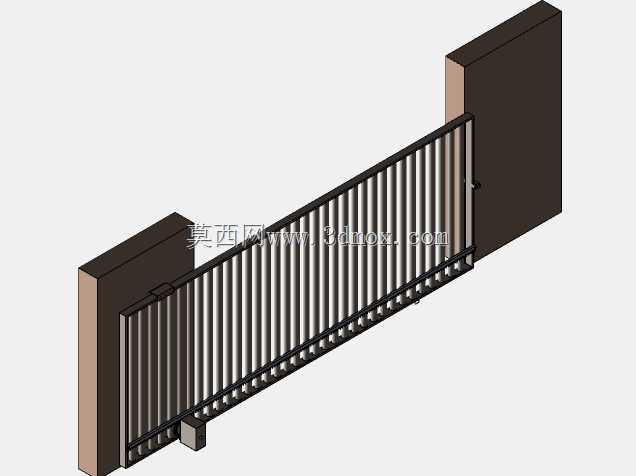

齿轮齿条驱动自动启闭平移栅栏闸门

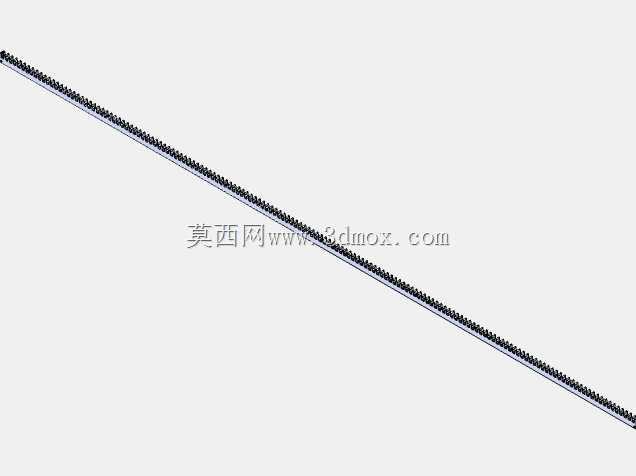

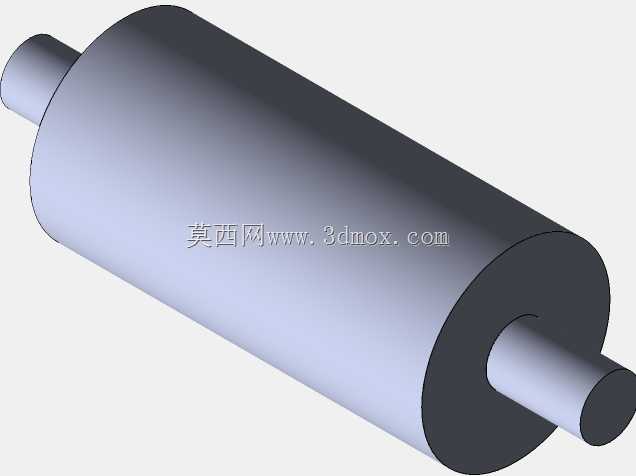

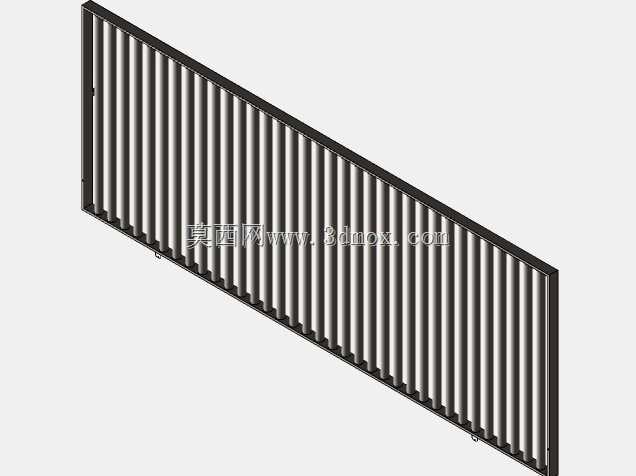

这款自动启闭闸门主要应用于厂区出入口、园区车行通道、物流装卸区边界等需要常态化管控通行权限的场景，替代传统人工值守的平开门或推拉门，适配车辆与人员混行的通行管控需求，可配合门禁识别系统实现无人化通行核验。闸门采用栅栏式栅条结构，栅条等距排布，既保证门体闭合后的防护隔离效果，又能减少风阻对门体的侧向载荷，尤其适合多风区域的户外安装场景，同时栅条间隙符合安全防护要求，避免人员攀爬或肢体卡滞风险。门体的启闭动力通过齿轮齿条结构传递，驱动齿轮箱安装在门体端部的走行小车上，齿条沿门体运行轨道全程铺设，齿轮与齿条啮合传动时不存在皮带打滑或链条跳齿的问题，传动精度稳定，可保证门体启停位置的重复定位精度，长期运行也不会出现传动间隙过大导致的门体晃动问题。门体两侧设置混凝土结构门墩，作为门体完全开启与闭合时的限位承载结构，门墩内侧安装缓冲止挡块，避免门体运行到极限位置时出现刚性碰撞。走行轨道预埋在地面硬化层内，轨道顶面与地面齐平，不会形成通行凸起障碍，方便叉车、小型货运车辆平稳通行，门体底部的走行轮采用包胶材质，运行过程噪音低，同时能适配轨道内少量积尘的工况，不会因杂物卡滞导致走行卡顿。设计阶段优先考虑了安装边界的适配性，门体总宽度可根据实际通道宽度调整栅条数量，单段门体的悬臂长度控制在合理范围内，避免门体过长出现下挠变形，门墩的基础尺寸根据门体总重量匹配混凝土浇筑深度，保证大风载荷下门体不会出现倾覆。传动齿轮箱采用密封结构，可阻挡户外雨水、灰尘进入内部啮合区域，日常维护仅需定期对齿条表面涂抹润滑脂、检查走行轮磨损情况即可，运维难度低。门体的启闭行程两端设置电气限位开关，当门体运行到预设位置时自动切断驱动动力，同时配合机械止挡实现双重限位保护，避免门体超程运行脱轨。
