四桶式油桶存放架带接油盘结构设计

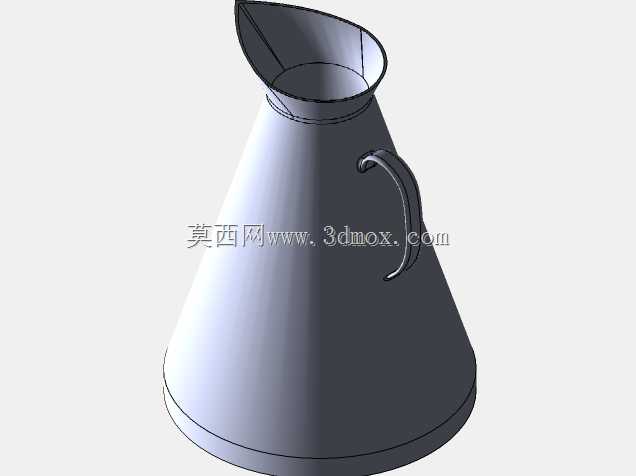

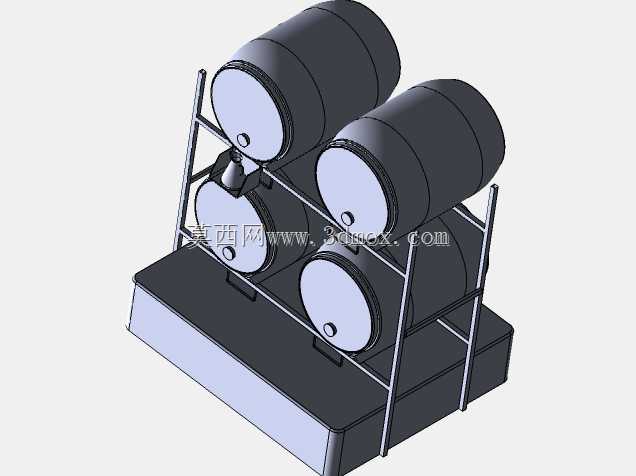

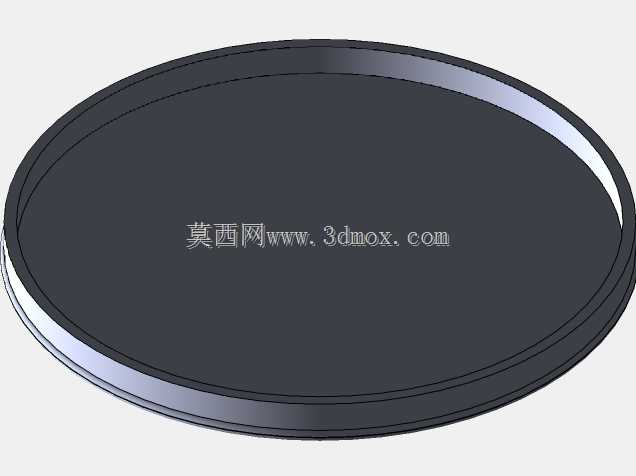

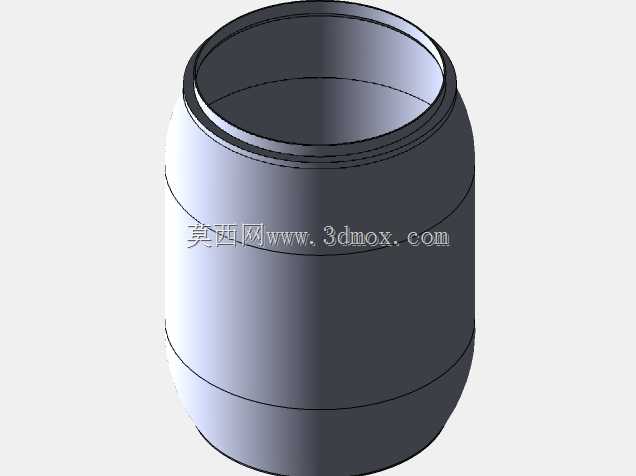

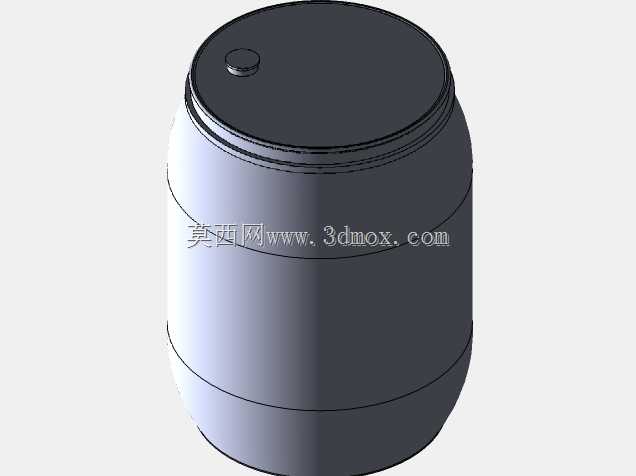

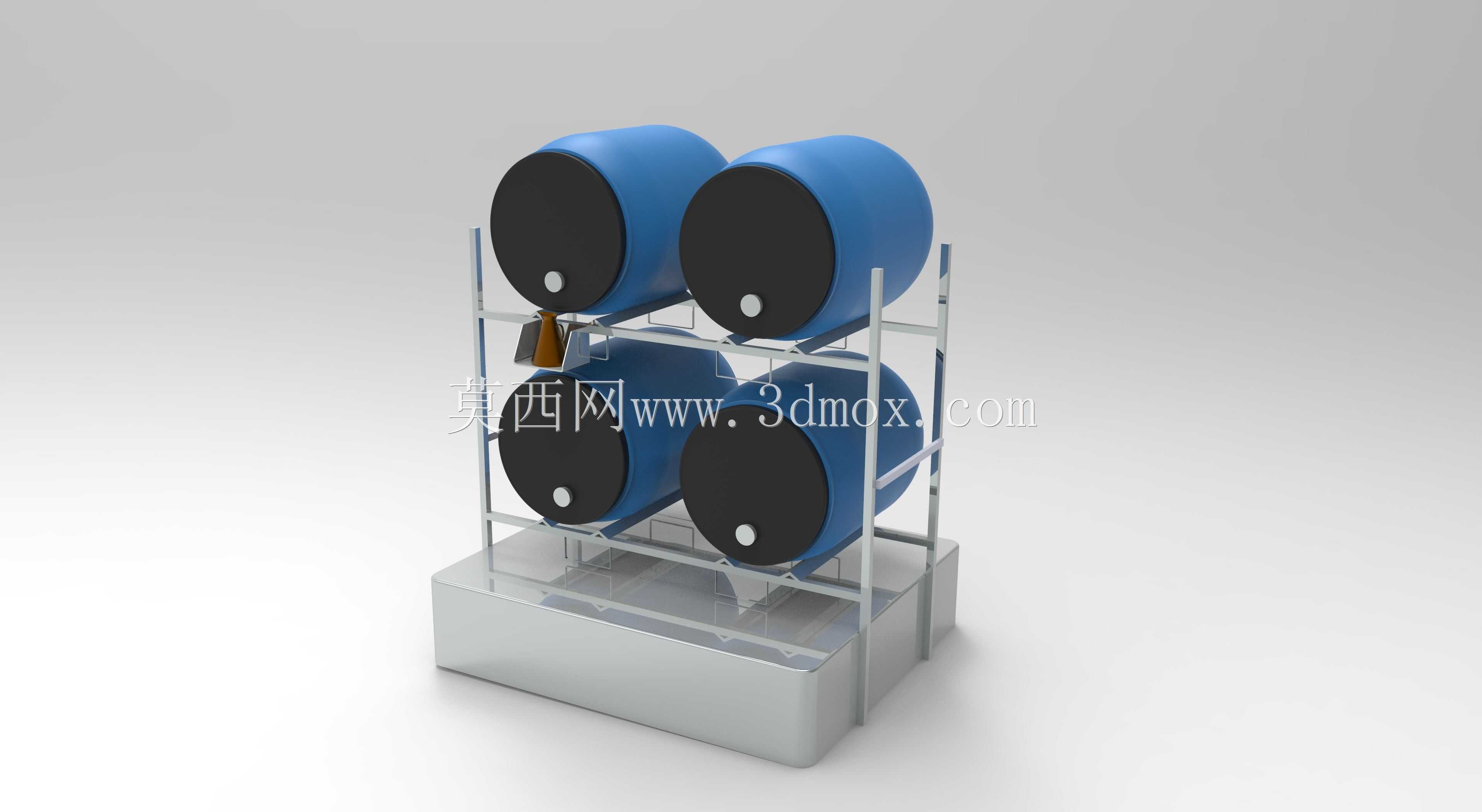

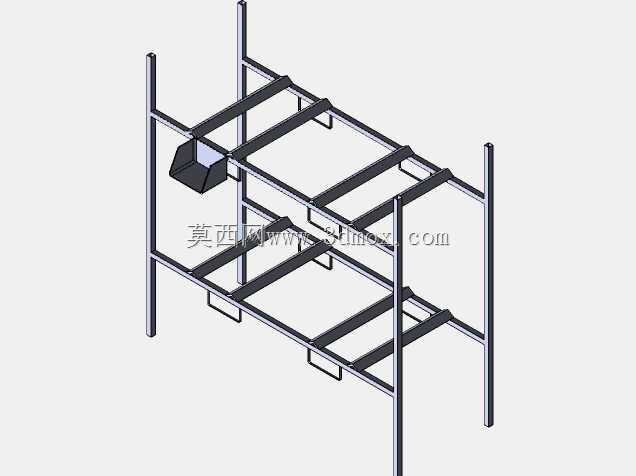

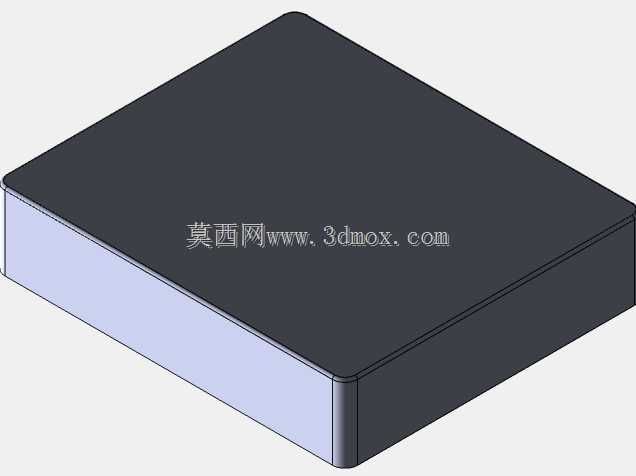

这套结构主要面向车间油品暂存、危化品仓储中转、汽修厂油料存放等场景设计，解决传统油桶堆叠易滑落、残液滴漏污染地面、取油操作不便的实际问题。整体采用分层式承载结构，上下两层各设置两个油桶限位位，单组架体可同时容纳四个标准工业油桶卧式存放，架体底部设置一体化接油盘，可承接油桶阀门渗漏、取油作业滴落的残油，避免油品直接接触地面造成防滑层腐蚀或厂区环境污染，接油盘边缘设置翻边结构，可容纳一定容积的泄漏液体，日常清理时可直接抽出盘体倾倒残液，无需挪动上层油桶。设计过程中优先考虑油桶取放的操作便利性，每层油桶的支撑位设置弧形托辊结构，油桶放置后可沿周向小范围转动，方便操作人员调整油桶阀门的朝向，无需借助额外撬棍等工具即可完成阀门对位，降低取油作业的劳动强度。架体主框架采用矩形钢管焊接成型，立柱与横梁连接处设置三角加强筋，单点位承载冗余量按照满装油桶重量的1.5倍设计，避免长期承重出现结构变形。每层油桶的外侧设置可翻转的限位挡杆，油桶推入存放位后将挡杆扣合，可防止油桶因外力碰撞出现滚动滑落，挡杆表面包覆橡胶缓冲层，避免与油桶金属外壳硬接触造成漆面破损。底部接油盘采用钢板折弯一体成型，焊缝处做满焊打磨处理，杜绝残液渗漏，接油盘底部设置四个可调式支撑脚，可根据地面平整度调整架体水平度，避免架体倾斜导致油桶重心偏移。安装边界方面，架体整体宽度适配标准1.2米仓储通道，深度方向预留油桶阀门操作空间，安装时无需在地面打膨胀螺栓，依靠自身重量即可保持稳定，适合在车间内部灵活调整摆放位置，也可多组并排拼接组成集中油品存放区。架体上层高度设置符合人体工程学要求，操作人员站立状态下即可完成上层油桶的阀门操作，无需攀爬梯具，降低作业安全风险。油桶支撑位的弧形轮廓完全适配标准200L工业油桶的外径尺寸，托辊间距经过反复校核，确保油桶转动时无卡滞、无轴向窜动，同时托辊采用非金属材质，避免与油桶摩擦产生静电，满足危化品存放的防静电要求。
