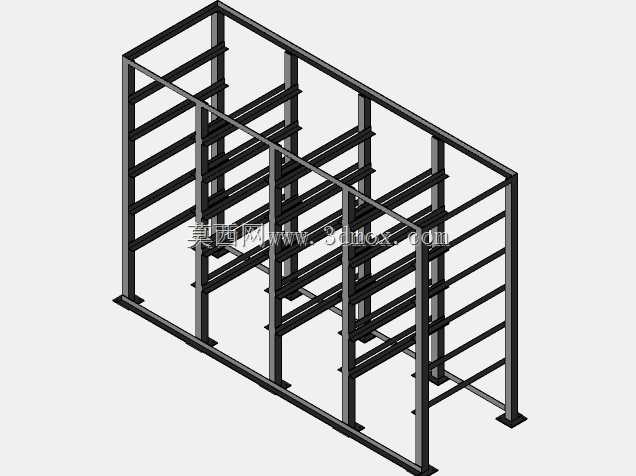

多立柱分层式金属托盘置物架结构

该结构为多列排布的分层式金属置物架，主要面向餐饮后场、小型仓储、车间工位旁的物料规整场景，可承托标准化托盘、周转盘类容器，解决零散物料堆叠存放、取用不便的问题，适配需要按层分类摆放扁平状承托物的使用需求。整体采用等截面型材作为主承载构件，四根主立柱沿架体长度方向等距排布，立柱底部设置方形安装脚，可通过膨胀螺栓与地面完成固定，避免满载状态下出现架体侧翻、滑移的风险，安装时需保证各立柱底面处于同一水平基准面，防止局部型材受附加弯矩影响承载能力。架体横向设置多组分层承托梁，每层承托梁由前后两根横向型材与中间多根纵向加强筋组成，承托梁与立柱之间采用刚性连接，保证层间载荷可均匀传递至主立柱结构，层间距按照常规托盘的堆叠高度设置，预留足够的取放操作空间，避免托盘放入后与上层梁体发生干涉。设计过程中优先考虑型材的通用互换性，所有构件均采用标准规格型材加工，无需定制特殊截面材料，降低加工与后期维护的替换成本，架体整体无突出尖锐边角，所有型材端部均做平齐处理，避免操作人员取放物料时发生磕碰。架体宽度方向可根据摆放场地的边界尺寸调整列数，单组架体的深度适配常规托盘的进深尺寸，无需额外加装辅助导向结构即可完成托盘的推入与取出，承托梁表面无额外凸起结构，托盘在层间滑动时不会出现卡滞问题。整体框架采用对称式排布，受力路径清晰，垂直载荷通过承托梁传递至立柱后直接传导至地面，无多余的传力构件，在保证整体结构刚度的前提下尽可能减少材料用量，架体侧边预留有可选装侧挡杆的安装孔位，若存放的托盘尺寸偏小，可加装侧挡杆防止托盘从架体侧边滑落，适配不同规格尺寸的托盘存放需求。
