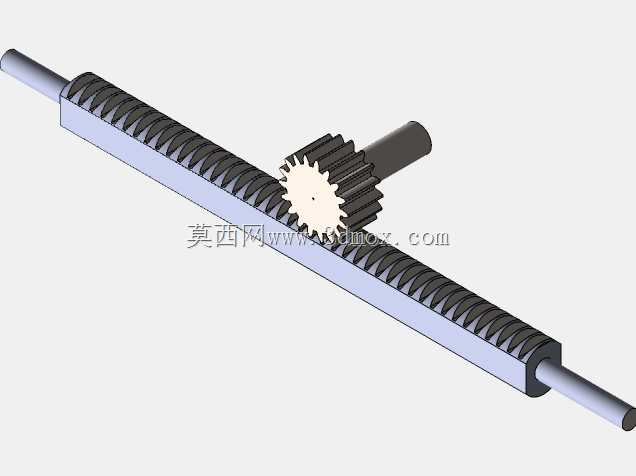

滑动啮合式齿轮齿条直线传动组件

这套齿轮齿条传动结构，是直线运动与旋转运动相互转换场景里最常用的基础传动单元，在各类直线进给、行程驱动、位置调整机构中都有广泛应用，比如机床的横向进给滑台、自动化生产线的工位平移机构、升降设备的直线驱动端、门窗自动启闭机构里，都能看到这类结构的实际落地。从功能特性来看，齿轮与齿条采用渐开线齿形啮合，传动过程中齿面接触均匀，传动比恒定，既可以把齿轮的旋转运动转化为齿条的直线往复运动，也能在齿条受外力驱动直线移动时，带动齿轮输出旋转扭矩，相比丝杠传动，它的传动行程不受丝杠长度的刚性限制，可通过多段齿条拼接实现长距离传动，整体承载能力更强，适合大负载、长行程的直线传动工况。设计这套结构时，首先要确定模数与齿距参数，模数选择需要匹配驱动端的输出扭矩与负载重量，齿形加工精度要控制在合理公差范围内，避免啮合时出现卡滞、侧隙过大的问题；齿轮的安装轴与齿条的安装导向杆采用同轴度约束设计，齿条套设在光滑导向圆杆上，可沿杆体轴向顺畅滑动，齿轮的安装轴线与齿条长度方向保持垂直，同时要保证齿轮分度圆与齿条的分度线相切，确保啮合齿面的接触面积符合设计要求，减少偏磨带来的寿命损耗。从安装边界来看，齿条主体为长条形带齿结构，内部开设与导向杆匹配的光孔，安装时需要保证导向杆的直线度公差，避免齿条滑动时出现卡顿；齿轮通过中心孔与驱动轴配合，安装时要控制齿轮与齿条的中心距误差，中心距过大会导致啮合侧隙过大、传动回程误差超标，中心距过小则会加剧齿面磨损，甚至出现啮合卡滞无法转动的问题。实际应用中，这类结构通常会搭配润滑结构使用，在齿面定期涂抹润滑脂，减少金属齿面的干摩擦损耗，同时可根据工况需求调整齿轮的齿数与齿条的长度，适配不同的传动比与行程要求，在低速重载的传动场景下，这类结构的可靠性远高于同步带等柔性传动部件，维护成本也更低，只需要定期检查齿面磨损情况与啮合侧隙即可，不需要复杂的维护操作。
