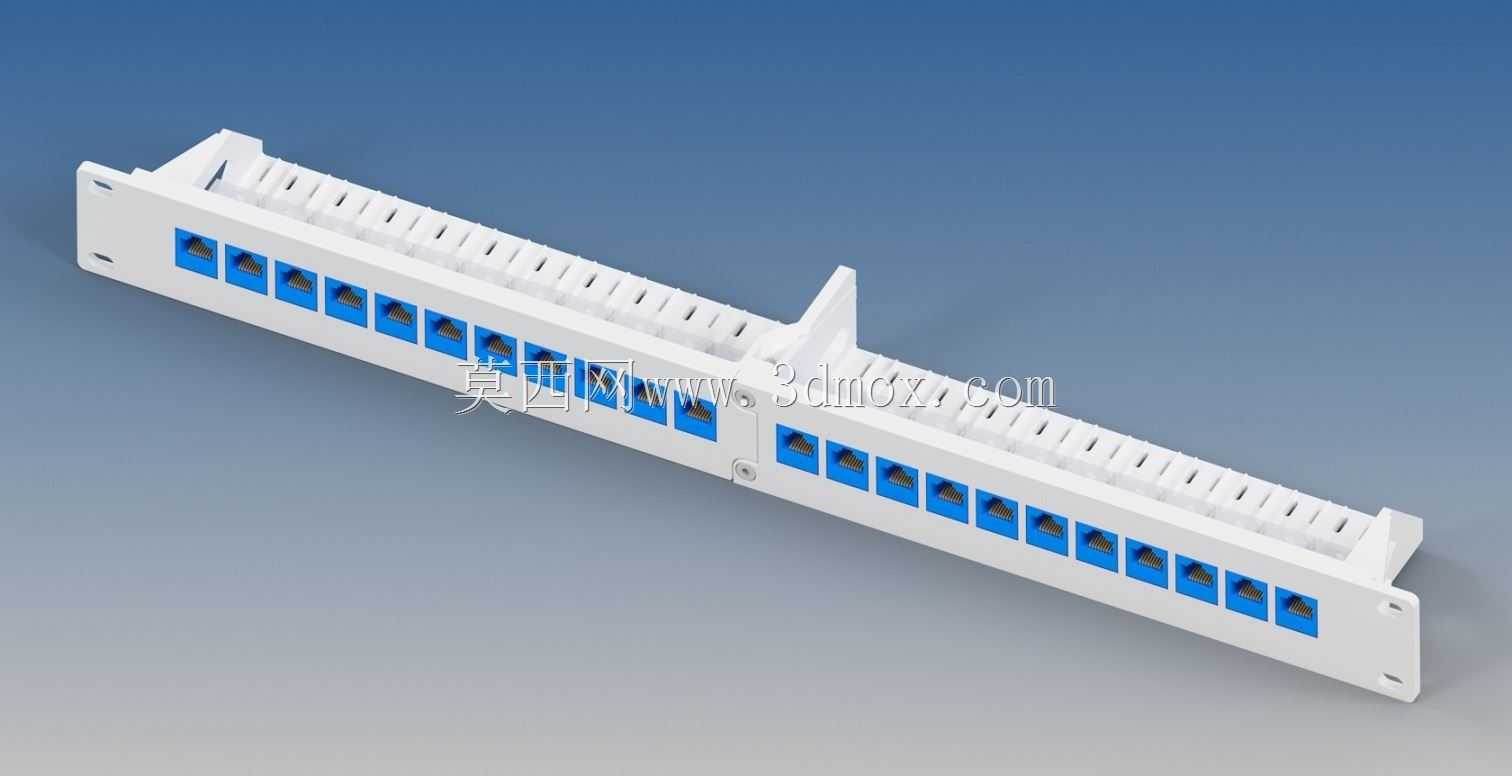

19英寸机架式22口keystone配线安装架

在数据中心、弱电间、通信机房的布线作业场景里，机架式配线架是规整线缆、实现链路端接管理的核心配件，这款适配19英寸标准机柜安装的分体式配线架，主要用于承载keystone类信息模块，完成网络、语音等弱电链路的机架端固定与调度。日常运维中，运维人员可通过这类配线架将前端点位的线缆集中端接在机柜侧，避免线缆直接拉扯交换机端口，同时方便后续的链路调整、故障排查与标签管理，是结构化布线体系里不可或缺的基础安装构件。

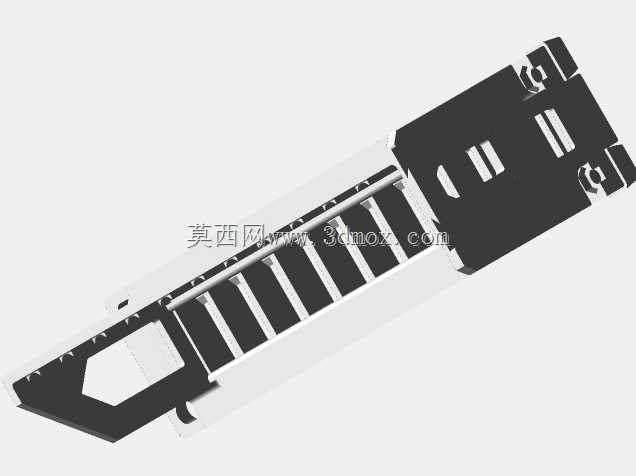

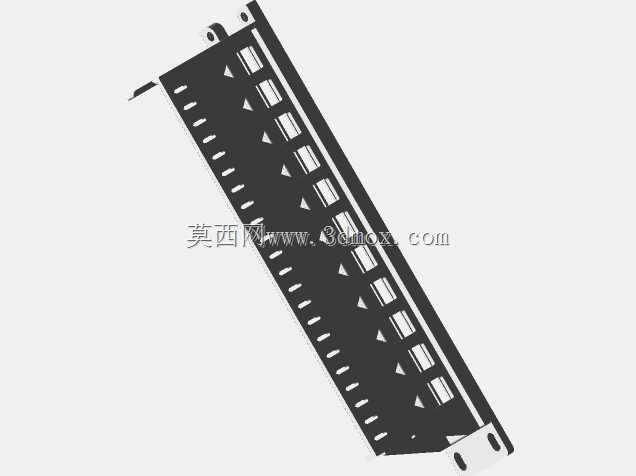

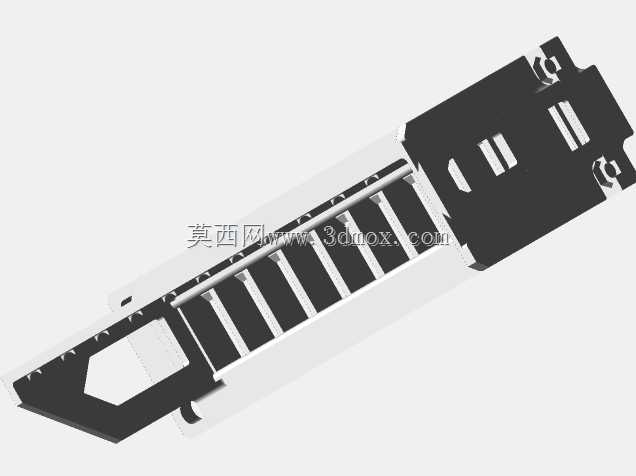

从功能特性来看，这款配线架可同时安装22个标准规格的keystone模块，覆盖常规小型机柜的单组布线容量需求，每个模块安装位都做了适配卡扣结构的限位设计，模块卡入后不会出现松脱、移位的问题，端口排布间距符合行业布线规范，端接后水晶头插拔不会出现相邻端口干涉的情况。考虑到小批量加工与3D打印制作的便利性，设计时将整体机架拆分为两个对称的半段结构，打印时无需大尺寸成型平台，普通桌面级3D打印机即可完成制作，两段拼接处设置了定位卡扣与螺丝固定位，拼接后整体结构强度满足机柜安装的承重要求，不会出现拼接处弯折、变形的问题。

设计过程中针对每个keystone安装位做了应变释放结构处理，模块卡入时安装位可产生微小形变适配模块卡扣，卡入到位后形变复位抱紧模块，长期使用不会出现模块松脱掉落的情况，同时安装位边缘做了圆角过渡处理，避免端接线缆时划伤线缆外皮或施工人员手部。安装边界方面，整体完全遵循19英寸标准机架的安装孔位规范，两端的固定耳尺寸与机柜立柱安装孔位完全匹配，可直接固定在标准机柜的U位立柱上，安装后突出立柱的深度控制在常规配线架的尺寸范围内，不会与机柜内的其他设备、理线架产生空间干涉，整体高度适配1U的机柜安装空间，不会占用额外的U位资源。

实际使用时，施工人员可先将两个半段架体拼接固定完成，再将压接好的keystone模块依次卡入对应安装位，整理好后侧的线缆后，将整体架体通过螺丝固定在机柜预设的U位上即可，后续如果需要更换模块、调整链路，直接按压模块卡扣即可取出模块，无需拆卸整个架体，运维操作十分便捷。架体本身的材质适配常见的工程塑料打印需求，结构壁厚设置合理，既保证了足够的结构强度，又不会造成材料的不必要浪费，打印完成后无需额外的后处理即可直接投入使用，对于小批量定制布线场景、机房改造临时布线需求的适配性极强。
