五层落地式工业仓储置物机架结构设计

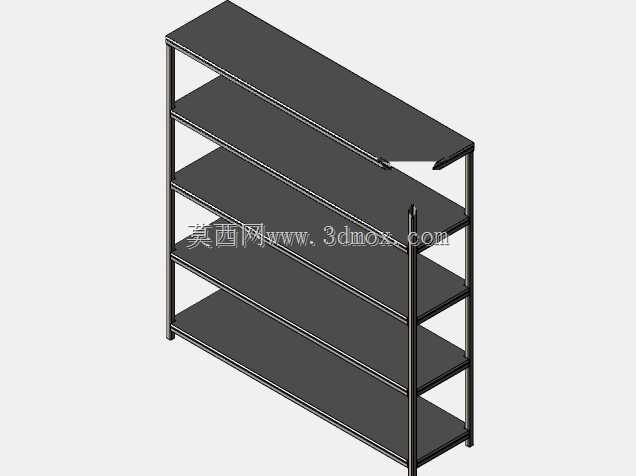

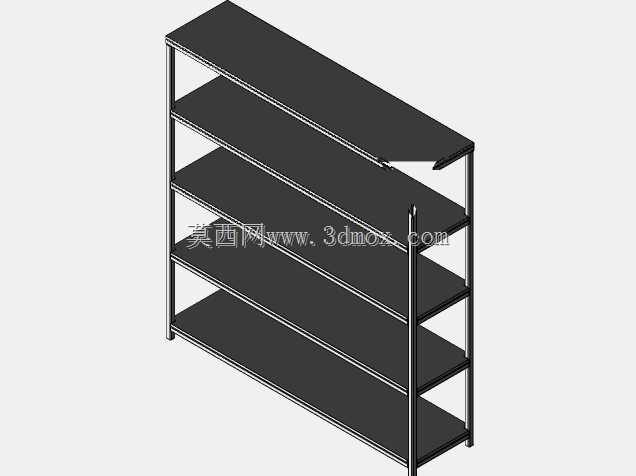

这款多层置物机架的设计，首先锚定的是中小件物料规整存放的实际场景，不管是生产车间的工装配件暂存、维修工位的工具分类摆放，还是仓储区域的零散货品规整，都能适配对应的使用需求，区别于重型高位货架的大跨度承载设计，这款机架更偏向轻量化、高频次取放的使用场景，不需要配套叉车作业，人工即可完成所有取放操作，适配空间有限的边角区域布置。从结构设计逻辑来看，整体采用框架式焊接结构，竖向支撑选用等截面矩形管材，四根主立柱沿机架四角垂直布置，承担整体竖向载荷，每层置物面板的边缘都设置了横向围边型材，既可以提升面板自身的抗弯刚度，避免长期承重出现中部下挠变形，也能防止放置在层板上的物料从侧边滑落，降低作业过程中的物料掉落风险。层板与主立柱之间采用焊接连接的方式，相比螺栓拼接的结构，整体刚性更强，不会因为长期使用出现连接螺栓松动、层板晃动的问题，日常使用过程中不需要定期检查紧固件状态，降低后期维护成本。尺寸设计上，整体长度控制在2000毫米，深度为500毫米，总高度2000毫米，这个尺寸边界是经过实际场景验证的：2000毫米的长度可以适配大多数车间靠墙区域的剩余空间，不会占用过多通行通道宽度；500毫米的深度刚好适配人工手臂的取放作业半径，不需要探身过多就能够到层板最内侧的物料，取放操作更顺手；2000毫米的总高度匹配普通成年人站立作业的抬手高度，最上层的物料不需要借助登高梯就可以取放，兼顾了空间利用率和操作便利性。层板选用18毫米厚度的中密度纤维板，板面平整，放置小件盒装物料、零散工装配件时不会出现卡滞，板材自身的重量适中，不会给整体框架带来过多额外载荷，同时表面耐磨性能满足日常工业场景的使用需求，轻微磕碰不会出现明显变形。在安装边界方面，这款机架属于落地式安装，不需要在地面打膨胀螺栓固定，只需要将四个立柱底部调平，放置在硬化平整的地面上即可投入使用，搬迁移位时可以整体吊装转运，也可以拆解后运输，适配需要经常调整工位布局的生产车间使用。结构受力层面，每层载荷通过层板均匀传递到四根主立柱上，立柱底部的接触面积经过优化，不会对普通环氧地坪造成局部压痕，日常使用时可以根据物料的重量分布灵活调整放置位置，只要不超过单层层板的额定承载上限，就可以保持长期稳定的结构状态，不会出现失稳变形的问题。
