工业下料管运输存储框架结构设计

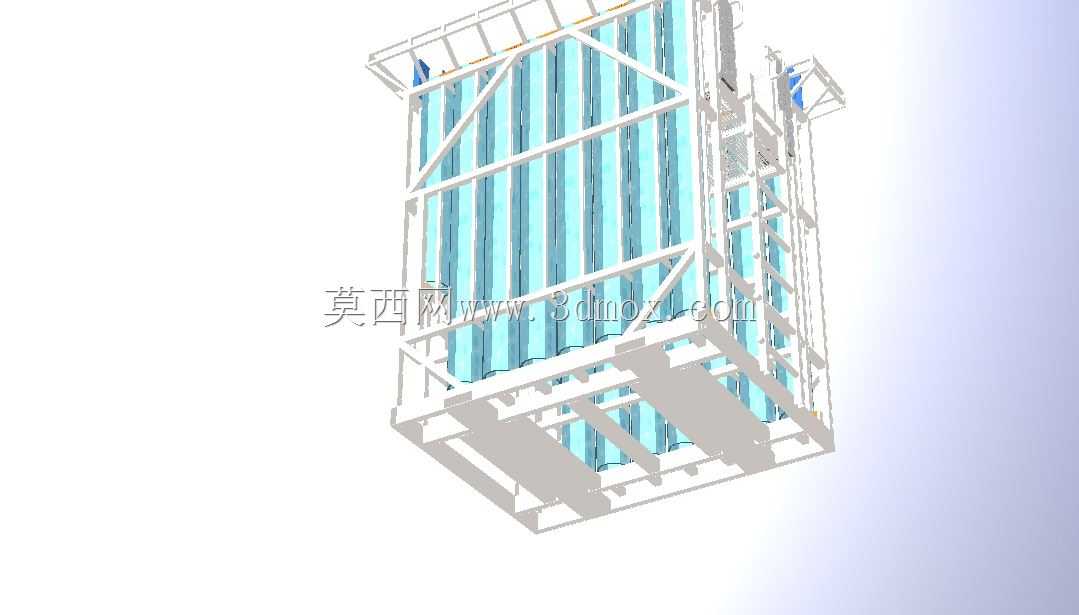

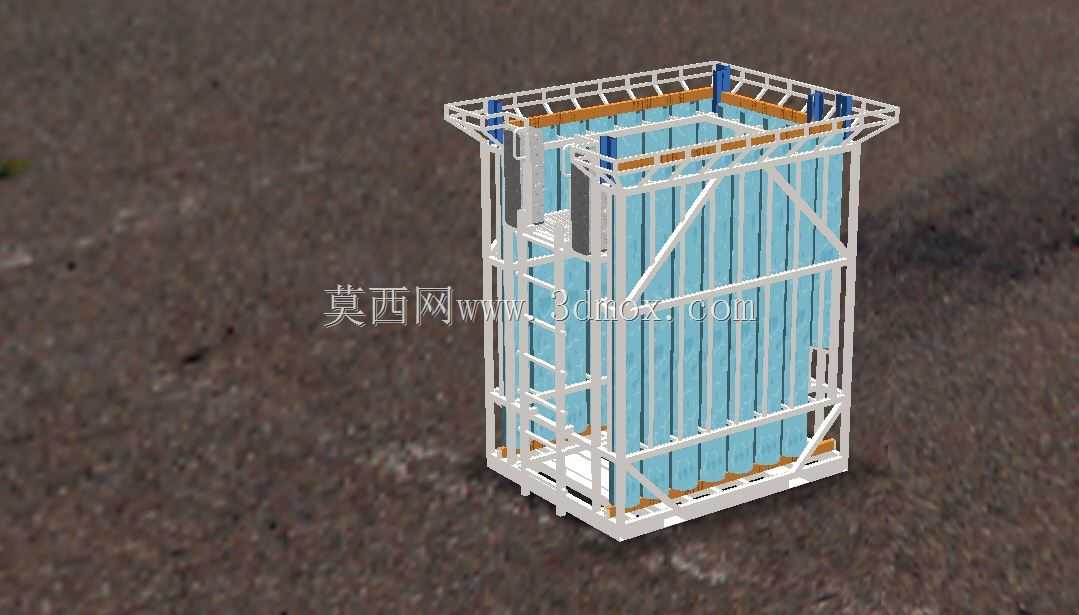

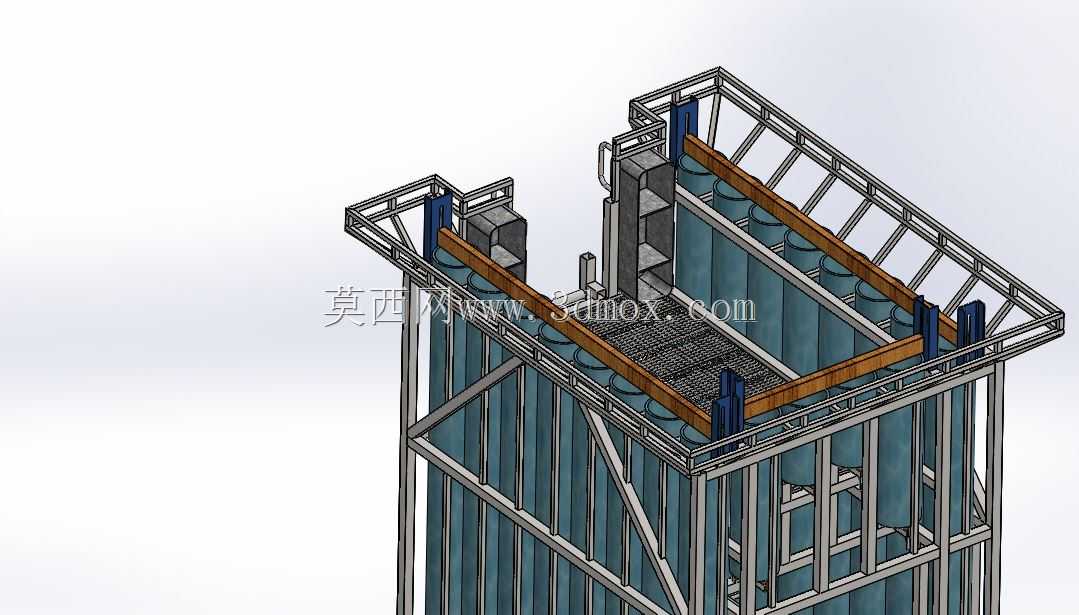

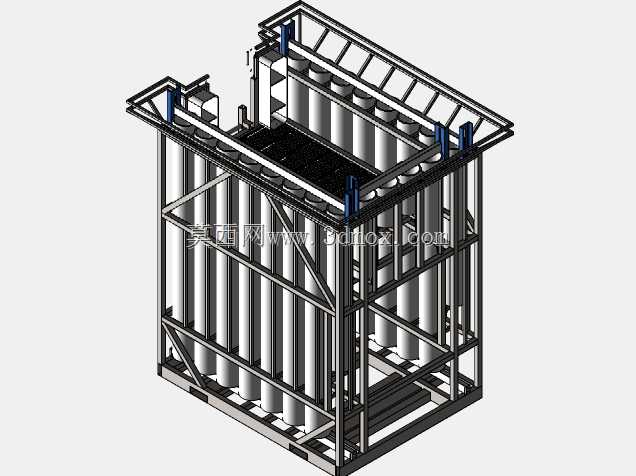

这套框架结构主要面向管材加工车间的工序间周转、线边暂存以及短距厂内运输场景，解决长直类管状工件在流转过程中易磕碰变形、堆叠混乱、转运效率低的实际问题。从结构设计逻辑来看，整体采用方管焊接的笼式框架构型，底部设置整面承托底架，底架上排布多组竖向定位隔槽，每根下料管可单独嵌入对应槽位，避免管材之间相互摩擦刮伤表面，也能防止转运过程中管材窜动滑落。框架顶部设置带护栏的上层承载平台，可配套放置同批次的配套接头、紧固件等小型配件，实现单批次物料同架转运，减少工位间来回取料的无效走动。框架四角设置竖向加强立柱，立柱之间通过横向斜撑做交叉加固，抵消满载运输过程中产生的侧向冲击力，避免框架受扭变形，整体承载冗余量按照单架满载1.2倍额定载荷做校核，适配车间普通叉车、手动液压搬运车的叉取作业，底部叉齿预留高度符合常规厂内搬运设备的作业边界，无需额外适配属具即可完成叉取转运。在安装与使用边界上，框架整体外廓尺寸适配标准厂区通道宽度，可直接推入常规货梯完成楼层间转运，也可直接对接生产线下料工位的出料端，下料完成的管材可直接滑入架体隔槽，无需二次吊装搬运。架体侧面预留有绑带挂点，长距离转运时可通过绑带对上层管材做二次固定，应对厂区路面不平整带来的颠簸。设计过程中针对管材的不同长度规格，隔槽的竖向高度做了分段适配，避免短管完全没入槽内不便于取放，长管伸出架体过多影响通行。框架顶部的护栏采用可拆卸式设计，当需要放置超长规格管材时，可快速拆除单侧护栏拓展承载长度，适配多规格管材的存储转运需求。底架底部设置有耐磨垫脚，静态存放时可直接放置在车间环氧地坪上，不会刮伤地面，同时垫脚高度预留了足够的通风间隙，避免管材长期接触地面积水产生锈蚀。整套结构没有多余的复杂传动部件，全部采用常用型材焊接加工，加工难度低，后期维护成本极低，适合管材加工、流体管路预制、钢结构加工等场景的工位物料周转使用，可有效规范车间物料存放秩序，降低管材转运过程中的损耗，提升工序间物料流转的效率。
