长距离输送用双排滚子链组结构设计

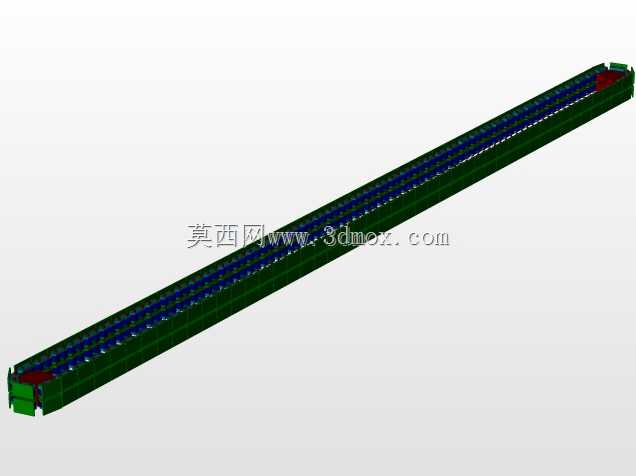

　　在自动化输送线、长距离物料转运设备的传动系统设计中，链组作为核心的挠性传动部件，其结构合理性直接决定整套设备的运行稳定性与维护周期。本次呈现的链组结构采用双排滚子排布形式，针对中载工况下的长距离传动需求做了针对性优化，区别于单排链条的偏载易损问题，双排对称布局可将传动载荷均匀分配到两排链板与销轴上，在同等链号规格下可提升约40%的额定传动载荷，同时降低单排链板的疲劳应力幅值。从实际应用场景来看，这类链组常被用在仓储物流的辊道输送线、建材生产的板材输送设备、农机的物料喂入机构中，适配水平布置、小倾角倾斜布置的传动路径，可在多尘、有少量润滑脂飞溅的车间环境下长期运行，无需频繁做张紧调整。设计过程中首先确定了链节的啮合基准，

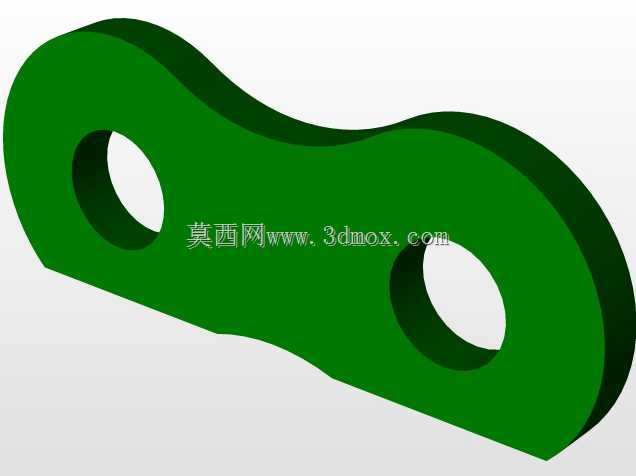

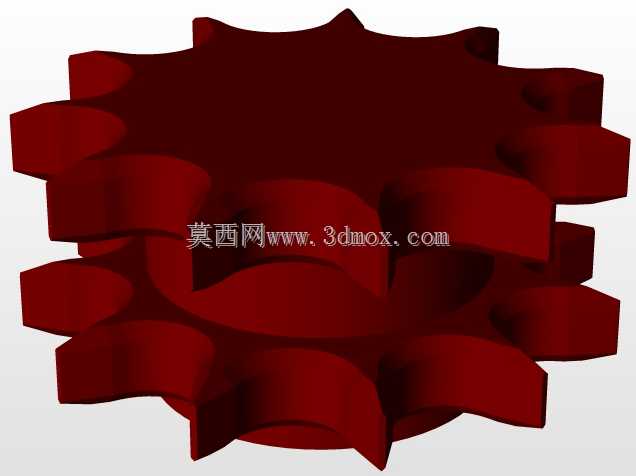

　　所有链板的孔位同轴度控制在0.02mm以内，保证滚子与链轮齿槽的啮合间隙均匀，避免运行中出现跳齿、卡滞问题；外链板与内链板采用等强度外形设计，链板腰部做了圆弧过渡处理，消除应力集中点，销轴与外链板采用过盈配合、与套筒采用间隙配合的公差搭配，保证链节转动灵活的同时，不会出现销轴轴向窜动的问题。外形尺寸方面，整段链组的总长度可根据实际安装中心距做拼接调整，单节链节的节距符合通用传动链的标准尺寸，可与同规格标准链轮直接适配，无需定制非标齿形；安装边界上，链组运行时的横向摆动量控制在链宽的2%以内，设计防护结构时只需预留单侧5mm的安全间隙即可，两侧的连接端采用标准连接链节结构，可快速与设备的主动链轮轴、从动张紧轴端做对接，

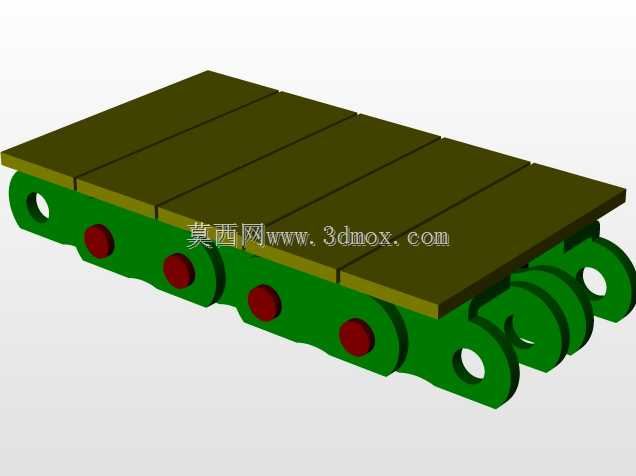

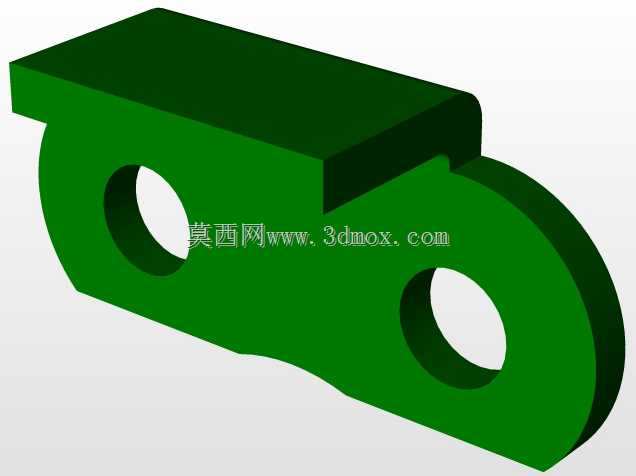

　　现场安装时无需专用工装，仅用卡簧钳即可完成链段的拼接与拆卸。从功能特性来看，该链组的滚子采用中空带储油槽的结构，运行过程中润滑脂可缓慢渗出到滚子与套筒的摩擦面，延长补脂周期，内链板与外链板的表面做了发黑处理，具备基础的防锈能力，适配无腐蚀性气体的常规工业车间环境；针对长距离传动易出现的垂度问题，设计时预留了适配张紧轮的安装空间，可在链组回程段加装自动张紧机构，抵消链节磨损后产生的伸长量，避免链条松边垂度过大导致的啮合不良。在结构细节上，链组两端的连接接头采用弯板过渡形式，可直接与设备的输送附件做连接，比如加装刮板、承载托板等部件，拓展其物料输送的功能，无需额外设计转接结构；所有销轴的端部都做了铆压处理，

　　防止运行过程中卡簧脱落导致链节散架，滚子的外圆做了精磨处理，表面粗糙度控制在Ra1.6以内，降低与链轮齿面的摩擦损耗，减少运行过程中的噪音。实际选型过程中，工程师可根据设备的传动功率、运行速度、中心距长度调整链组的排数与链节数量，该结构的模块化设计可快速适配不同的安装需求，无需重新开模制作链板与销轴零件，大幅降低非标设备的设计与制造成本。在安装调试阶段，需保证主动轴与从动轴的平行度误差不超过0.5mm/m，两轴上的链轮端面共面误差不超过1mm，避免链组运行中出现侧向磨损；初次运行前需在滚子与套筒的配合面加注适量锂基润滑脂，后续每运行2000小时做一次润滑脂补充与链节磨损量检查，当链节伸长量超过原长度的3%时需及时更换整段链组，避免出现断链故障。
