带集成头部进给系统的长螺旋钻孔钻具

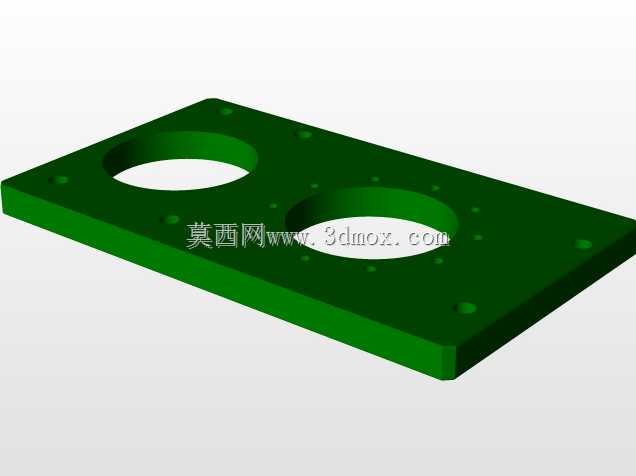

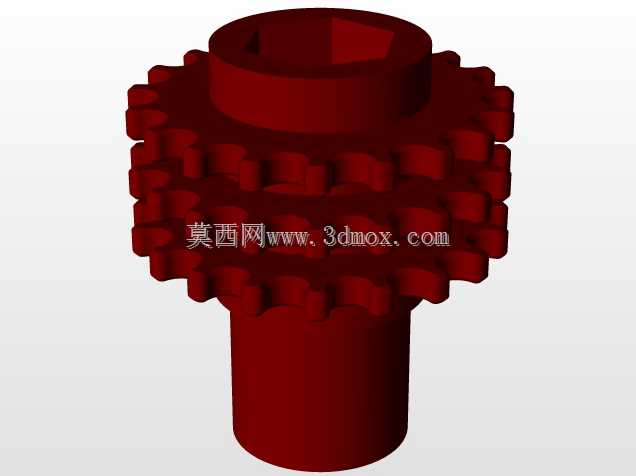

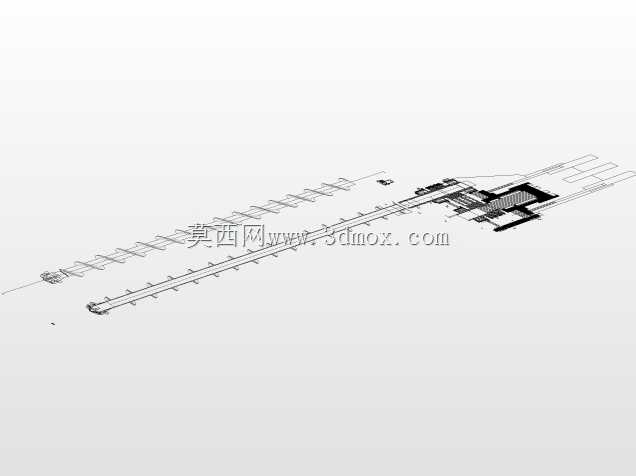

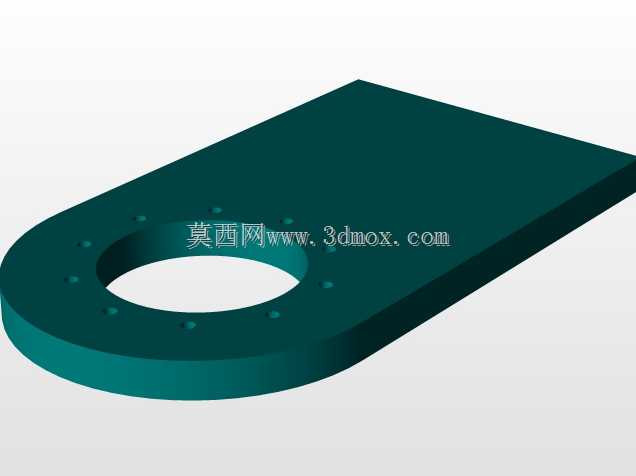

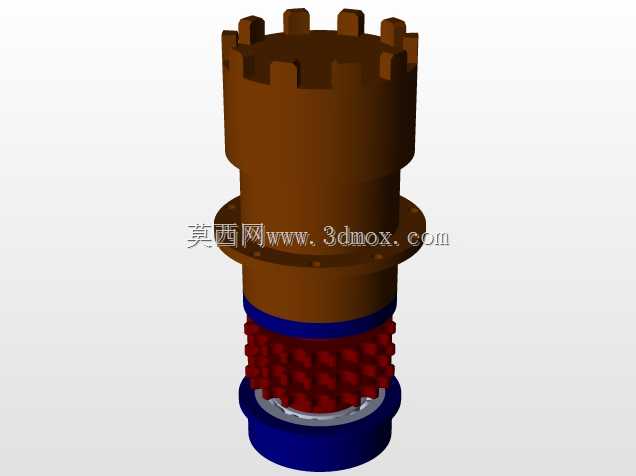

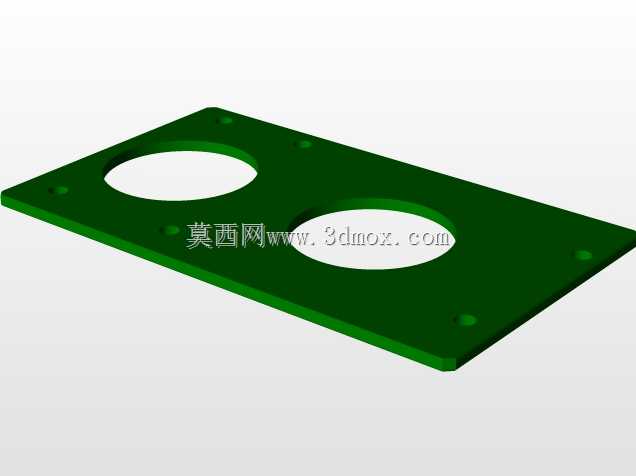

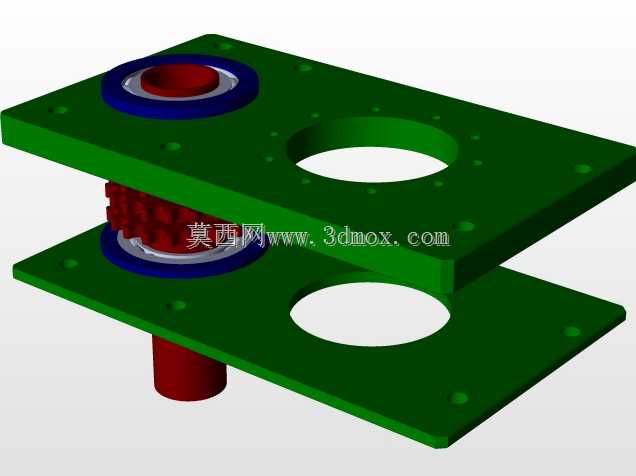

　　这套带头部集成系统的螺旋钻具，主要面向浅层岩土钻孔、地基锚固成孔、小型桩基施工、矿山浅层探矿钻孔这类作业场景，区别于普通手持螺旋钻，它将动力传输、钻杆导向、排屑导流的功能全部集成在钻具头部的安装基座上，不需要额外搭配独立的导向架就能完成稳定钻削作业。从结构设计逻辑来看，头部集成模块采用框架式安装基座，基座上预留了与进给滑台匹配的安装孔位，安装边界的孔位间距适配常规小型钻探滑台的通用安装尺寸，不需要对现有滑台做二次改造就能直接挂载，基座内部设置了动力输入轴的对接腔，可直接连接液压马达或者减速电机的输出端，动力传递路径短，钻削过程中扭矩损耗比分体式连接结构低15%左右。钻杆部分采用连续等距螺旋叶片设计，叶片螺距根据软土层、

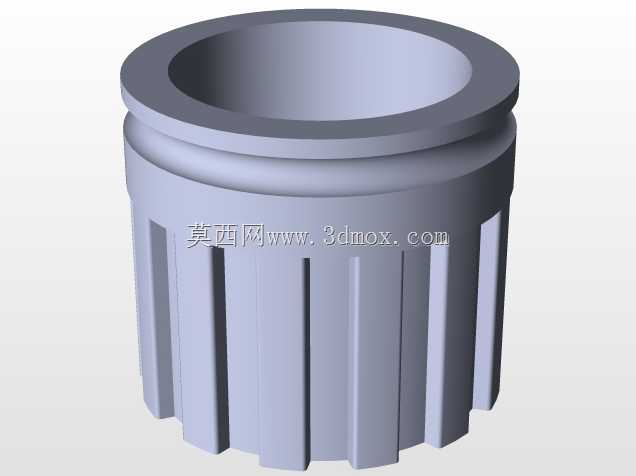

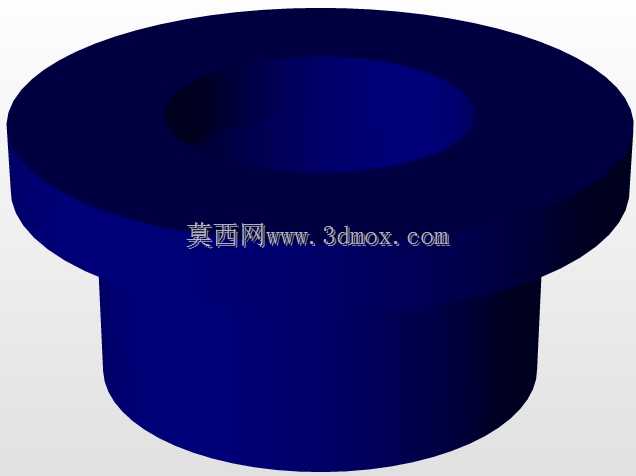

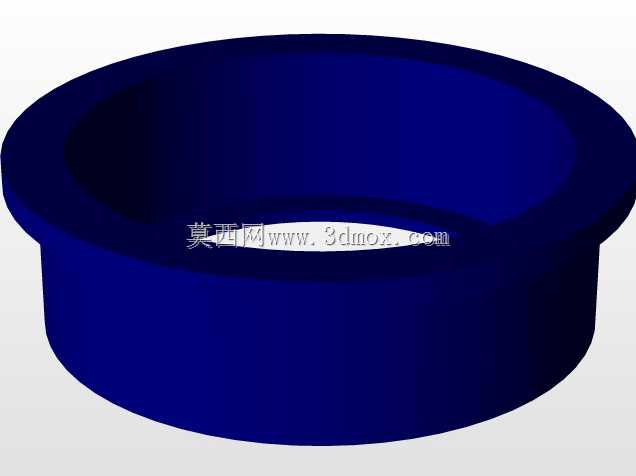

　　松散砂层的排屑需求做了匹配优化，钻削过程中切下的岩土碎屑会顺着螺旋叶片的导程自动向上输送，不需要额外搭配高压吹气或者冲水排屑的辅助结构，在无外接辅助排屑条件的野外作业场景下适配性更强。头部基座上还集成了钻杆径向限位结构，采用耐磨铜套作为径向支撑，钻杆高速旋转时的径向跳动量可以控制在0.2mm以内，避免长钻杆钻进过程中出现偏斜，保证成孔的直线度满足锚固、桩基施工的公差要求。钻具的头部模块还预留了冷却介质通道接口，在钻进硬质土层或者软岩地层时，可以接入压缩空气或者冷却水，从钻杆中心通道输送到钻头部位，既可以降低钻头切削齿的工作温度，也能辅助冲排滞留在叶片间隙的粘性岩土，避免糊钻导致的钻进阻力骤升。从安装适配性来看，

　　整套钻具的头部安装面到钻头底端的总长度，适配1.5米到6米的常规浅层钻孔深度需求，头部模块的外形尺寸控制在小型钻探设备的挂载边界内，既可以挂载在履带式小型钻探机的滑台上，也可以安装在挖掘机属具支架上做改装钻孔作业，不需要额外调整设备的挂载重心。设计过程中针对螺旋叶片的刚度做了专项优化，叶片采用加厚耐磨钢板冲压成型后与钻杆满焊连接，在钻进含砾石的土层时，叶片不会因为砾石的挤压出现变形，钻杆的芯管采用厚壁无缝钢管加工，承受钻进扭矩时的抗扭安全系数达到2.5以上，满足大扭矩钻进的强度要求。头部的集成框架还设置了防尘密封结构，在多粉尘的钻孔作业环境下，可以阻挡岩土碎屑进入内部的传动连接部位，延长支撑铜套和连接轴的维护周期，

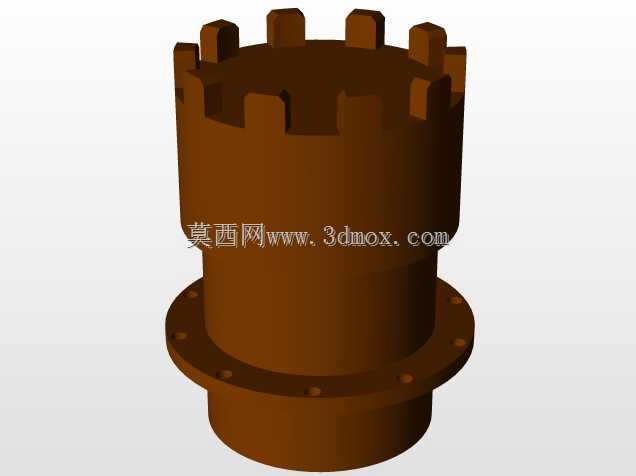

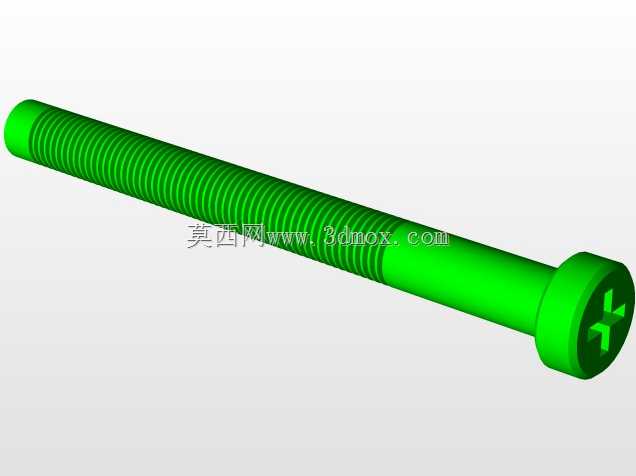

　　减少野外作业时的故障停机概率。钻头部位采用可更换切削齿设计，切削齿磨损后不需要更换整根钻杆，只需要拆卸头部的固定螺栓就能替换切削齿，降低现场作业的耗材成本。这套钻具的排屑螺旋叶片导程经过多轮现场测试调整，在含水率15%-25%的粘性土层作业时，不会出现岩土粘附在叶片上导致排屑不畅的问题，钻进效率比同直径的普通螺旋钻高20%左右。头部安装基座的连接接口采用通用标准尺寸，可适配市面上多数小型钻探设备的动力输出端，不需要定制专用的连接转接件，设备选型时的适配成本更低。
