蜗轮蜗杆减速驱动一体化传动装置结构

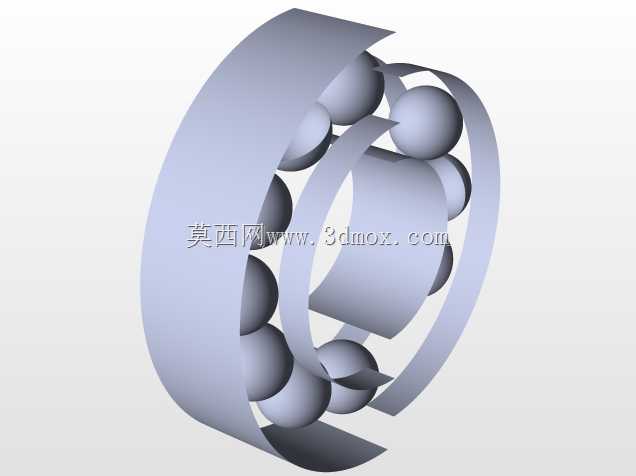

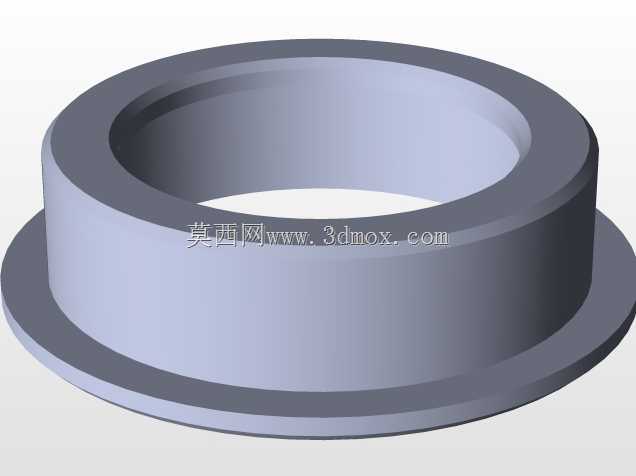

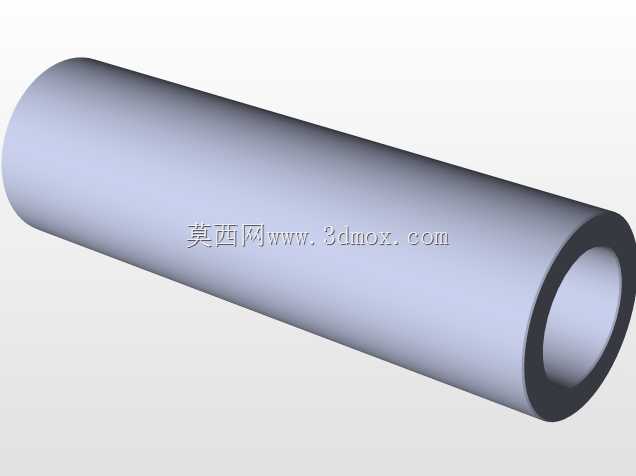

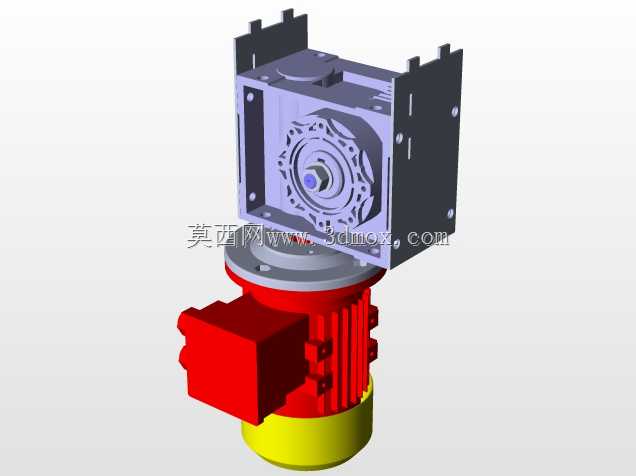

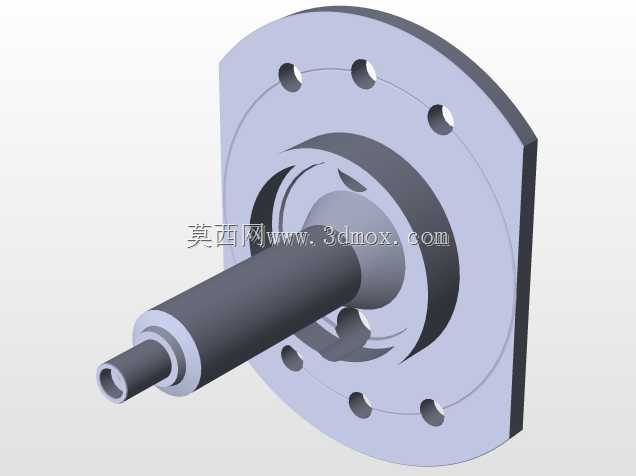

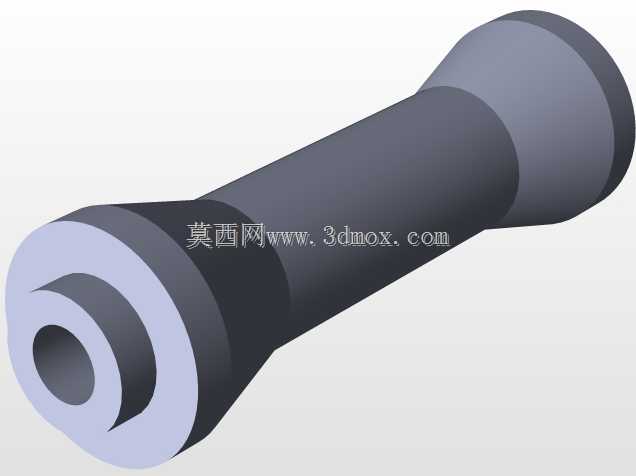

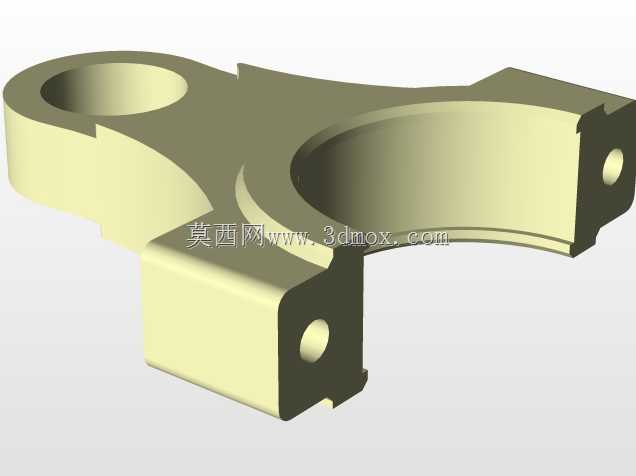

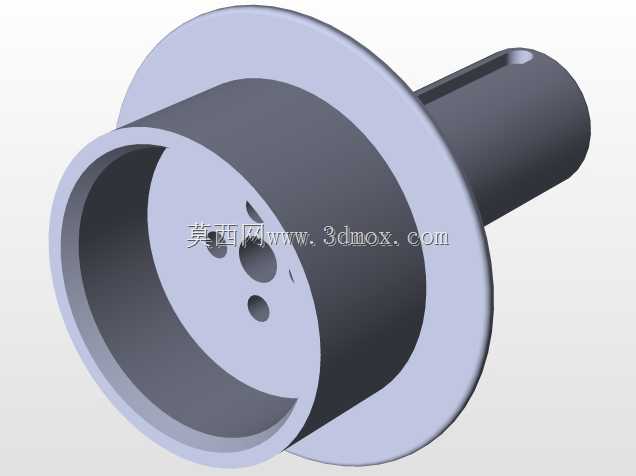

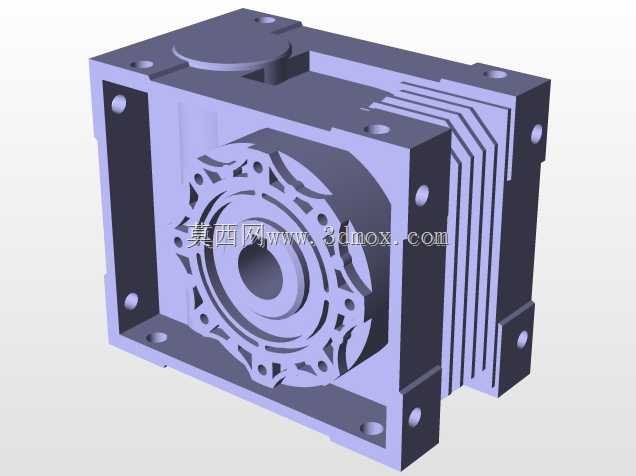

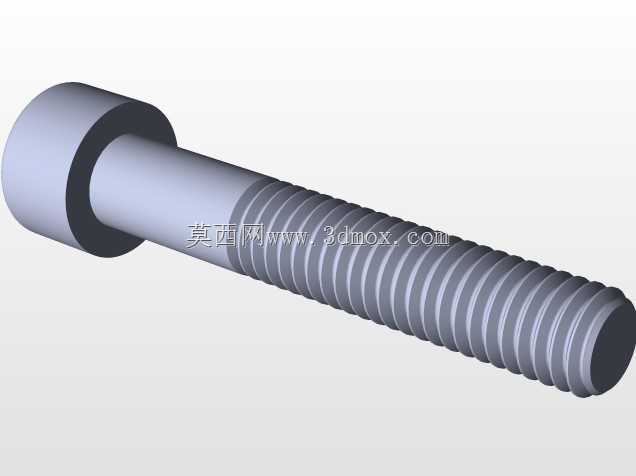

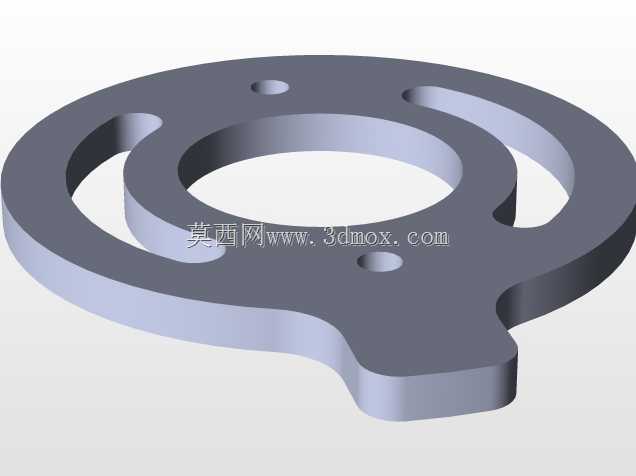

　　这套传动结构的核心是蜗轮蜗杆减速单元与驱动电机的直连集成设计，在轻工输送、小型自动化生产线、包装设备的辅机传动场景中应用十分广泛，这类集成式结构相比分体式的减速传动组，能大幅缩减安装占用的空间，减少传动环节的同轴度误差累积，很适合对安装空间有严格限制的中小型设备动力输入位使用。从结构布局来看，上部的蜗轮蜗杆箱体采用中空输出法兰设计，输出端的内孔可以直接对接设备的负载输入轴，不需要额外加装联轴器，法兰端面上的安装孔位做了等距排布，能适配不同安装角度的固定需求，箱体两侧伸出的安装支耳带长条形调节孔，方便安装时微调啮合间隙，也能抵消一部分安装面的平面度误差。下部的驱动电机与减速箱体采用止口定位直连，电机输出轴直接插入蜗杆输入端的连接孔，

　　靠键槽传递扭矩，取消了传统分体结构的联轴器连接环节，既缩短了整体轴向尺寸，也避免了联轴器找正不当带来的振动、异响问题。设计过程中优先考虑了传动效率与自锁性能的平衡，蜗轮采用锡青铜材质嵌装在铸铁轮毂上的结构，蜗杆采用合金钢淬火磨削加工，既能保证足够的耐磨寿命，也能在停机时实现反向自锁，避免负载端倒转引发的设备故障，这一点在倾斜输送、升降类辅机的应用场景中尤为重要，能省掉额外的制动组件，降低设备整体成本。安装边界方面，上部箱体的安装支耳间距、输出法兰的止口直径都做了通用化适配，能直接替换市面上同规格的常规NMRV系列减速机，不需要改动设备原有安装位的尺寸，电机端的接线盒位置做了侧向布置，不管是水平安装还是垂直安装，

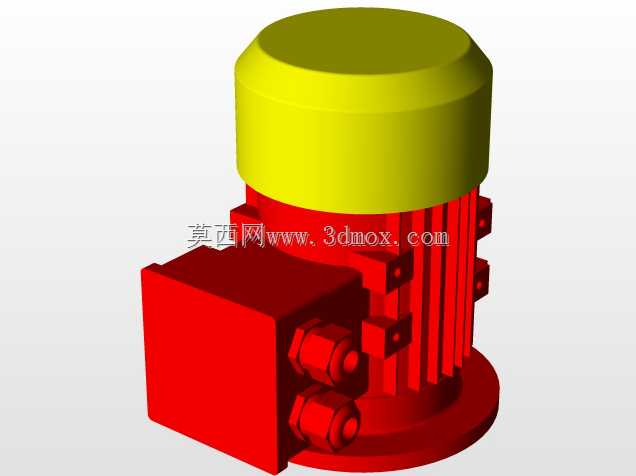

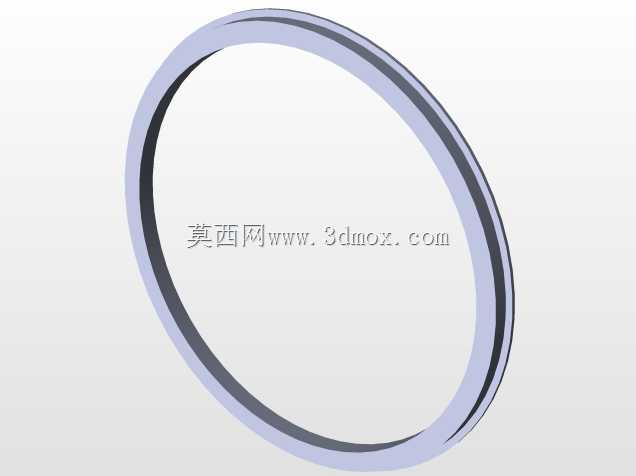

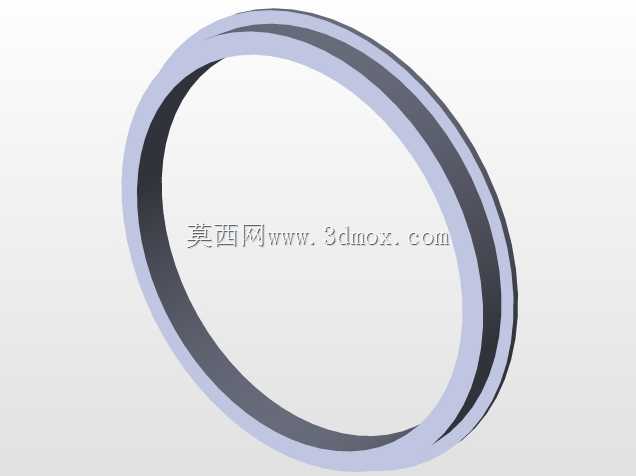

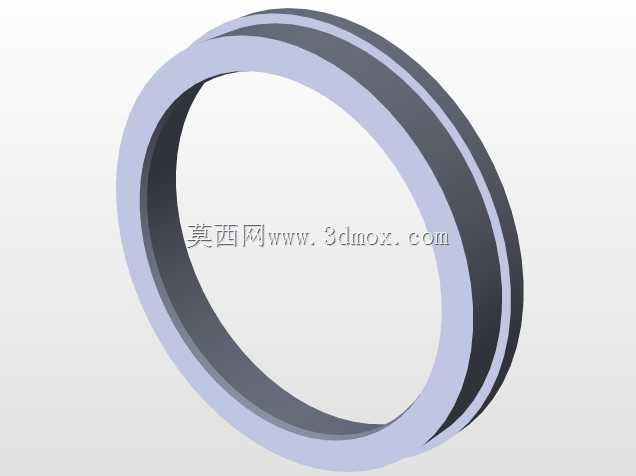

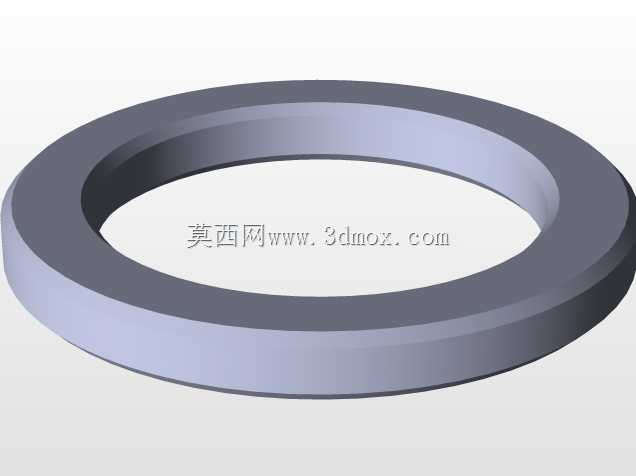

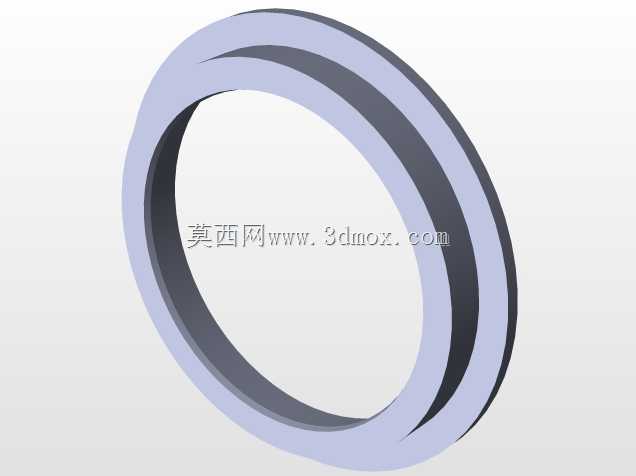

　　都能预留足够的接线操作空间，不会出现接线盒被安装架遮挡的问题。下部电机的散热筋沿轴向均匀排布，即使是在封闭的设备护罩内部安装，也能保证足够的散热面积，避免长时间满负载运行出现过热问题，电机尾部的端盖预留了风扇安装位，搭配黄色的风罩能形成定向的散热风道，把电机运行产生的热量顺着散热筋快速带出。在结构细节处理上，蜗轮箱体的结合面做了精密铣削加工，装配时涂覆密封胶就能保证足够的密封性能，不会出现润滑油渗漏的问题，箱体上预留的油位观察孔、注油孔、放油孔都做了标准化的螺纹规格，日常维护时不需要专用工具就能完成换油、油位检查操作。输出轴的密封采用双唇口骨架油封，能同时阻挡外部粉尘进入箱体内部，也能防止箱体内的润滑油顺着输出轴渗漏到负载侧，

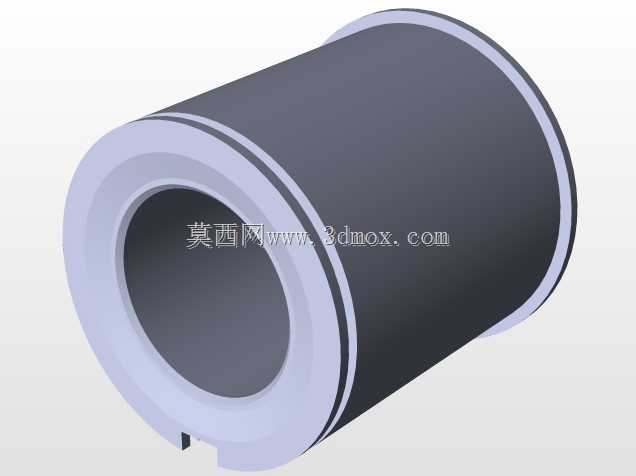

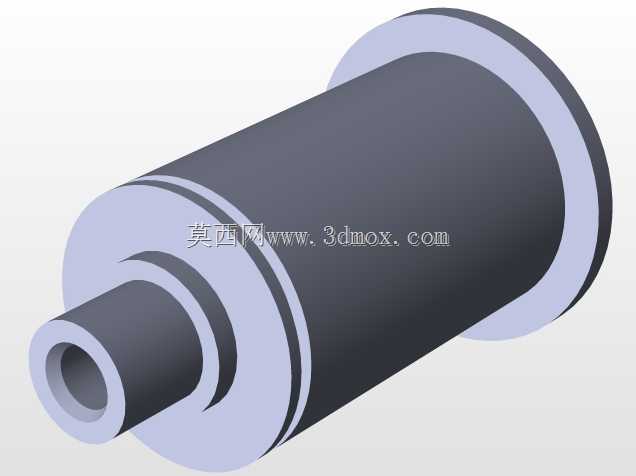

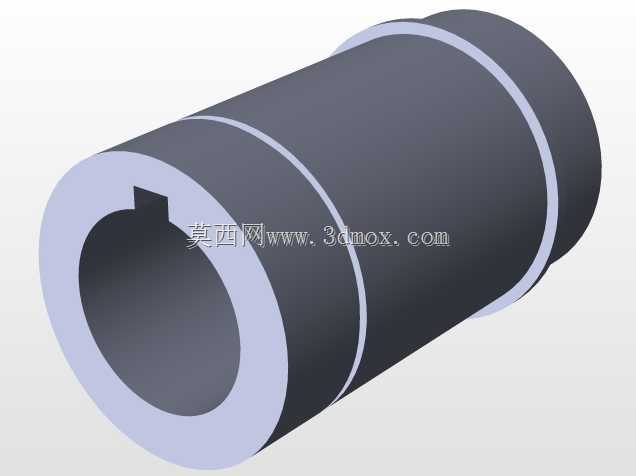

　　在多粉尘的生产车间环境中使用时，能大幅延长密封件的更换周期。这套结构在建模时把所有配合面的公差都做了对应标注，比如箱体与电机连接的止口配合采用H7/h6的间隙配合，既保证装配时的同轴度，也不会出现装配卡滞的问题，蜗轮与输出轴的配合采用H7/k6的过渡配合，靠平键传递扭矩，能承受频繁正反转带来的冲击载荷。在实际选型应用中，这套集成传动结构可以根据负载的转速、扭矩需求，更换不同速比的蜗轮蜗杆副，不需要改动外部安装尺寸，就能适配不同的运行参数需求，对于设备制造商来说，能减少安装支架的种类，降低备件库存的压力。设计时还考虑了不同安装姿态的润滑需求，箱体内部的油腔容积做了优化，不管是水平安装、垂直向上安装还是垂直向下安装，都能保证蜗轮蜗杆的啮合面有足够的润滑油浸润，不会出现干磨的问题，这一点相比很多只适配单一安装姿态的减速结构，适用场景要宽泛很多。
