长节距输送用双排滚子链条结构设计

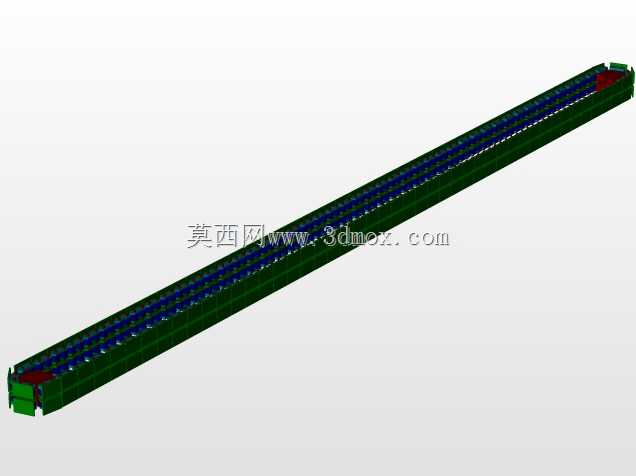

　　在自动化输送线、重型物料搬运设备、农机传动系统以及轻工包装生产线的动力传递与物料承载环节，链传动凭借不打滑、传动比精准、可适应高温多尘恶劣工况的特性，始终是核心传动方案的首选，而链条作为链传动的核心执行部件，其结构设计合理性直接决定整套传动系统的运行寿命与负载能力。本次设计的长节距双排滚子链条，针对大跨距输送场景做了专项结构优化，区别于常规短节距传动链，该链条将单节节距放大至常规传动链的2.5倍，在满足同等输送长度要求下可减少近60%的链节拼接数量，大幅降低铰接点磨损带来的累计伸长量，适配12米以内的无支撑跨距输送工况，常见于汽车焊装线的工件移载、建材行业的板材输送、冷链仓储的周转箱输送等场景。从结构设计逻辑来看，

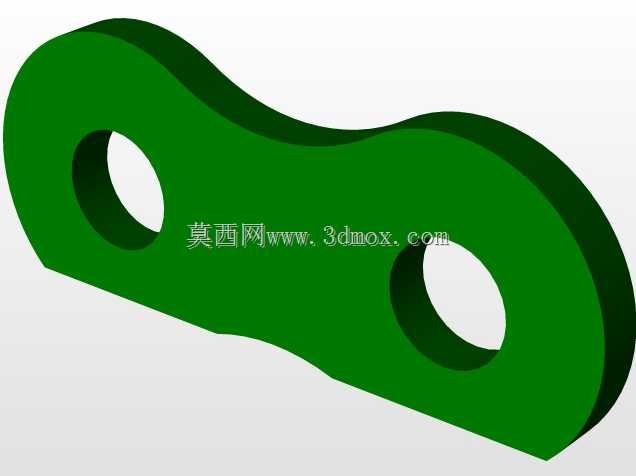

　　该链条采用双排并列布局，两排链片之间通过加长销轴实现刚性连接，销轴与外链片采用过盈压装配合，过盈量控制在0.02-0.03mm之间，既保证连接强度又避免压装过程中链片出现微变形；内链片与套筒同样采用过盈配合，套筒与销轴之间预留0.04-0.06mm的间隙填充润滑脂，滚子与套筒之间采用间隙配合，保证链条绕经链轮时滚子可自由转动，减少啮合过程中的滑动摩擦。设计过程中优先考虑了安装边界的适配性，链条单排宽度控制在22mm，双排总安装宽度为62mm，配套链轮的齿宽需预留单侧2mm的窜动间隙，避免安装同轴度误差导致的卡滞问题；链条最小回转半径适配12齿链轮的分度圆尺寸，在做张紧机构设计时，张紧行程需预留至少两个链节长度的调节量，

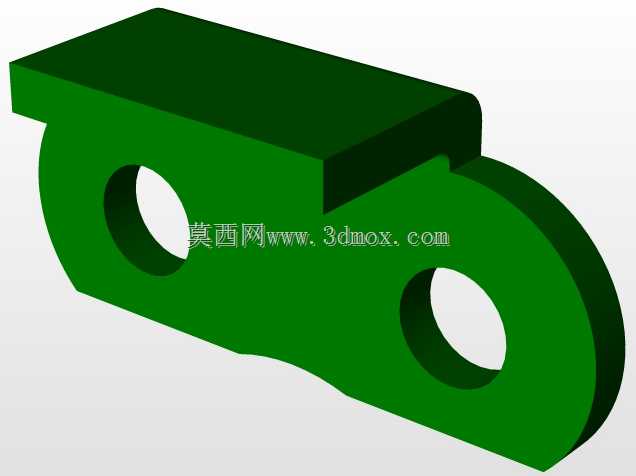

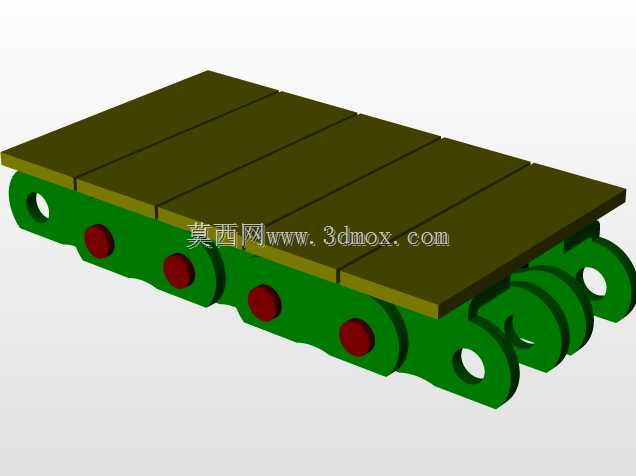

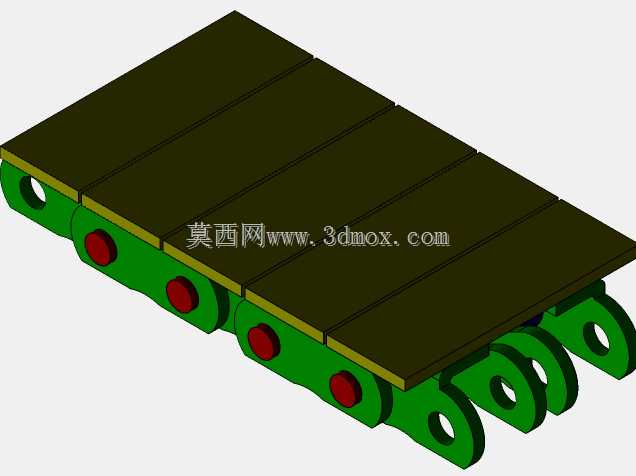

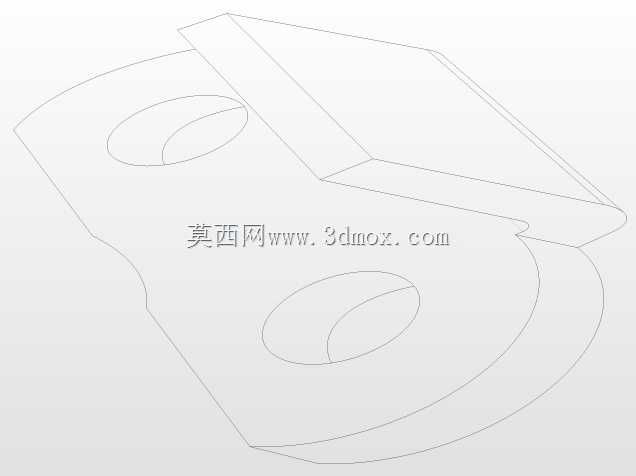

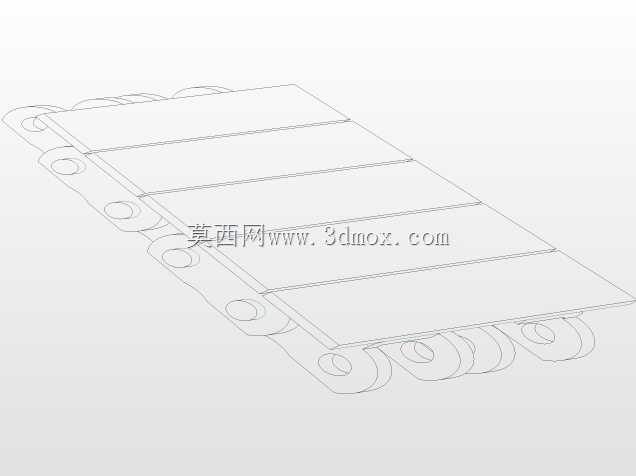

　　抵消链条运行初期的磨合伸长量。针对不同工况的负载需求，链片采用40Mn材料冲压成型后做调质处理，硬度控制在HB220-250之间，兼顾强度与抗冲击韧性；销轴采用20CrMnTi材料做渗碳淬火处理，表面硬度达到HRC58-62，硬化层深度0.8-1.2mm，保证铰接位置的耐磨性能；滚子采用20号钢冷挤成型后做表面渗碳处理，啮合面硬度HRC50以上，可承受链轮齿面的反复冲击。在实际应用场景中，该链条可根据需求在链节上加装附件，比如带弯板的链节可直接固定工装板承载工件，带加长销轴的链节可挂载吊具实现悬挂输送，无需额外改造链条主体结构。设计时还特意规避了常规链条容易出现的跳齿问题，将链片的腰型孔位置度公差控制在0.05mm以内，

　　每10个链节的累计节距误差不超过0.1mm，保证与链轮啮合时每个滚子都能顺利进入齿槽，即使在高速运行（线速度不超过2m/s）工况下也不会出现啮合冲击异响。对于设备维护端而言，该链条的铰接位置预留了润滑脂注油通道，可在不停机状态下通过自动注油系统定期补充润滑，相比开放式无润滑结构，使用寿命可提升3倍以上；链节之间采用可拆式销轴设计，当单个链节出现磨损时，只需冲下对应销轴即可更换损坏链节，无需整链报废，大幅降低设备运维成本。在安装尺寸校验阶段，需保证两轴的平行度误差不超过千分之一，链轮的共面误差不超过0.5mm/m，否则会出现单侧链片偏磨、滚子异常碎裂的问题；链条初始张紧力控制在链条工作拉力的1%-2%，张紧力过大会加剧销轴与套筒的磨损，张紧力过小则容易在启动瞬间出现跳齿。该结构的链条相比皮带传动，可在-20℃到150℃的环境温度下稳定运行，不会出现低温硬化、高温伸长失效的问题，也不会像齿轮传动那样对中心距有严格的公差要求，适配多种非固定中心距的传动场景，尤其适合长距离、重载、低速的输送与动力传递工况。
