建筑地基钢筋排布结构三维设计

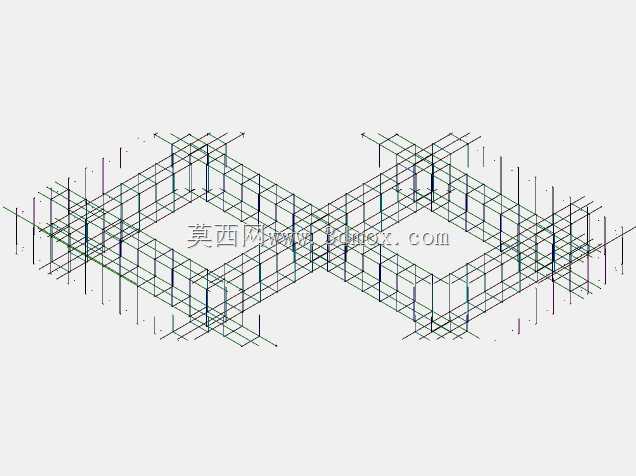

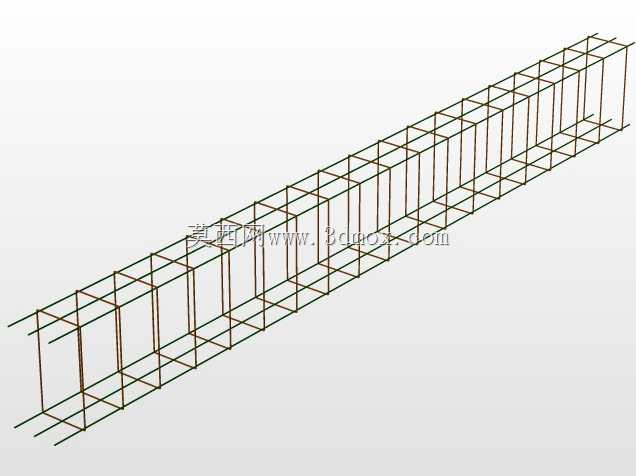

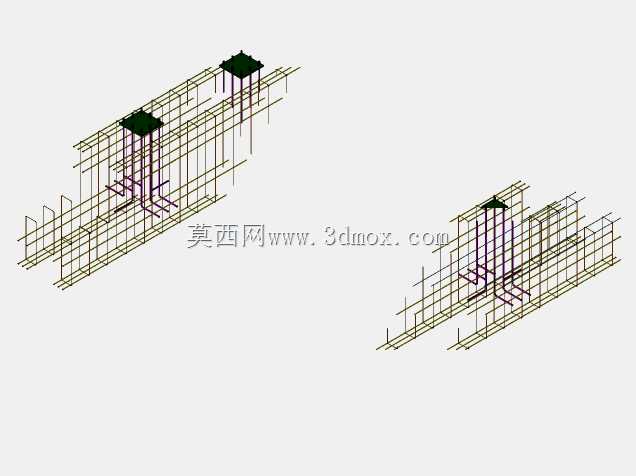

　　在民用住宅、工业厂房、多层商业建筑的土建施工环节，地基钢筋骨架的排布精度直接决定上部结构的荷载传递效率，也是现场施工前技术交底的核心参考内容，这套三维结构完整还原了双区块连体地基的钢筋绑扎逻辑，能帮结构工程师快速核对不同区域的钢筋锚固长度、交叉节点的绑扎顺序，避免现场施工出现钢筋错位、保护层厚度不足的问题。从实际施工场景来看，这类连体地基多用于两个相邻建筑单元的基础衔接部位，需要同时承载两个区块的竖向荷载，还要抵消不均匀沉降带来的横向拉应力，设计时特意在两个区块的衔接位置做了钢筋贯通处理，没有在衔接面留施工缝对应的钢筋断点，能有效避免后期衔接部位出现结构开裂。整个钢筋骨架采用纵横双向排布逻辑，横向受力筋沿地基短跨方向通长布置，

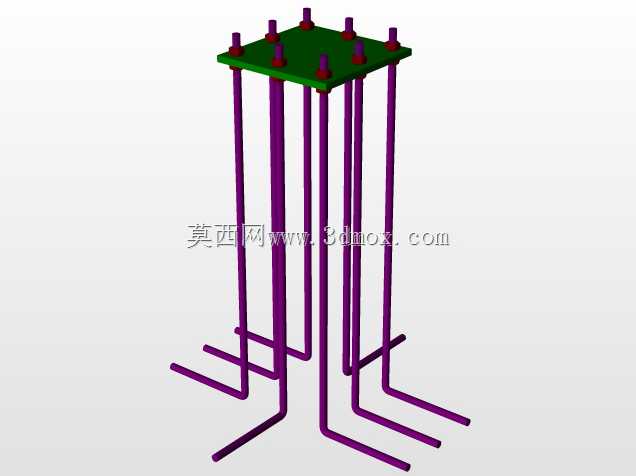

　　纵向分布筋与横向筋垂直交叉，所有交叉节点都预留了绑扎点位，现场施工时可直接按照三维模型的点位顺序依次固定，不用再反复核对二维图纸的钢筋编号。从安装边界来看，这套钢筋骨架的外围尺寸完全匹配常规独立基础的基坑开挖边界，底部预留了50mm的混凝土保护层垫块安装空间，竖向插筋的伸出长度满足上部结构柱的钢筋锚固要求，插筋的排布间距和上部柱的纵筋位置一一对应，施工时不用额外调整插筋位置就能直接承接上部柱的钢筋绑扎作业。设计过程中特意规避了钢筋排布的常见问题，比如在转角位置没有出现三根钢筋同时交汇于一点的情况，所有转角处的钢筋都做了错位排布，避免节点位置钢筋过密导致混凝土浇筑时出现振捣不密实的空腔，同时在地基的边缘位置，

　　钢筋的弯钩角度统一采用135度标准弯钩，弯钩的平直段长度满足抗震设防的相关要求，适配大部分抗震设防烈度区域的施工要求。对于结构设计从业者来说，这套模型可以直接作为同类连体地基钢筋排布的参考模板，调整不同区域的钢筋直径、排布间距就能快速适配不同荷载等级的地基设计需求，不用从零开始搭建钢筋骨架，能大幅缩短结构设计阶段的建模周期。现场施工人员也可以通过三维模型直观理解不同位置钢筋的受力作用，区分受力筋和分布筋的排布逻辑，避免出现钢筋放反、排布间距不符合设计要求的低级错误，尤其是在两个区块的衔接部位，通过三维模型可以清晰看到贯通钢筋的穿设顺序，不用在二维图纸上反复对照剖面找钢筋的走向。另外模型里的所有钢筋都采用线性实体建模，

　　没有用简化的线框代替，能直接导出不同位置的剖面视图，用来做施工前的技术交底材料，比传统的二维剖面图纸更直观，哪怕是刚入行的施工人员也能快速看懂钢筋的排布逻辑，减少技术交底的沟通成本。在实际项目应用中，这类地基结构还可以根据现场的地质条件调整钢筋的排布密度，比如在软土地基区域，可以加密横向受力筋的排布间距，提升地基的整体抗变形能力，模型里的所有钢筋参数都保留了可编辑属性，调整时只需要修改对应钢筋的阵列间距就能快速完成调整，不用重新绘制单根钢筋的路径。
