Arris调制解调器与交换机机架冷却安装结构

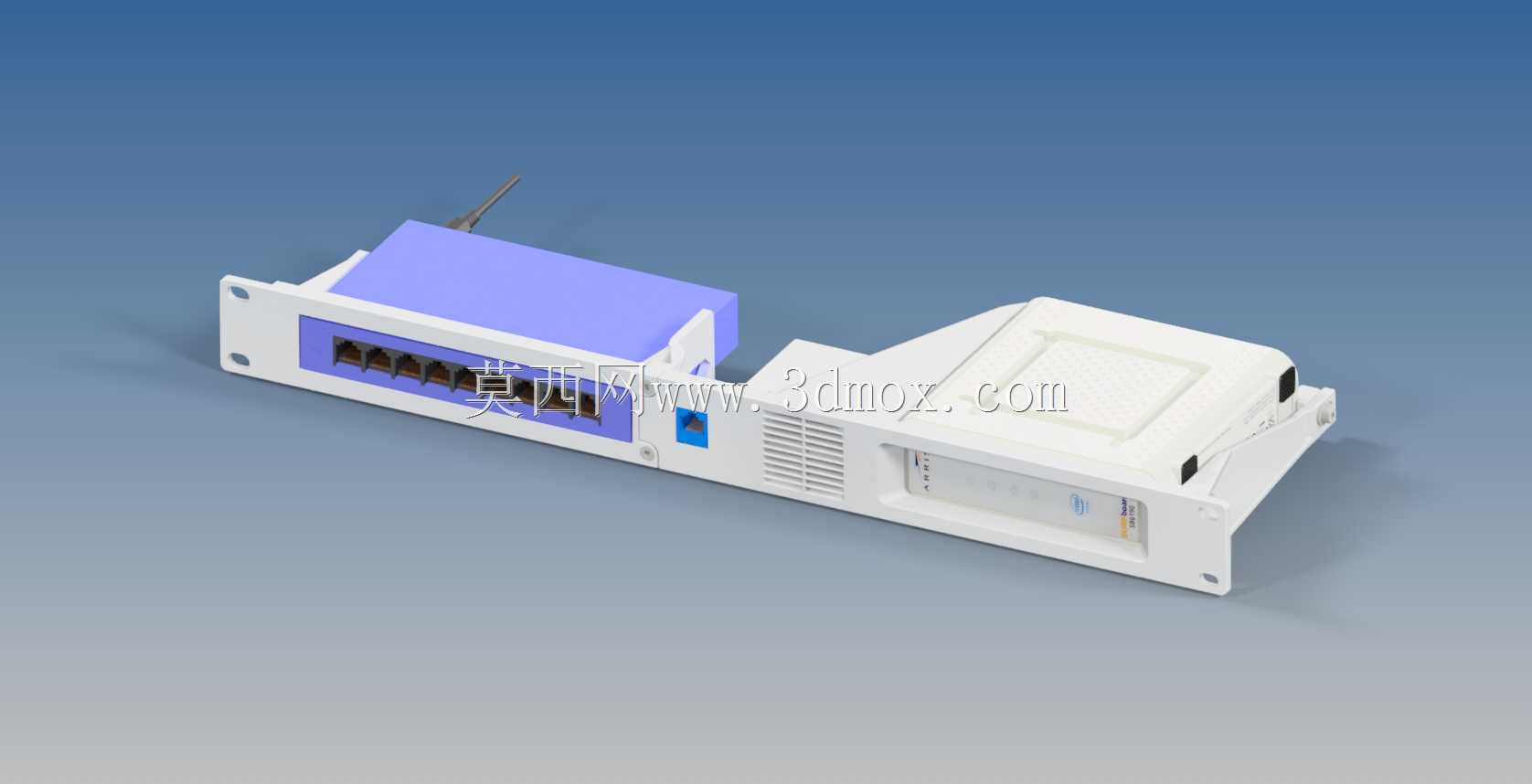

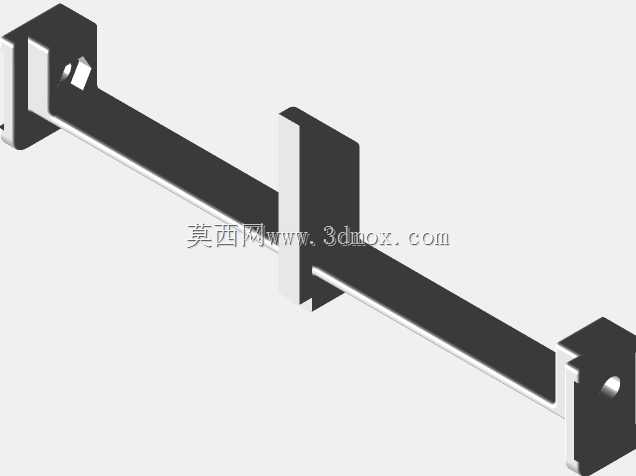

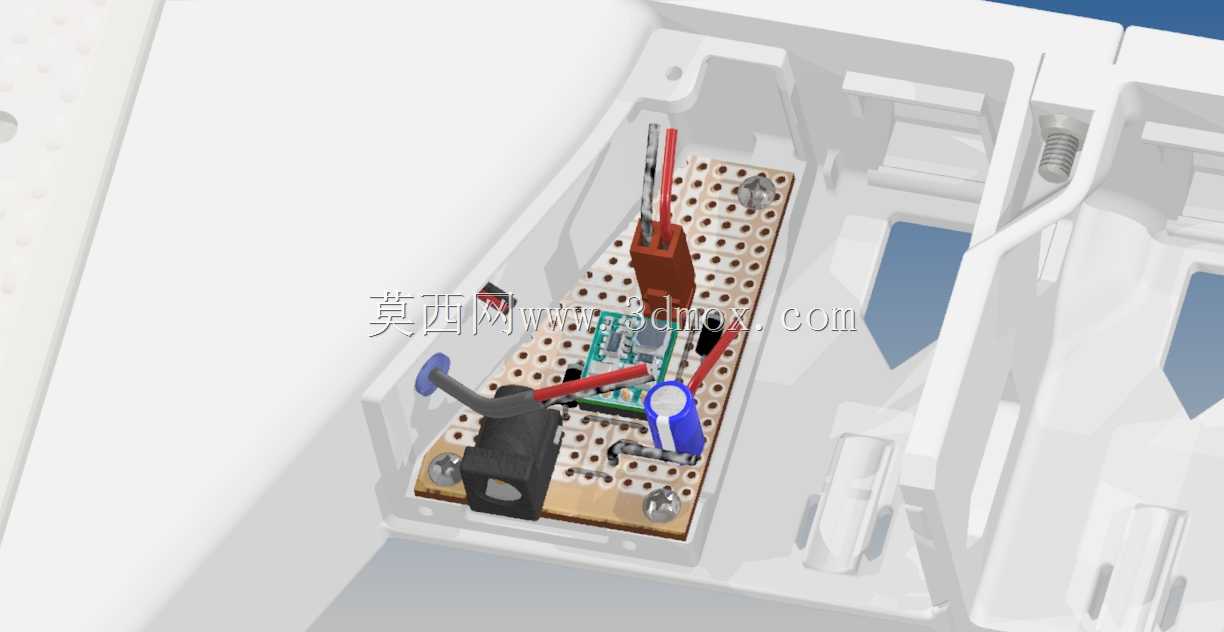

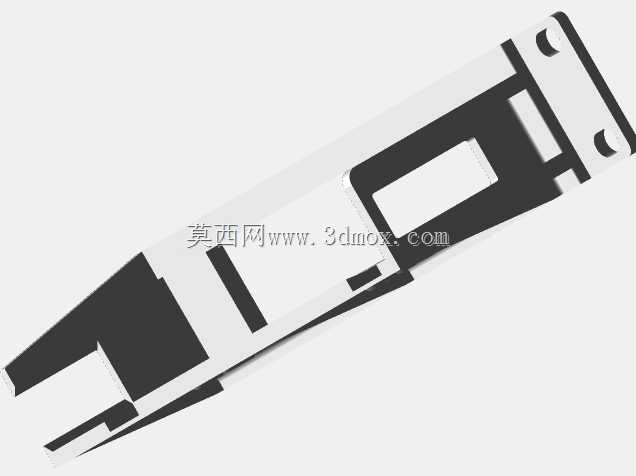

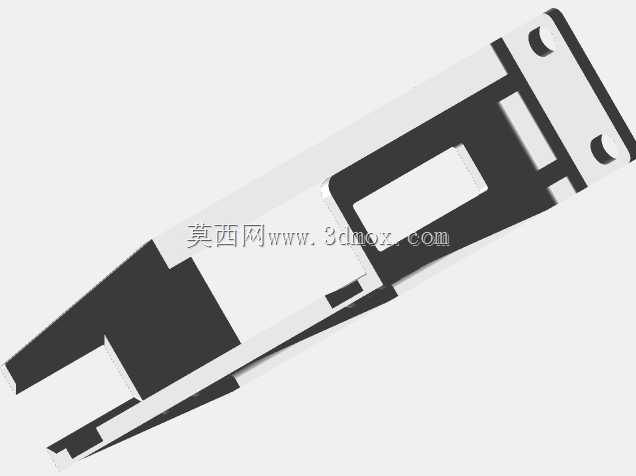

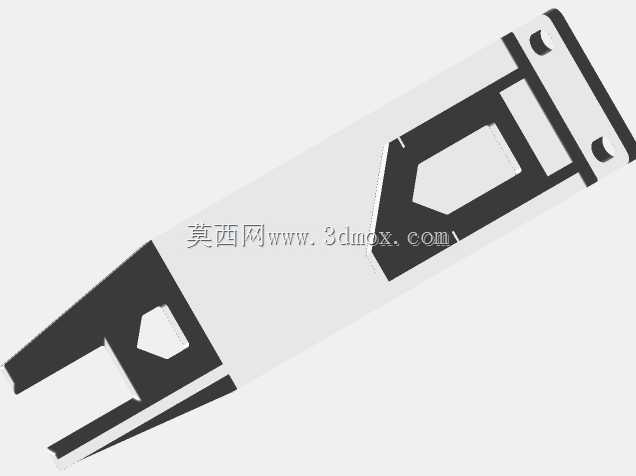

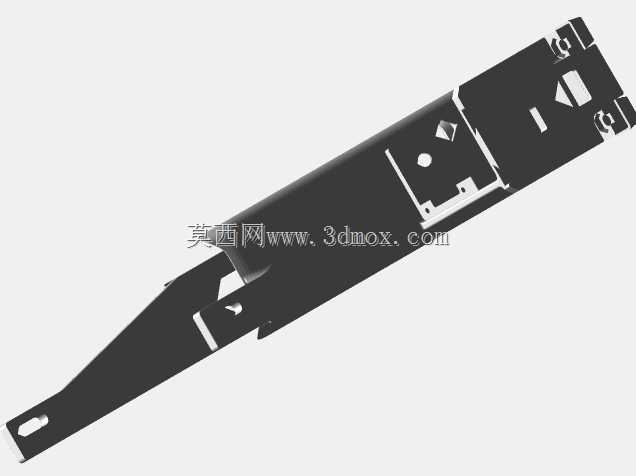

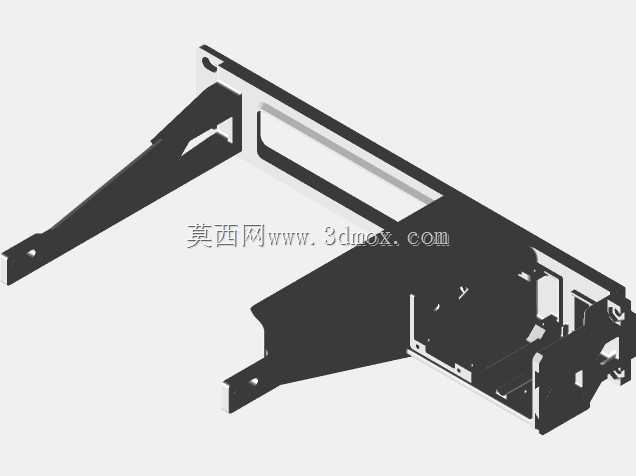

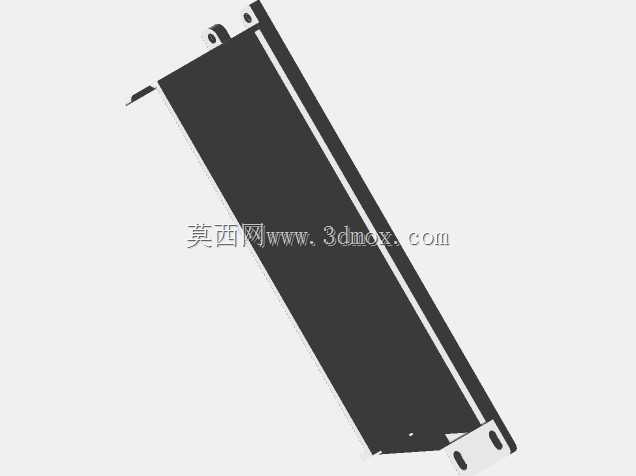

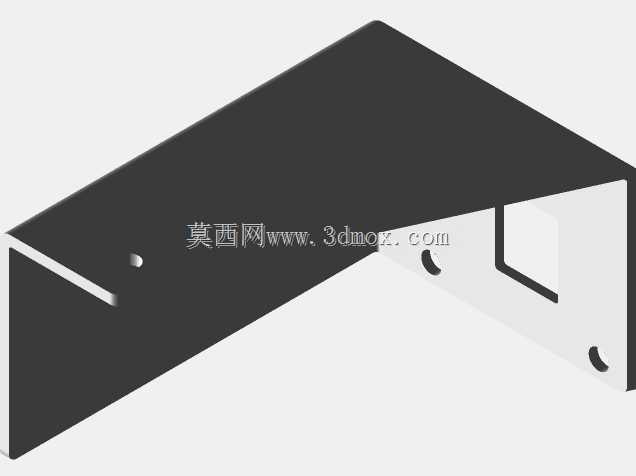

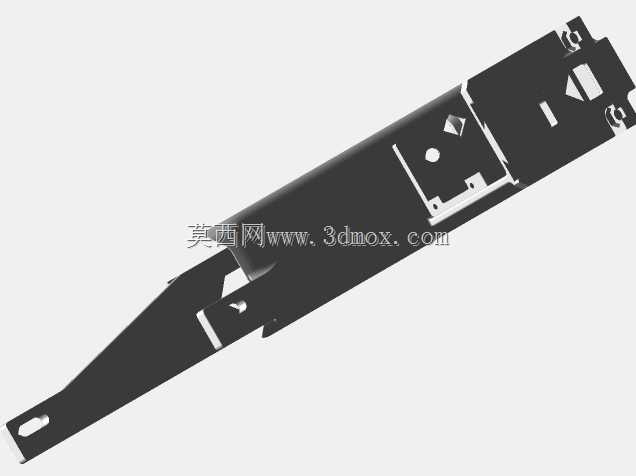

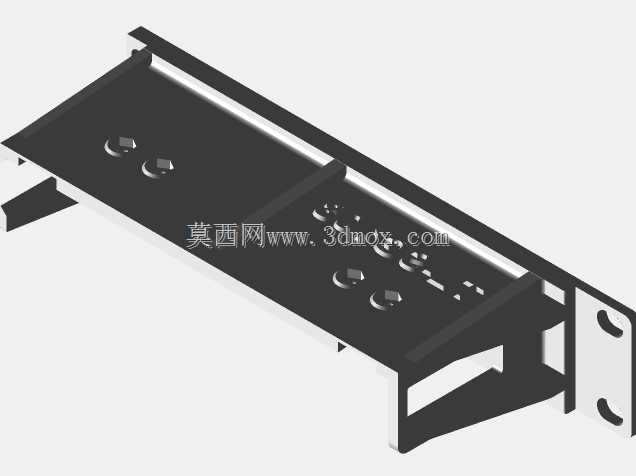

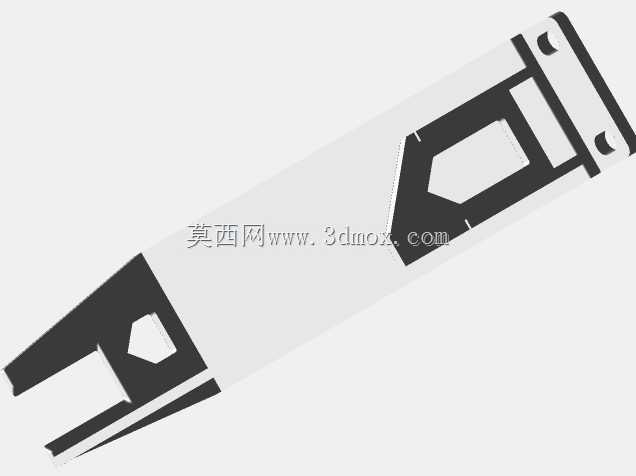

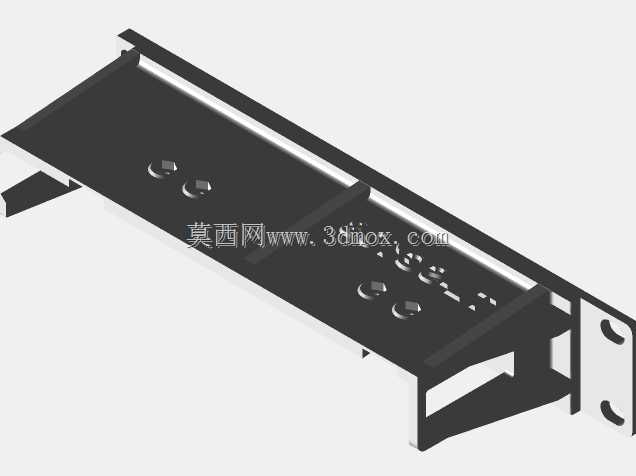

在弱电井、小型机房、家庭网络机柜这类空间紧凑的部署场景中，线缆调制解调器与桌面式交换机的安装一直存在痛点：零散放置占用机柜宝贵的U位空间，设备叠放易遮挡通风孔造成过热宕机，外置电源走线杂乱增加后期维护难度，这套集成冷却结构的19英寸机架安装组件，正是针对这类实际部署痛点开发的结构方案。整套安装结构采用左右分体式布局，可同时适配Arris SB6190冲浪板电缆调制解调器与TP-Link TL-SG108交换机的安装固定，也可兼容同尺寸的Netgear入门级交换机，无需额外采购独立设备安装托盘，直接适配标准19英寸机架的安装孔位，大幅提升机柜内部的空间利用率。散热系统是这套结构的核心设计点，集成了带稳压供电模块的轴流风扇，风扇出风路径正对两台网络设备的散热格栅区域，可形成贯穿设备壳体的强制对流风道，避免设备长期高负载运行时因积热出现降频、断连问题；风扇供电部分额外增设了小型调压模块，可适配4.5-13.8V的宽幅直流输入，解决多数壁装式电源适配器空载输出电压偏高易烧毁风扇的问题，电源接口采用5.5mm×2.1mm规格的通用直流插头，可直接匹配多数网络设备的备用供电接口，无需额外定制供电线材。结构细节上，支架一侧预留了标准keystone模块安装位，可直接部署网络直通模块、语音模块等常用弱电配件，无需额外配置理线架；支架内侧设置了蓝色LED导光结构，光线可从后部照亮风扇区域，在光线昏暗的机柜内部无需额外照明即可观察风扇运行状态。安装边界方面，整套组件的安装深度控制在220mm以内，可适配深度不小于220mm的小型壁挂机柜、开放式机架，不会出现支架突出机柜前门、干涉柜门关闭的问题；分体式的结构设计也支持单独使用调制解调器安装段，当部署场景不需要接入交换机时，可拆除交换机侧的支架段，仅保留调制解调器固定、散热与供电结构，适配更小的安装空间。结构件的棱边均做了倒钝处理，避免安装维护时划伤施工人员手部，设备固定位预留了对应的走线缺口，设备电源线、网线可顺着支架内侧的理线空间排布，避免线缆挤压弯折造成接触不良。
