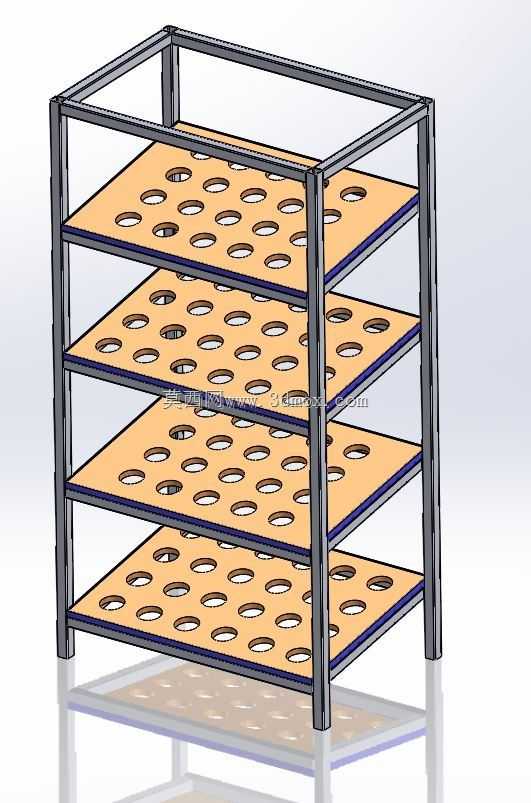

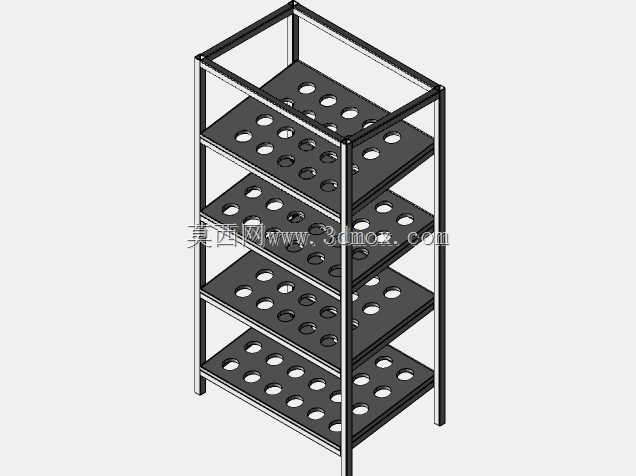

车间数控刀具多层存放置物架结构

这款数控刀具存放架主要面向机加工车间的刀具管理场景，解决加工中心、数控车床所用刀柄、刀具零散堆放，取用查找耗时、刀具磕碰损伤的实际问题，适配BT、CAT等通用规格数控刀柄的竖直存放需求。整体采用方管焊接成型的框架式结构，四根主立柱作为核心承重构件，框架连接处做满焊打磨处理，避免应力集中导致的结构变形，可适配车间工具柜旁、机床侧方空闲区域的摆放，整体占地宽度控制在800mm区间，深度600mm，整体高度1200mm，不会遮挡机床操作面板，也不会占用过多人行通道空间，底部预留100mm的离地间隙，方便日常地面清扫，避免切削液、铁屑堆积在架体底部造成锈蚀。四层置物搁板分层排布，层间距根据常用数控刀具的长度做差异化设置，最下层搁板距离地面200mm，可放置长度较长的加长杆刀具，往上各层间距依次递减，适配不同长度的标准刀柄、面铣刀盘等刀具存放，每层搁板采用密度板搭配金属包边的结构，板面按照统一孔距排布圆形插孔，插孔直径适配常用刀柄的夹持段直径，刀具插入后可保持竖直状态，避免刀头接触硬物磕碰崩刃，也能防止刀柄锥面沾染灰尘、铁屑，影响后续装夹精度。搁板与主框架之间采用螺栓连接，可根据实际存放刀具的长度需求调整层间距，无需焊接改动，适配不同加工场景的刀具存放需求。框架表面做喷塑处理，耐切削液腐蚀、耐油污，日常清理只需用抹布擦拭即可，搁板表面做耐磨涂层处理，频繁插拔刀具也不会出现表层脱落的问题。设计过程中优先考虑刀具存取的便利性，每层搁板的插孔排布采用矩阵式布局，相邻插孔之间预留足够的手指操作空间，取放刀具时不会碰到相邻位置的刀具，避免误碰导致刀具掉落。架体顶部预留可选配的挡边安装位，若放置在通道旁可加装挡边，防止刀具滑落；底部可选配脚轮组件，转换为移动式刀具架，适配需要频繁在多台机床之间转运刀具的生产场景，脚轮带刹车结构，停放时可锁定位置，避免架体滑动。整体承重经过校核，每层搁板可均匀承载30kg的刀具重量，满负载状态下框架形变量小于0.5mm，不会出现搁板弯曲、框架歪斜的问题，适配机加工车间长期高负荷使用的工况。
