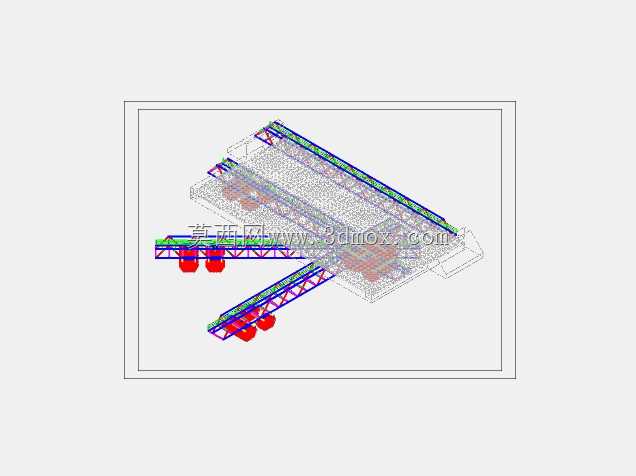

跨河道管架支撑结构三维设计

这套跨河道管架结构，主要应用于河道两岸的管线跨接场景，解决输水、输气或者工艺管线无法通过河床埋设、绕行成本过高的实际工程问题，在市政管线配套、工矿企业厂区跨河管线布设场景中十分常用。从结构设计逻辑来看，整体采用桁架式承重框架作为主体，主受力段沿河道跨度方向延伸，两侧设置落地支撑段与河岸基础衔接，桁架杆件采用三角稳定构型排布，能够在控制整体用钢量的前提下，最大化提升结构的抗弯、抗扭性能，避免跨中位置在管线荷载、风荷载甚至偶然积雪荷载作用下出现过大挠度。结构上预留了多组管线固定支座，对应不同管径的管线排布需求，支座位置沿桁架横梁等间距布置，既可以均匀分配管线荷载到主桁架节点，也能避免管线自重直接作用在桁架非受力杆件上造成局部变形。两侧延伸的悬臂段结构，主要用于衔接河岸侧的管线走向，避免管线在河岸接驳位置出现过大的弯折角度，降低管线长期运行的应力集中风险。安装边界方面，主跨长度适配常见中小型河道的水面宽度，两侧支撑脚预留了基础连接孔位，可与河岸的混凝土预埋基础通过螺栓锚固，安装时不需要在河道内设置临时支撑桩，减少水下作业的施工难度与成本。结构的侧向设置了连续的防护横梁，既可以作为管线安装时的施工操作防护，也能在长期运行中阻挡河面漂浮物对管线的直接撞击，提升整套管线系统的运行可靠性。设计过程中已经对不同荷载组合下的杆件受力做了匹配校核，各连接节点的板件厚度、杆件规格都对应受力等级做了区分，非受力区域的辅助杆件在满足构造要求的前提下做了轻量化处理，平衡结构强度与整体自重的关系，降低基础承载负荷。
