管道施工临时拔管辊支撑导向结构

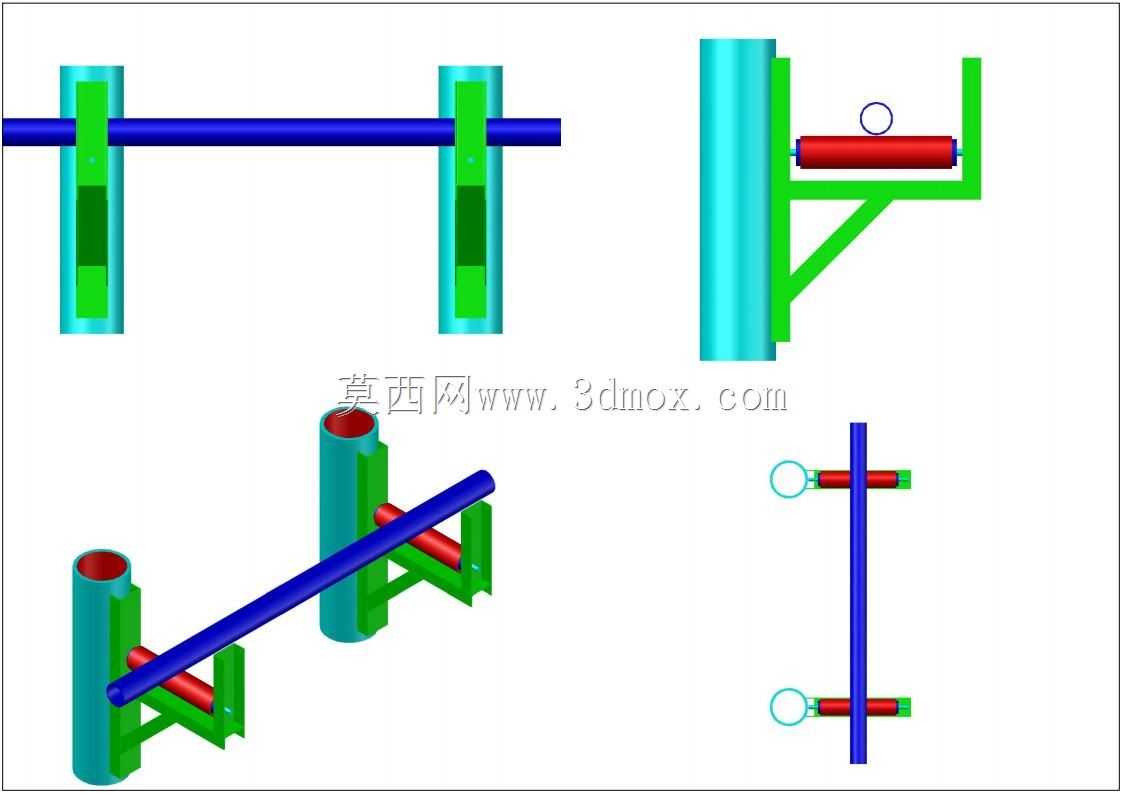

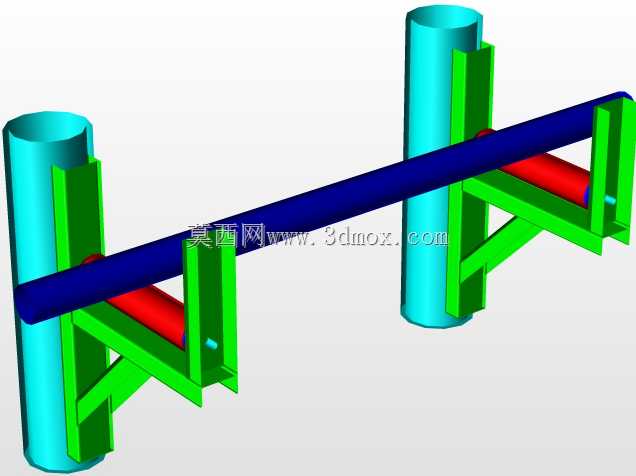

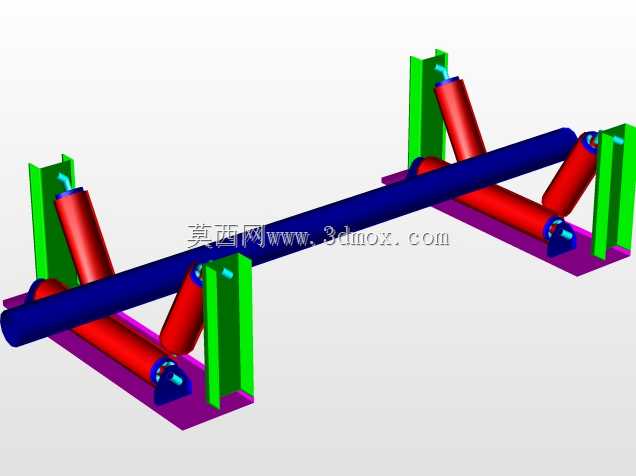

　　在长距离管线铺设、老旧管路更换、厂区工艺管道改造的现场作业场景里，经常会遇到管材穿入预埋套管、跨段拖拽移位、对接调整时的摩擦卡滞问题，尤其是大口径金属管、厚壁复合管自重较大，直接在支架或地面拖拽不仅会刮伤管材外防腐层，还会增大牵引阻力，甚至造成管口变形、对接错位，这套拔管辊结构就是针对这类现场临时作业需求设计的辅助支撑导向构件。从结构组成来看，整套构件包含竖向支撑立柱、水平承载辊轴、三角加强筋板、管卡固定组件几个核心部分，竖向支撑立柱采用空心圆管型材制作，既保证足够的轴向承压能力，又能控制整体自重，方便现场人工搬运移位，不需要借助大型吊装设备就能完成布设。水平承载辊轴是直接与管材接触的部件，采用光滑圆柱结构，表面做钝化处理，

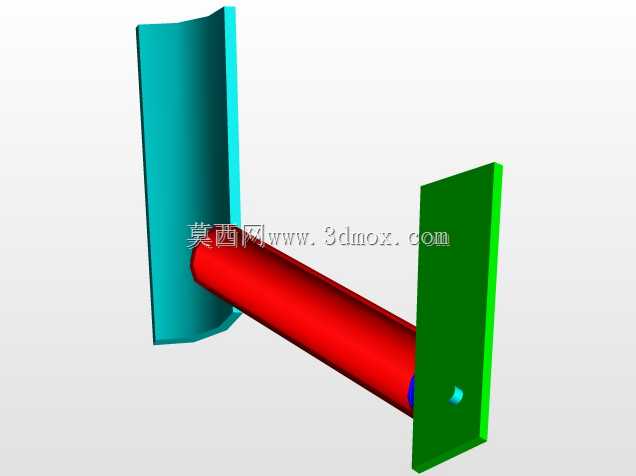

　　避免尖锐棱角划伤管材表面，辊轴两端通过轴座固定在两侧的支架臂上，能够绕自身轴线自由转动，当管材沿轴向牵引移动时，辊轴随管材拖动同步转动，将滑动摩擦转化为滚动摩擦，大幅降低牵引过程中的阻力，减少管材表面的磨损。三角加强筋板焊接在竖向立柱与水平支架臂的连接位置，针对管材压载时的弯矩受力做补强，避免支架臂受载后出现下弯变形，保证辊轴的水平度，防止管材移动过程中出现跑偏、卡滞。管卡固定组件设置在竖向立柱的侧方，能够根据现场的固定点位，将整套拔管辊临时固定在已安装的竖向管道、临时支架立杆或者预埋桩体上，不需要做永久焊接固定，作业完成后可以快速拆卸，转运到下一个作业点重复使用。设计过程中充分考虑了现场作业的复杂工况，首先是安装边界的适配性，

　　竖向立柱的长度预留了足够的调节余量，能够适配不同高度的作业面，不管是地面管沟内的穿管作业，还是架空管廊上的管路对接，都可以通过调整固定管卡的位置来改变辊轴的支撑高度，保证辊轴承载面与管材的移动轨迹保持水平。辊轴的长度尺寸覆盖了常规管径的支撑需求，从DN50到DN200的常用管材都可以稳定放置在辊轴上，不会出现管材侧翻脱出的问题，针对更大管径的作业场景，还可以将两套拔管辊对称布设，形成双支撑点的导向结构，提升大口径管材移动时的稳定性。在受力设计上，单组拔管辊的额定承载能力匹配常规管材的单段重量，辊轴与支架的连接位置做了加厚处理，避免管材压上瞬间的冲击载荷造成焊缝开裂或者构件变形，竖向立柱的底部预留了可选装的支撑脚垫，

　　当现场没有可固定的竖向构件时，可以将立柱直接放置在硬化地面上，通过脚垫增大接触面积，防止支撑受力时出现滑移。这套结构没有复杂的传动部件，所有构件都采用常用的型材焊接制作，加工难度低，现场维护简单，哪怕出现辊轴磨损、筋板开焊的问题，作业人员现场就能完成补焊修复，不需要返厂维修，非常适合野外施工、零散作业点的临时使用需求。不同于永久安装的管线支撑座，这套拔管辊不需要做基础预埋，也不需要通过膨胀螺栓固定在结构面上，布设和拆除都不会对作业现场的地面、已有管线造成破坏，在易燃易爆的化工厂区管路改造作业中，还可以通过铜质辊轴替换钢制辊轴，避免拖拽摩擦产生火花，满足特殊作业场景的安全要求。实际使用时，作业人员只需要根据管材的牵引路径，每隔一定距离布设一组拔管辊，调整好辊轴的高度和方向，让所有辊轴的承载面处于同一条直线上，就可以将管材放置在辊轴上开展牵引、对接作业，相比传统的枕木垫高、撬棍辅助移位的作业方式，不仅能降低作业人员的劳动强度，还能大幅提升管路安装的对位精度，减少管材防腐层的修补工作量。
