工业级空气过滤处理厂成套装置结构设计

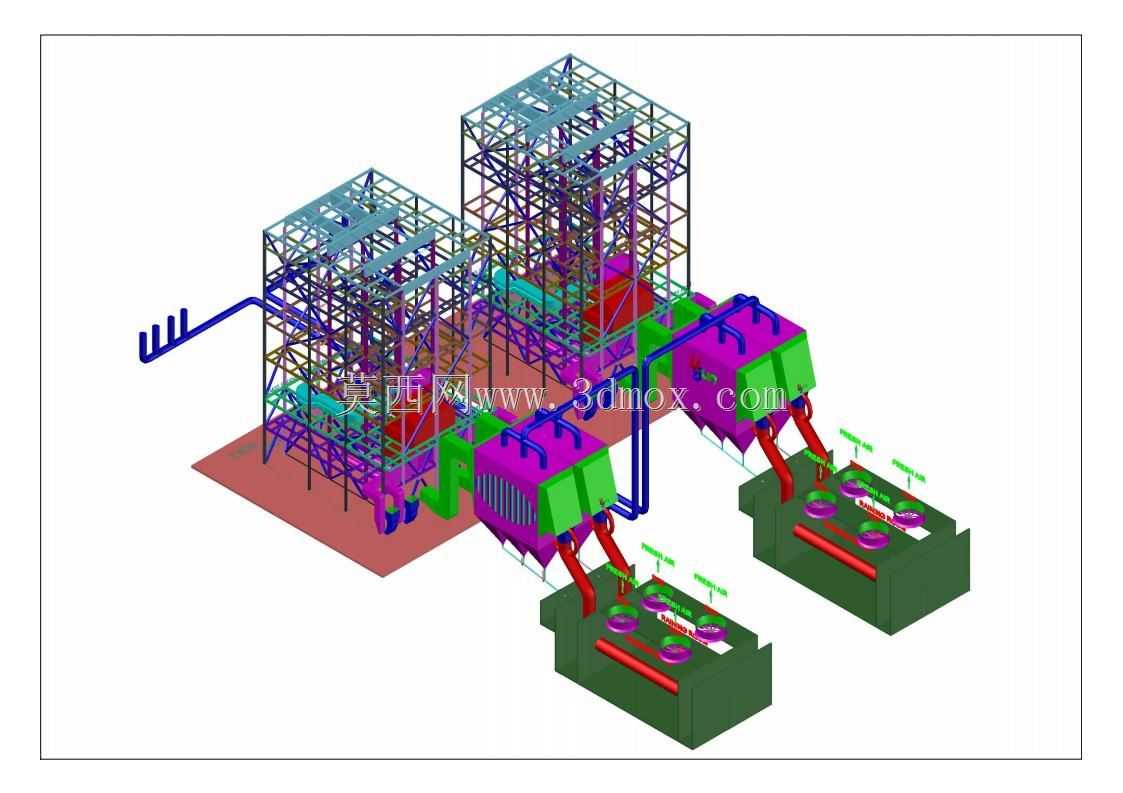

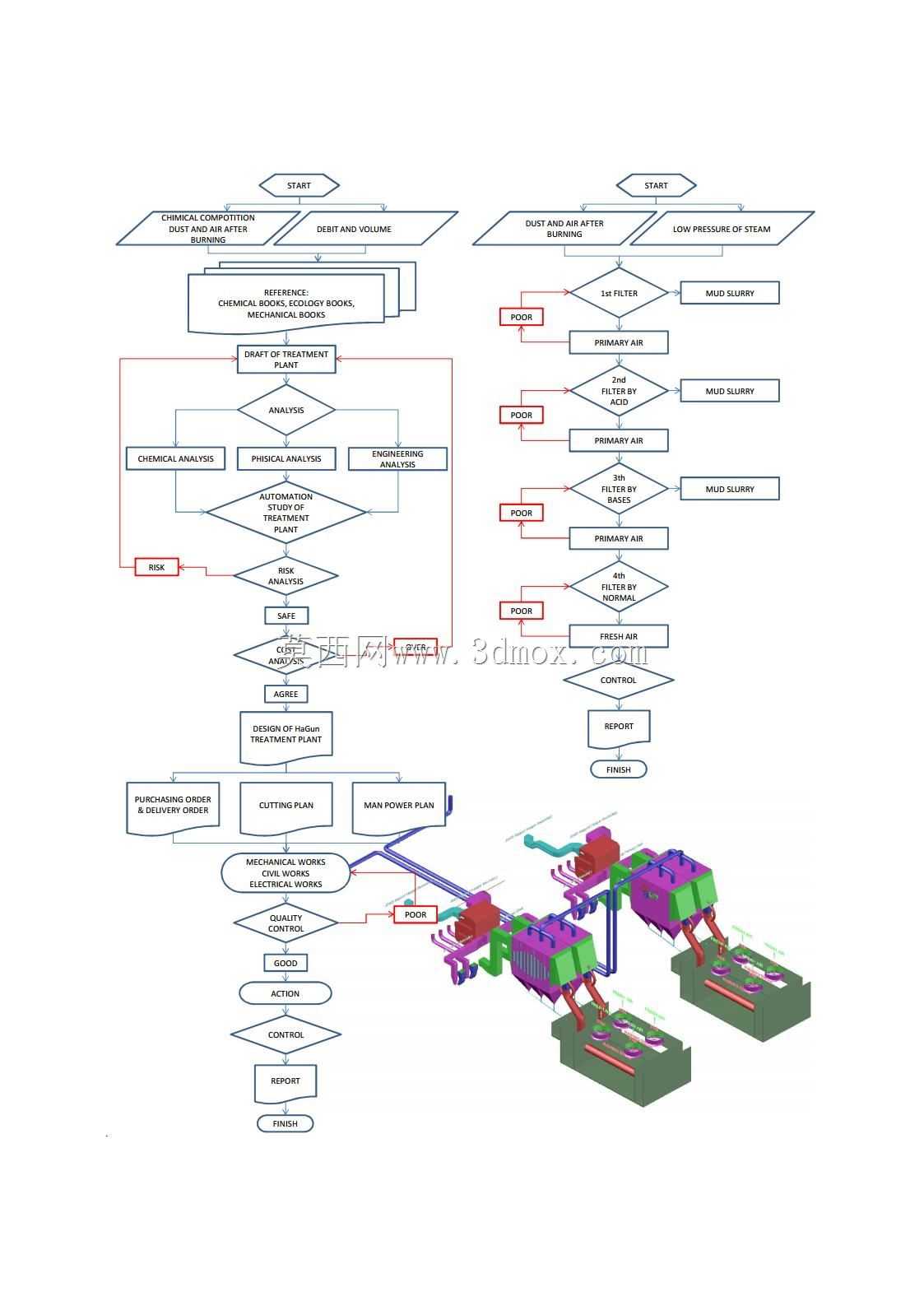

　　这套空气过滤处理装置的三维结构设计，核心面向有酸雾、常规降雨夹带污染物的工业厂区废气治理场景，在冶金、化工表面处理、酸洗作业车间周边的废气收集处理场景中适配性极强，区别于常规民用空气过滤设备，整套装置从进气端的汇流管路到末端的过滤单元排布，完全按照工业级连续作业的载荷要求做结构排布。从整体布局来看，装置采用模块化分区设计，左侧为进气汇流与钢架支撑区，两套对称布置的过滤单元沿主气流方向依次排布，主进气管道采用大口径弯管结构从侧方接入，进气端设置多组匀流挡板结构，避免含尘、含酸雾的气流直接冲击滤料层造成局部载荷过载。支撑钢架采用型钢拼接的桁架结构，所有立柱与横梁的连接节点都预留了螺栓安装位，既满足现场拼装的作业要求，

　　也能抵消滤料饱和后增加的静载荷，同时钢架的层高设计预留了滤料更换、设备检修的操作空间，每层平台都设置了防护栏的安装点位，符合工业厂区高空作业的安全规范。过滤单元采用上宽下窄的锥斗式集尘结构，上部为滤料装填腔，紫色标识的腔室为气固分离段，内置的滤料支撑格栅采用倾斜排布，既可以延长气流在滤层内的停留时间，也能让拦截下来的粉尘、酸雾凝结液顺着锥斗壁面滑落至下部的集污槽，避免滤料层出现局部堵塞导致的阻力骤升。每套过滤单元下方都配套设置了独立的清灰输灰机构，绿色标识的箱体为输灰与清灰动力段，内部布置的螺旋输料结构可以将收集到的粉尘、凝液持续输送至排出口，不需要设备停机即可完成集污段的清理作业，适配工业场景24小时连续运行的需求。

　　管路系统的设计充分考虑了不同工况下的阻力平衡，主管道沿钢架立柱分层布置，分支管路从主管道侧面接出后以对称角度接入每套过滤单元的进气腔，所有管路的转弯处都采用大曲率半径的弯头，减少气流输送过程中的阻力损失，同时管路支架与钢架主体采用柔性连接，抵消气流脉动带来的振动传递，避免长期运行后节点出现松动。从安装边界来看，整套装置的占地尺寸按照常规工业厂区的预留空地做适配设计，进气端的管道接口高度与厂区现有废气收集管网的常规标高匹配，不需要额外做大幅的管路改道即可完成对接，设备基础采用整块混凝土承台设计，承台的载荷冗余按照设备满水、满滤料状态下总重量的1.5倍做预留，避免长期运行后出现基础沉降。设计过程中针对酸雾工况做了特殊的结构考量，

　　所有与含酸气流接触的腔室壁板都预留了防腐衬层的安装厚度，锥斗段的倾斜角度大于粉尘与凝液的安息角，确保收集的污物可以自流排出，不会在壁面粘结堆积。设备的操作面统一朝向巡检通道一侧，所有检修门、观察口的设置高度都符合人体工程学要求，日常巡检时不需要借助额外登高设备即可观察滤层压差、集污槽液位等运行参数。两套过滤单元之间预留了足够的检修间距，单套设备需要停机检修时，可以通过阀门切换将气流导入另一套过滤单元，不影响整个厂区的废气处理作业连续性。整套结构的建模过程严格按照机械设计的装配逻辑做层级划分，钢架、管路、过滤腔、输灰机构都做了独立的子装配体划分，方便后续根据不同厂区的处理风量需求做模块增减，比如处理风量更大的场景可以直接沿主管道方向并联更多过滤单元，不需要重新设计整体钢架结构，大幅缩短同类型项目的设计迭代周期。
