四钢绞线千斤顶汽包提升作业装置结构

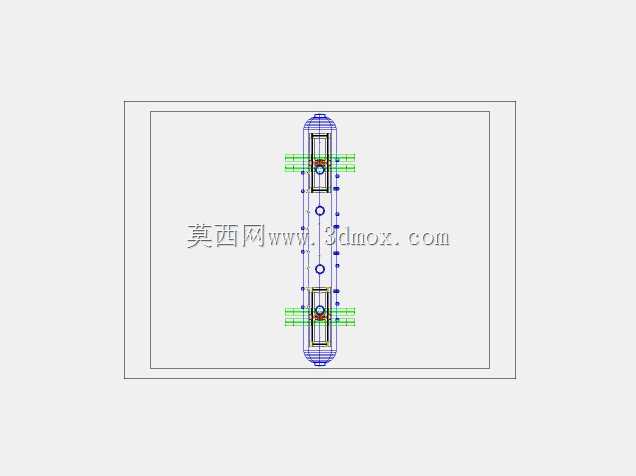

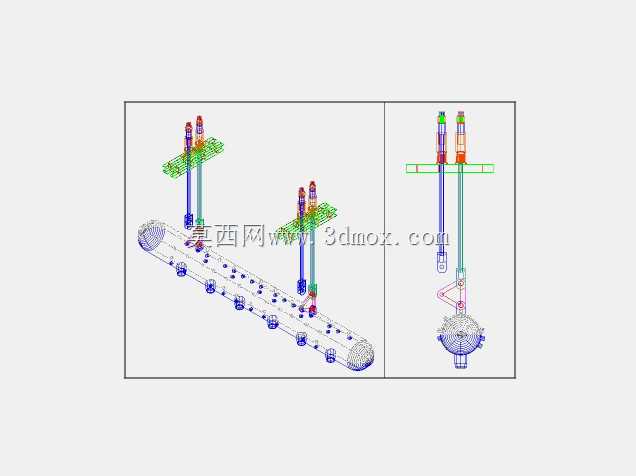

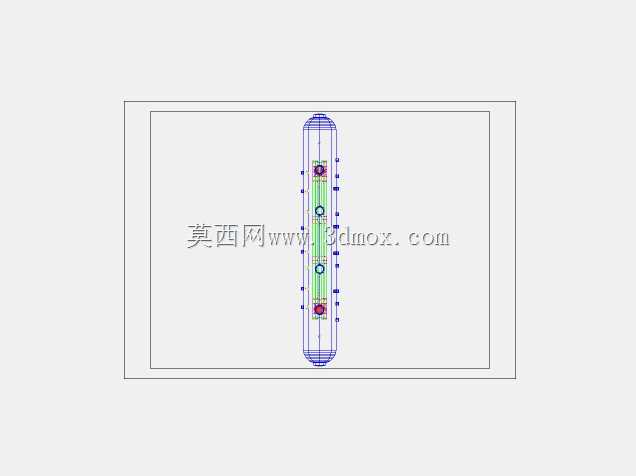

　　在电站锅炉安装、大型工业承压设备就位的现场场景中，汽包作为锅炉系统的核心承压部件，单重往往达到数十吨甚至上百吨，安装位置通常处于锅炉钢架中上部，常规吊装设备受限于钢架横梁的遮挡，无法直接将汽包垂直吊装至设计标高位置，这类工况下就需要采用钢绞线千斤顶集群作业的方式完成提升就位。这套四钢绞线千斤顶协同提升的结构，正是针对横穿横梁场景下的汽包吊装需求设计，整套装置依托已安装完成的锅炉钢架上层结构作为承载基础，四台千斤顶对称布置在汽包两端的吊点上方，每台千斤顶的钢绞线沿垂直方向贯穿预留的吊装通道，下端通过专用吊具与汽包上的预制吊耳可靠连接，避免吊点受力不均导致汽包倾斜。从结构设计逻辑来看，四台千斤顶采用同步控制系统联动，

　　每台千斤顶的额定起升载荷按照汽包总重量的1.25倍冗余配置，单根钢绞线的破断拉力满足对应吊点载荷的5倍安全系数要求，钢绞线的排布避开了横梁的实体结构区域，在汽包提升至横梁下方设计位置时，可通过预先调整的吊点偏移量，让汽包从横梁的预留空档中横穿就位，不需要额外拆除已安装的横梁构件，大幅减少现场安装的交叉作业量。整套装置的安装边界需要结合现场钢架的实际开孔位置确定，千斤顶的上部锚具需要固定在承载梁的上表面，承载梁的两端通过高强螺栓与钢架主立柱连接，承载梁的抗弯强度、抗剪强度均按照最不利工况下的集中载荷核算，确保提升过程中承载结构的变形量控制在千分之一以内，不会影响钢绞线的垂直受力状态。在实际作业过程中，

　　钢绞线千斤顶的爬升动作通过上下夹持器的交替锁紧、放松实现连续提升，每提升200mm高度就会触发一次同步校验，四台千斤顶的位移差控制在5mm以内，避免汽包出现倾斜导致钢绞线额外受横向剪力。吊具与汽包吊耳的连接采用销轴结构，销轴的剪切强度、挤压强度均按照重型吊装规范核算，连接位置预留了微小的转动间隙，允许汽包在提升过程中出现微小角度的自适应调整，避免吊耳位置出现应力集中。针对横穿横梁的特殊工况，这套结构在设计时特意将千斤顶的布置位置向横梁空档侧偏移了适当距离，当汽包底部提升至横梁下表面标高时，可通过调整单侧千斤顶的提升速度，让汽包缓慢倾斜适当角度，使汽包的一端先穿过横梁空档，随后再调整水平度将整个汽包平移至设计安装位置，

　　整个过程不需要额外配置水平牵引设备，仅通过四台千斤顶的同步差速控制即可完成横穿就位动作。从外形尺寸来看，单台钢绞线千斤顶的本体直径适配现场钢架的预留开孔尺寸，千斤顶顶部的液压管路排布避开了钢绞线的运行通道，液压管路的接头位置设置了防护结构，避免高空坠物砸损管路导致压力泄漏。钢绞线的下端设置了导向锚环，在穿装钢绞线时可快速对准吊具的连接孔位，减少高空作业的穿装难度。整套提升结构的受力路径清晰，从汽包吊点传递至钢绞线，再通过千斤顶的夹持机构传递至上部承载梁，最终分散到钢架主立柱结构上，每个受力节点的载荷都经过有限元仿真校核，应力集中区域的应力值均低于材料的许用应力，满足长期重载作业的强度要求。在现场实际使用时，这套装置不需要对现有钢架结构进行大规模改造，仅需要在承载梁安装位置预先焊接连接板即可完成固定，作业完成后千斤顶、钢绞线、吊具都可以快速拆除，周转至其他重型吊装工位重复使用，相比传统的卷扬机滑车组吊装方案，这套结构的占用空间更小，在钢架内部狭窄的作业空间内也能完成布置，尤其适合已完成部分横梁安装后的设备补装工况，能够有效缩短大型承压设备的安装周期，降低高空吊装作业的安全风险。
