汽车吊钢结构吊装作业参数分析方案

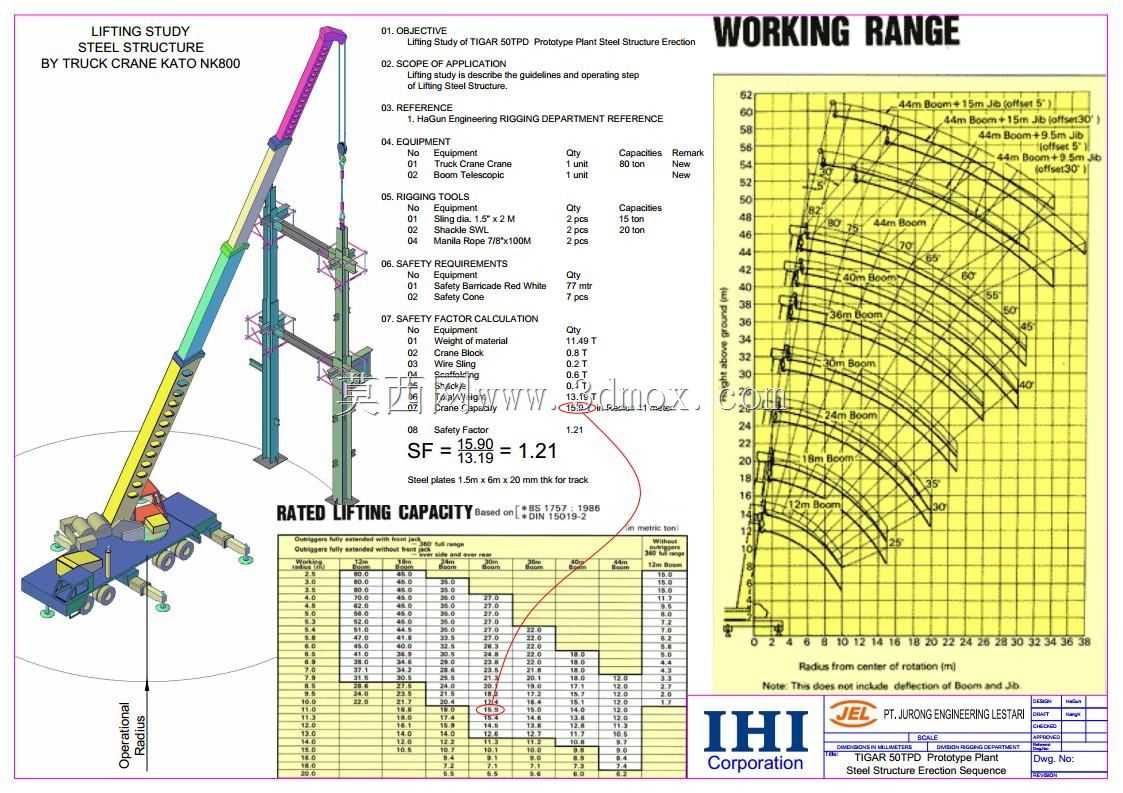

　　这套三维建模内容围绕汽车吊执行钢结构吊装作业的全流程参数校核展开，核心服务于石化、电力、大型公建项目中现场钢结构构件的吊装方案编制环节，解决现场吊装前的作业边界确认、载荷匹配、风险预判等实际工程问题。在实际项目现场，吊装作业前的方案校核是规避安全事故的核心环节，尤其是针对NK500这类50吨级汽车吊，作业时的支腿展开范围、臂长组合选择、作业半径与额定起重量的匹配关系，直接决定吊装作业的可行性，很多现场吊装险情都源于前期参数校核时对作业边界的误判，比如忽略了臂架自重随伸臂长度的变化、未考虑作业半径随臂架变幅的动态偏移，或是对吊索具的重量扣除不足，导致实际起重量接近甚至超过额定值。模型中完整还原了吊装作业时的全维度参数关联逻辑，

　　首先明确了支腿展开后的作业占地边界，NK500型汽车吊全伸支腿后的横向跨距、纵向支撑距离都做了1:1的还原，现场布置时可直接参照模型确认支腿站位的地基承载范围，避免支腿垫设位置超出硬化场地边界，同时也能提前规避作业半径内的障碍物，比如现场的临时管线、钢结构预拼胎架、已安装的结构立柱等，都可以在建模阶段提前做干涉检查，省去现场反复调整站位的时间。模型中重点呈现了起重性能曲线的对应逻辑，不同臂长组合下，作业半径从最小4米到最大34米区间内的额定起重量变化都做了可视化呈现，不同于纸质性能表的平面数据，三维模型中可以直观看到臂架仰角变化时，吊钩的水平作业距离、垂直起升高度的动态变化，比如当主臂伸至32米长度、作业半径12米时，

　　对应的额定起重量、臂架与已安装钢结构的净空距离都能直接测量，这对于现场吊装大跨度钢结构桁架、立式设备附塔管线、高层钢柱等构件时，能快速判断是否存在臂架与构件、已建结构的碰撞风险。在安全系数校核部分，模型还原了实际计算逻辑，即吊装总载荷（包含构件自重、吊索具重量、吊钩自重、动载系数）与对应工况下额定起重量的比值，图中呈现的1.21安全系数，是严格按照起重作业规范取定的计算结果，建模时也将不同载荷工况下的受力传递路径做了简化呈现：载荷通过吊钩传递至起升钢丝绳，再经臂架滑轮组传递至变幅油缸、转台结构，最终通过支腿传递至地面，能帮助方案编制人员快速理解不同载荷下的结构受力逻辑，避免出现载荷计算时的漏项。

　　模型同时还原了吊装作业时的吊索具配置逻辑，比如针对不同重量的钢结构构件，对应的钢丝绳直径、卸扣规格、吊点设置位置都做了对应标注，现场作业时可直接参照配置吊具，避免出现吊具选型不足导致的安全隐患。此外，模型中也考虑了现场作业的实际限制因素，比如不同风速下的作业边界、臂架挠度对实际作业半径的影响，这些都是纸质性能表无法直观呈现的内容，在三维环境中可以通过模拟臂架受载后的下挠量，修正实际作业半径，避免因理论计算与实际工况的偏差导致起重量超载。对于从事起重方案编制、现场吊装管理、结构安装的技术人员来说，这套模型可以直接作为方案可视化交底的素材，让现场作业人员直观理解吊装作业的站位要求、臂架运动范围、载荷限制边界，相比传统的文字方案加二维图纸的交底方式，三维可视化的呈现能大幅降低现场人员对方案的理解偏差，减少因交底不清导致的操作失误。在建模细节上，汽车吊的走台板、操作室、支腿结构、臂架节段、滑轮组、吊钩组都做了等比例还原，钢结构立柱的截面尺寸、连接节点、操作平台的位置也与实际项目场景一致，性能表中的载荷数值、作业半径刻度、起升高度刻度都与设备原厂性能参数完全匹配，不存在参数偏差，可直接用于项目级的吊装方案模拟验证。
