立式筒体构件双吊点吊装配套吊具方案

　　在火电、化工、冶金厂区的新建与技改施工场景中，大直径立式钢制烟囱、排气筒类筒体构件的吊装转运，一直是现场起重作业的核心管控环节，这类构件普遍具备长径比大、壁薄易变形、安装就位精度要求高的特点，常规单吊点吊装极易引发筒体局部屈曲、吊装过程摆动幅度过大、就位对位偏差超差等问题，这套吊具结构正是针对这类立式筒体构件的吊装需求开发的配套工装。从现场实际作业的边界条件来看，这套吊具适配的筒体构件底部带有扩径喇叭口支撑段，筒体主体为等直径圆柱薄壁结构，顶部为敞口设计，吊装作业时需要保证构件全程保持垂直姿态，避免筒壁承受额外的径向挤压力，同时要控制吊索与筒体轴线的夹角，防止吊索刮蹭筒壁外表面的防腐涂层。

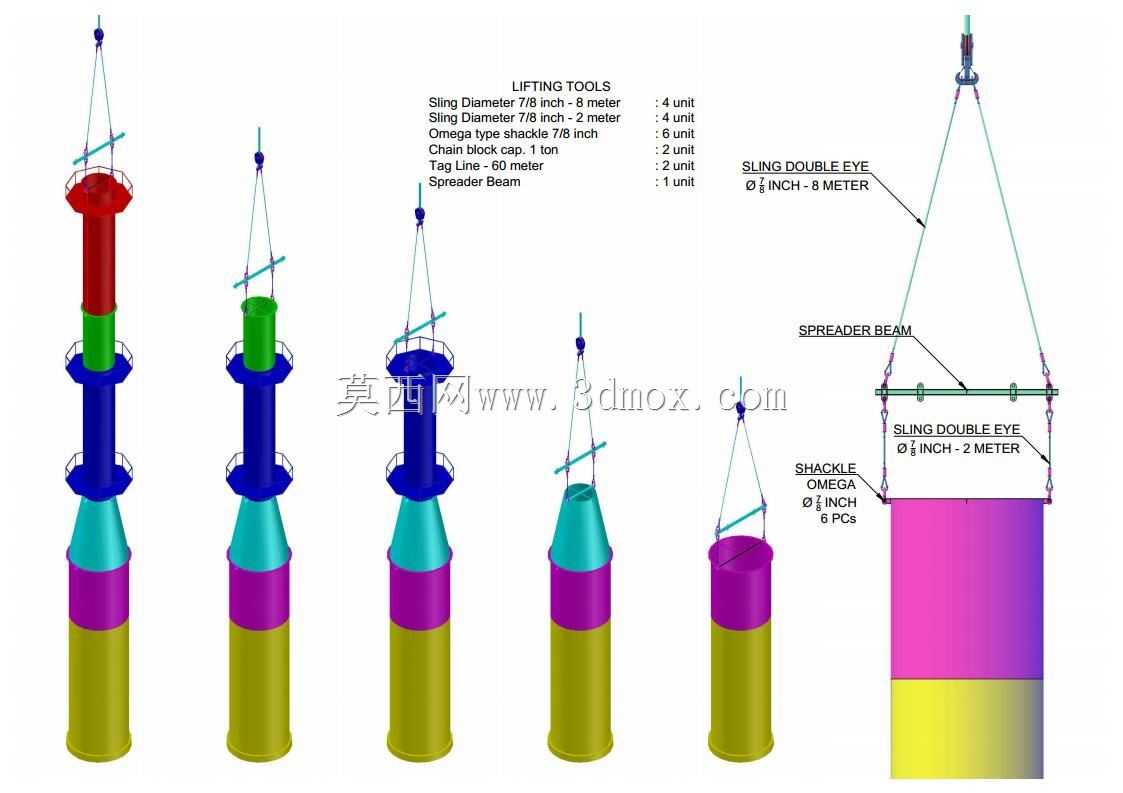

　　整套吊具的结构设计围绕受力均衡与变形控制两个核心目标展开，顶部采用单吊点与起重设备吊钩连接，通过平衡梁结构将吊装载荷均匀分配到两组主吊索上，每组主吊索下方对应连接一组吊耳装夹结构，其中两组吊耳直接与筒体上部预设的焊接吊耳连接，承担主要的竖向吊装载荷，另外四组辅助吊耳通过可调节长度的索具与筒体中下部的装夹点位连接，主要作用是约束筒体吊装过程中的径向摆动，同时调整筒体的垂直姿态，避免长筒体在起吊离地瞬间出现大幅晃动。设计过程中针对吊点位置做了针对性的受力核算，主吊点设置在距离筒体顶端约1/6筒体总高度的位置，这个位置的选取既可以保证起吊后筒体自然保持垂直，不会出现头重脚轻的倾覆趋势，同时能让筒壁的吊装应力分布在安全范围内，

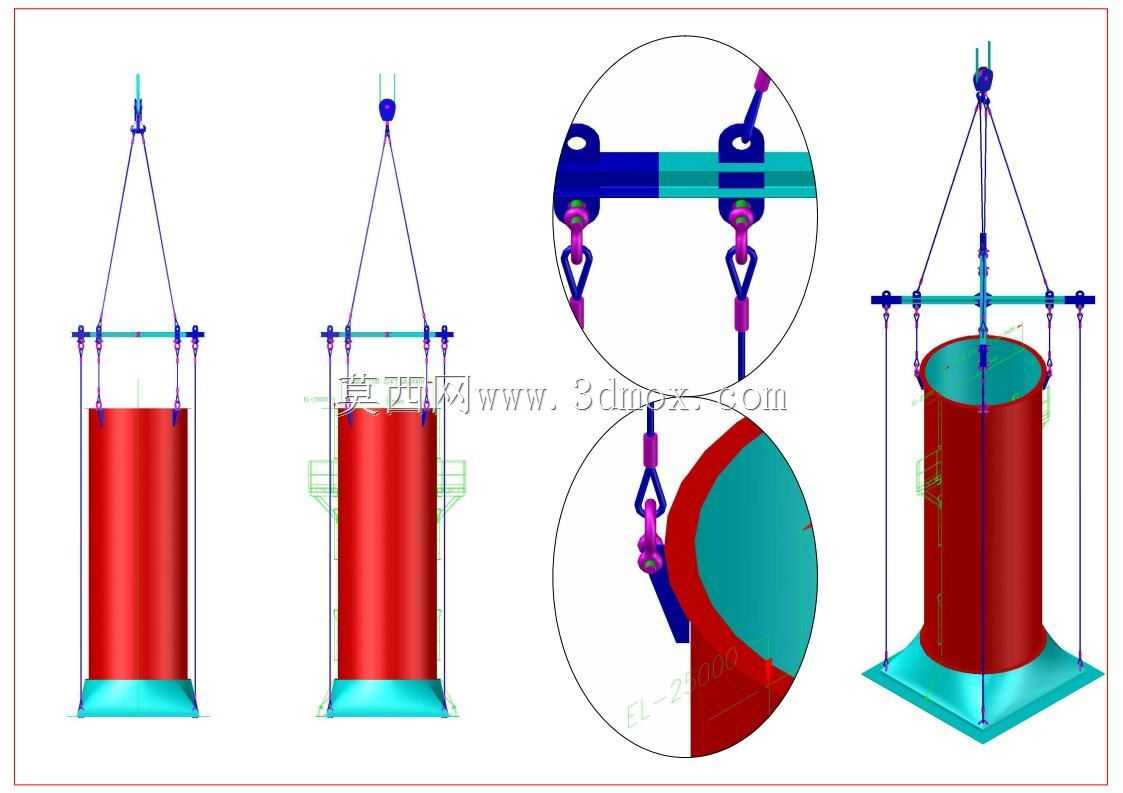

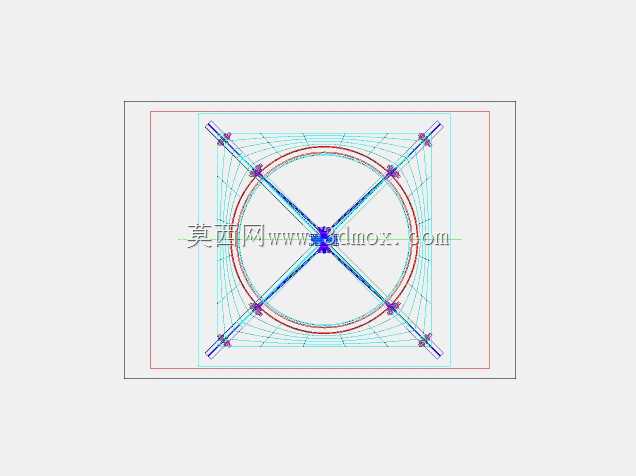

　　避免局部应力集中引发的壁板变形；四组辅助吊点沿筒体周向均匀分布，每个吊点的索具都配备了螺旋调节结构，现场作业时可以根据筒体的实际姿态微调每根索具的长度，保证四个辅助吊点的受力均匀，不会出现个别索具松弛不受力、个别索具过载的情况。从安装边界来看，这套吊具的平衡梁跨度根据适配筒体的直径做了匹配设计，平衡梁两端的吊索连接点间距略大于筒体直径，保证吊索从平衡梁垂下后不会与筒壁发生摩擦，吊耳与筒体的连接结构采用抱箍加顶紧螺栓的形式，不需要在筒体上额外焊接临时吊耳，减少了现场焊接与焊后打磨补涂防腐层的工作量，同时抱箍的接触面做了加宽处理，接触位置垫有橡胶缓冲垫，避免装夹过程中刮伤筒壁的防腐涂层，也能增大接触摩擦力，防止吊具在吊装过程中出现滑移。

　　针对不同长度的同直径筒体，这套吊具的辅助吊点索具可以通过调整连接位置适配不同的吊装高度，不需要更换整套吊具就能覆盖一定范围内的筒体吊装需求，在现场多段烟囱拼接吊装的作业场景中，这套吊具可以重复用于每一段筒体的吊装就位，不需要针对每段筒体单独制作临时吊具，能有效减少现场工装的制作成本，缩短吊装作业的准备时间。从作业流程的适配性来看，使用这套吊具进行筒体吊装时，先在地面将两组主吊耳与筒体上部的预设连接点固定，再将四组辅助吊耳沿筒体周向均匀装夹在中下部位置，连接好所有索具后先进行试吊，将筒体起吊至离地面100-200mm的高度，检查所有吊点的受力情况与筒体的垂直姿态，通过辅助索具的调节结构微调姿态，确认所有连接点无松动、筒体无变形后再进行正式起升与就位作业，就位过程中辅助索具还能起到导向定位的作用，方便作业人员调整筒体的周向位置，与底部的基础或下段筒体精准对位。整套结构的受力传递路径清晰，顶部吊钩的载荷通过平衡梁分配到两根主吊索，再由主吊耳传递到筒体上部，辅助吊索只承担姿态约束与少量载荷，不会对筒体中下部产生过大的局部压力，有效避免了薄壁筒体吊装过程中常见的局部凹陷、椭圆变形等问题，同时多吊点的约束设计大幅降低了吊装过程中构件的风阻摆动幅度，在厂区内有一定风速的作业环境下也能保证吊装过程的稳定性，减少就位时的调整时间，降低高空作业的安全风险。
