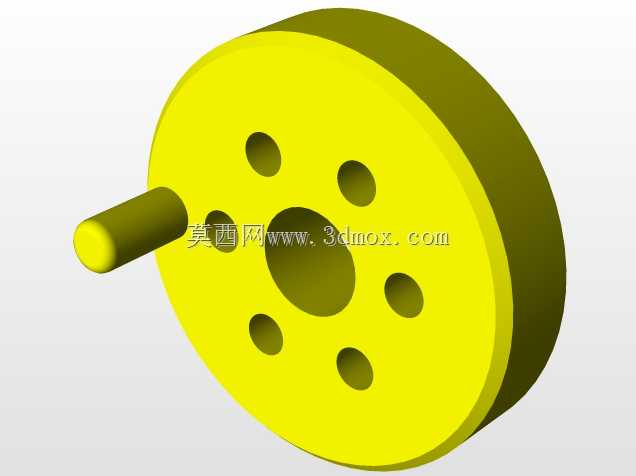

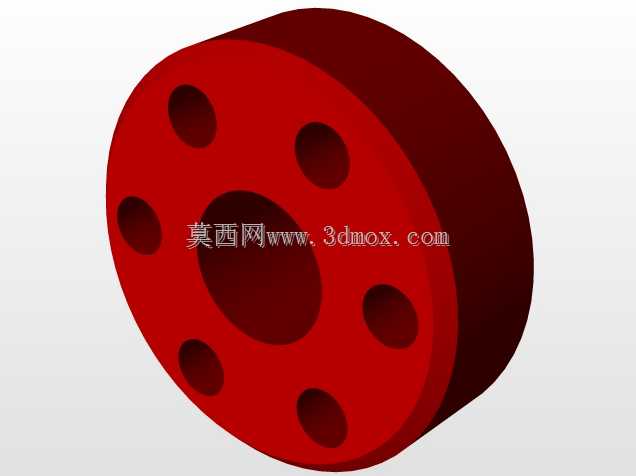

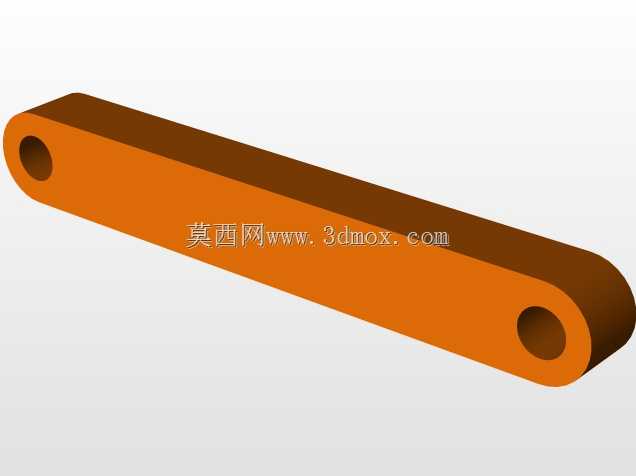

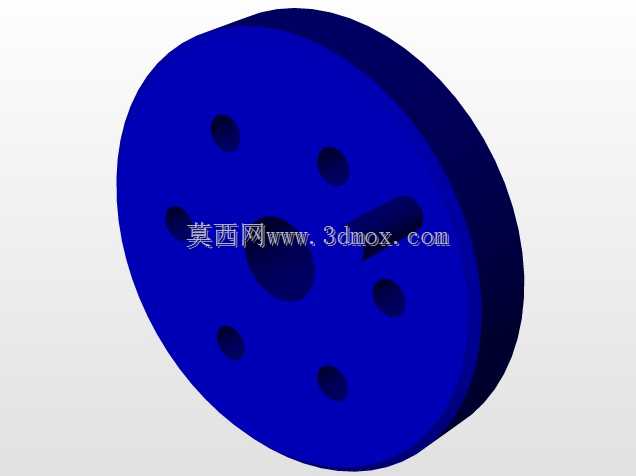

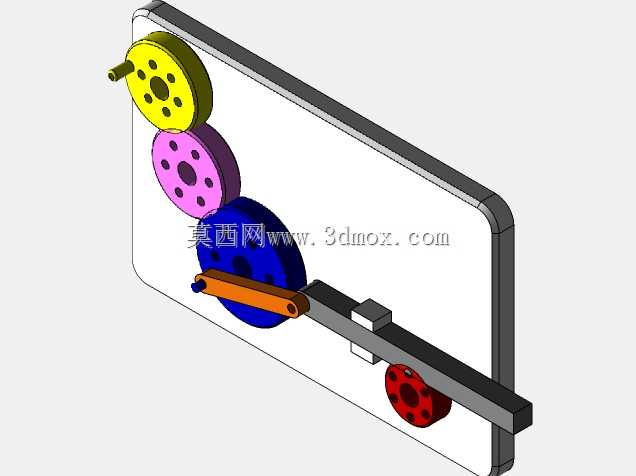

这套齿轮齿条联动结构,常被应用在小型自动化送料、工位切换的执行端,也可作为教学演示机构用于机械原理课程的实操展示。从结构布局来看,三个不同直径的圆柱齿轮依次啮合排布,最上方小齿轮轴端预留了外接动力输入的接口,可直接连接微型电机或者手动摇柄,动力经过中间粉色惰轮传递到下方蓝色大齿轮,大齿轮同轴端连接曲柄结构,曲柄另一端与滑动导轨上的齿条组件铰接,最终将齿轮的旋转运动转化为齿条的直线往复运动,最下方红色的限位轮贴合导轨侧面布置,用来抵消齿条滑动过程中的侧向窜动,保证运动精度。设计时首先要确定传动比匹配,根据直线端需要的行程反推大齿轮的曲柄偏心距,再结合输入转速确定各级齿轮的齿数,避免出现传动卡滞或者行程不足的问题。安装边界方面,整套机构依托一块立式安装板做承载,所有齿轮轴均通过轴孔配合固定在安装板上,导轨组件垂直于安装板平面伸出,安装时需要保证各齿轮的啮合侧隙控制在0.1到0.2毫米之间,侧隙过大会导致回程误差超标,侧隙过小则会增大转动阻力甚至出现卡齿。齿条与导轨的配合采用滑动导向结构,设计时预留了润滑脂填充的间隙,长期运行时可定期补充润滑降低磨损。实际应用中如果用于送料场景,可在齿条末端加装工装夹具,通过调整曲柄偏心距就能灵活调整送料行程,适配不同尺寸工件的输送需求;如果用于教学演示,不同颜色的齿轮区分可以让观察者更清晰地看到动力传递路径,直观理解旋转运动转直线运动的转换逻辑。结构上没有采用复杂的定制零件,所有齿轮、齿条、导轨、曲柄都采用通用机械加工工艺即可生产,齿轮采用直齿圆柱齿形,加工难度低,装配时不需要复杂的对位调整,后期维护更换配件也十分方便。整套机构的运动逻辑清晰,没有冗余的传动环节,动力传递效率高,在轻载往复运动的场景下有很高的实用性,建模时所有配合面都按照实际装配公差设置,可直接导出工程图用于生产加工,也可导入动力学仿真软件验证不同输入转速下的运动平稳性,优化结构的动平衡表现。
- 上一篇:工业铝型材组合式多格储物机架结构
- 下一篇:跨河道管架支撑结构三维设计
- 全部评论(0)
- 模板大小 1.75 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类 齿轮
