皮卡车型加装金属车顶置物承载架

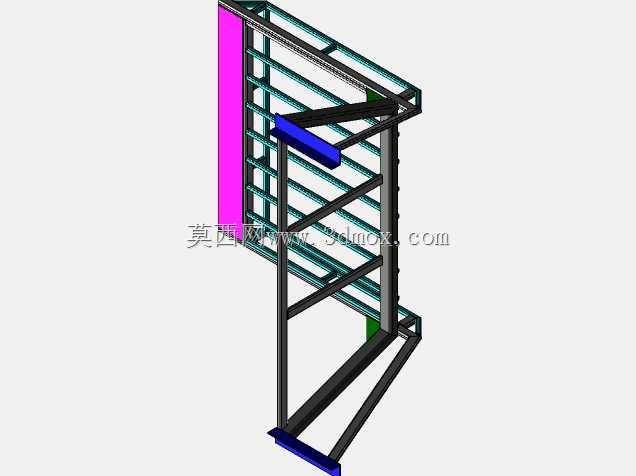

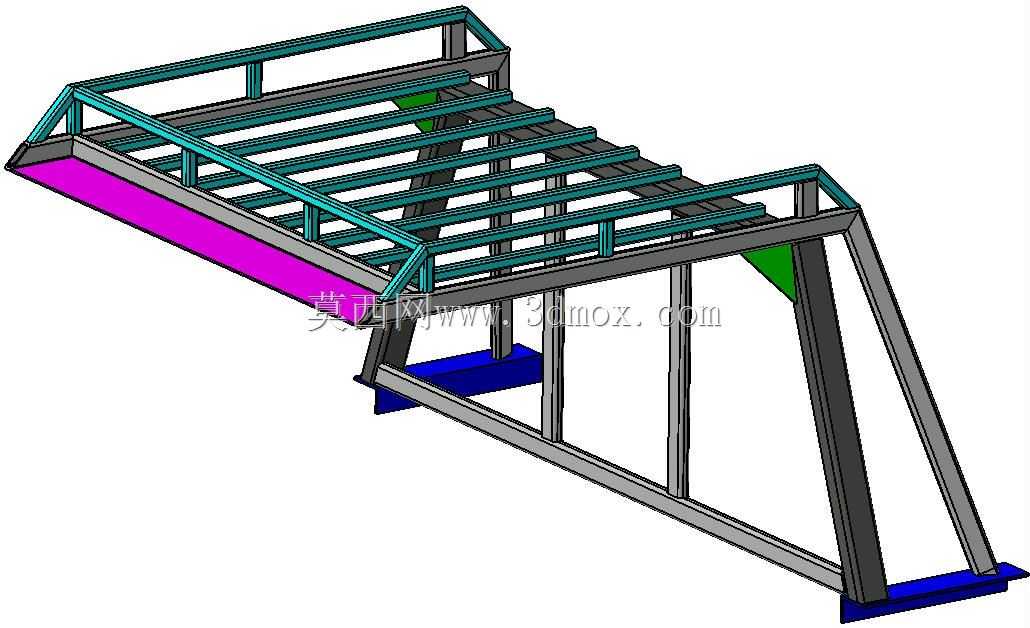

这款车载承载结构主要适配皮卡类车型的车顶加装场景，日常户外作业、长途穿越、露营出行时，可将大件户外装备、备用工具、捆扎式物资转移至车顶承载，释放车厢内部的载人、储物空间，避免尖锐、易污物资剐蹭车厢内饰，也能减少物资堆叠对后窗视线的遮挡。从结构设计来看，整体采用框架式桁架结构，主承重梁采用矩形截面型材排布，横向承托条等间距布置，既保证了单位面积的承载能力，又通过镂空排布降低了整体自重，减少加装后对车辆重心高度的影响，同时镂空结构能降低行车过程中的风阻，减少高速行驶时的风噪与额外油耗。两侧的斜向支撑腿从架体主框延伸至车顶两侧的安装固定位，支撑腿与主框架的衔接处设置了三角加强筋结构，可分散承载时的应力集中，避免长期承重出现焊缝开裂、框架变形的问题。底部的安装支座采用加宽的平板结构，可适配不同车型的车顶纵梁安装点位，安装时可通过橡胶垫隔离金属支座与车顶漆面，避免长期摩擦造成漆面磨损，同时支座预留的长条形安装孔可适配不同孔距的固定点位，降低加装时的对位难度。架体一侧预留了平整的安装平面，可拓展加装辅助照明、侧帐、户外遮阳篷等附加配件，无需额外在框架上打孔焊接，减少对主体结构的强度破坏。设计过程中充分考虑了安装边界，整体宽度不超过车身两侧后视镜的外沿宽度，避免加装后超出车身限宽影响城区通行、地库进出；架体前部做了收边斜切处理，减少正向迎风面的突兀凸起，优化气流走向；整体高度控制在合理范围，加装后不会过度抬高车辆整体高度，可满足常规限高路段的通行需求。主承托面的型材间距经过反复校核，既不会因为间距过大导致小件物资掉落，也不会因为排布过密增加不必要的自重，日常使用时配合绑带、行李网即可完成物资固定，框架边缘做了圆弧过渡处理，避免装卸物资时剐蹭人员或物资外包装。两侧的竖向护栏高度经过优化，既能对放置在架体上的物资起到侧向限位作用，避免急刹、颠簸路段物资侧滑掉落，也不会因为护栏过高增加额外风阻，同时方便人员站在车厢侧方完成物资的装卸与捆扎操作。
