齿条式啮合传动小齿轮结构设计

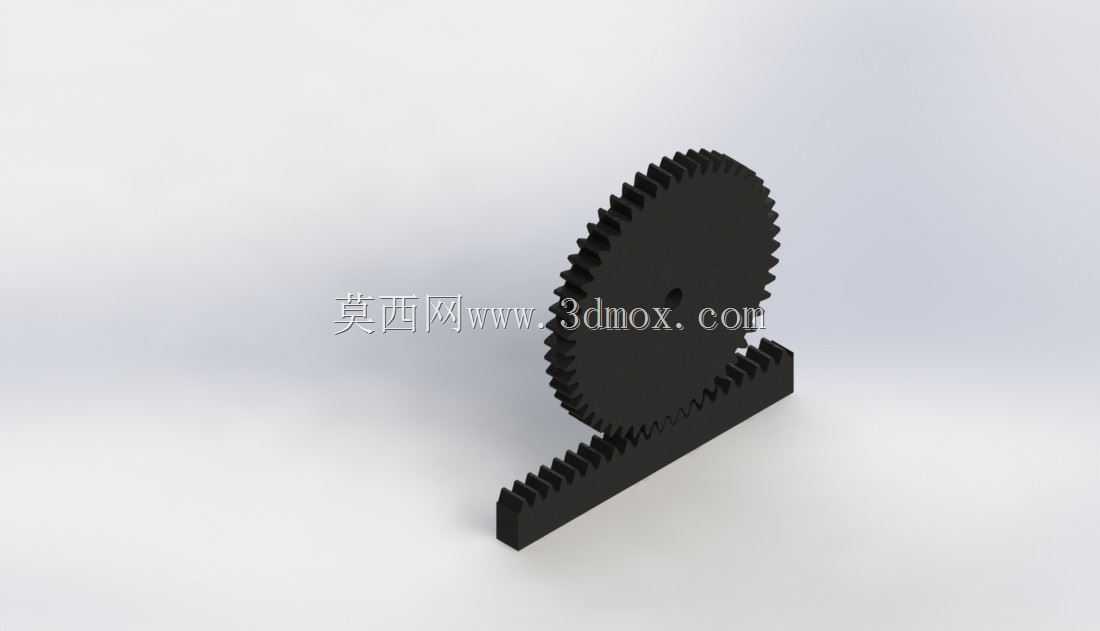

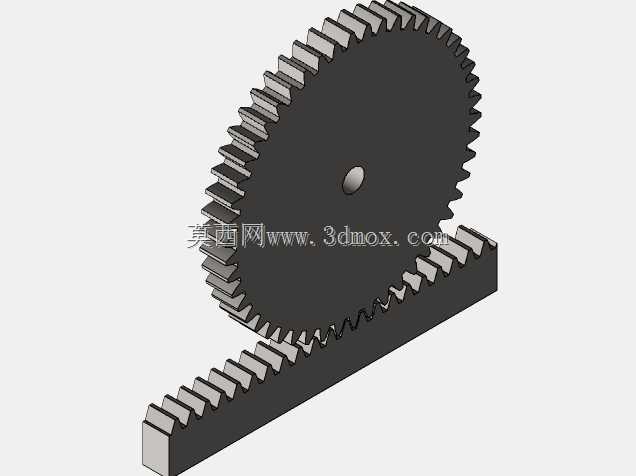

这套齿条与小齿轮的啮合传动结构，是直线往复运动机构里最常用的传动形式之一，在各类需要旋转运动转直线运动的设备场景中都有广泛应用，比如小型输送线的行程驱动、工装夹具的位移动作、自动化设备的推拉执行端，甚至一些小型升降机构的进给单元，都能见到这类传动副的身影。和丝杠传动相比，齿条齿轮结构的传动行程不受丝杠长度限制，长距离传动时的成本优势更明显，同时承载能力更强，能适应有一定冲击载荷的工况，安装调试的容错空间也比丝杠类传动更大，对安装基座的平面度要求相对宽松，适合车间现场的设备改造、非标设备快速搭建场景。从结构设计来看，小齿轮采用直齿圆柱齿形设计，齿向与齿轮轴线平行，和直齿齿条啮合时不存在轴向分力，支撑轴承的选型可以更简化，不需要额外承受轴向载荷，能降低支撑端的结构复杂度。齿轮中心预留的安装轴孔，可根据实际驱动端的轴径做适配调整，孔位可设计键槽或者顶丝固定结构，保证扭矩传递的可靠性，避免传动过程中出现齿轮与轴的相对滑动。齿条部分采用标准直齿齿形，和小齿轮的模数、压力角完全匹配，保证啮合时的齿面接触面积足够，减少局部应力集中。齿条的安装基准面做了平整处理，可直接通过螺栓固定在设备的移动台或者固定基座上，安装时只需要保证齿条的直线度、以及齿条与齿轮的中心距符合啮合公差要求，就能保证传动的顺畅性，不会出现卡滞、咬齿的问题。设计这类传动副时，首先要根据实际负载、传动速度选定合适的模数，模数越大轮齿的承载能力越强，对应的整体结构尺寸也会更大，需要匹配设备的安装空间。小齿轮的齿数选择要兼顾传动平稳性和结构尺寸，齿数过少容易出现根切问题，影响轮齿强度，齿数过多则会增大齿轮外径，占用更多安装空间。啮合间隙的控制是设计重点，间隙过大会导致传动反向死区大，定位精度不足，间隙过小则会增大传动阻力，加剧齿面磨损，实际设计时会根据使用场景的精度要求，预留合理的侧隙，同时可通过调整齿轮安装座的位置，实现啮合间隙的微调。从安装边界来看，这套结构的整体占用空间主要由齿轮外径、齿条长度决定，齿轮的径向尺寸决定了驱动端的安装高度，齿条的宽度方向尺寸较小，适合安装在空间紧凑的设备内部。传动过程中，齿轮做定轴旋转，齿条沿长度方向做直线运动，运动过程中没有多余的外伸结构，不会和周边的设备部件产生运动干涉，设计时只需要预留出齿条全行程的移动空间，以及齿轮的旋转空间即可。齿面的受力方向沿啮合点的切线方向，直齿结构的受力分析更简单，后续做强度校核时，只需要计算轮齿的弯曲强度和接触强度，就能确定结构是否满足负载要求，不需要额外计算轴向力对支撑结构的影响，能缩短设计校核的周期，对于非标设备的快速设计落地非常友好。
