圆弧齿齿条齿轮啮合传动结构

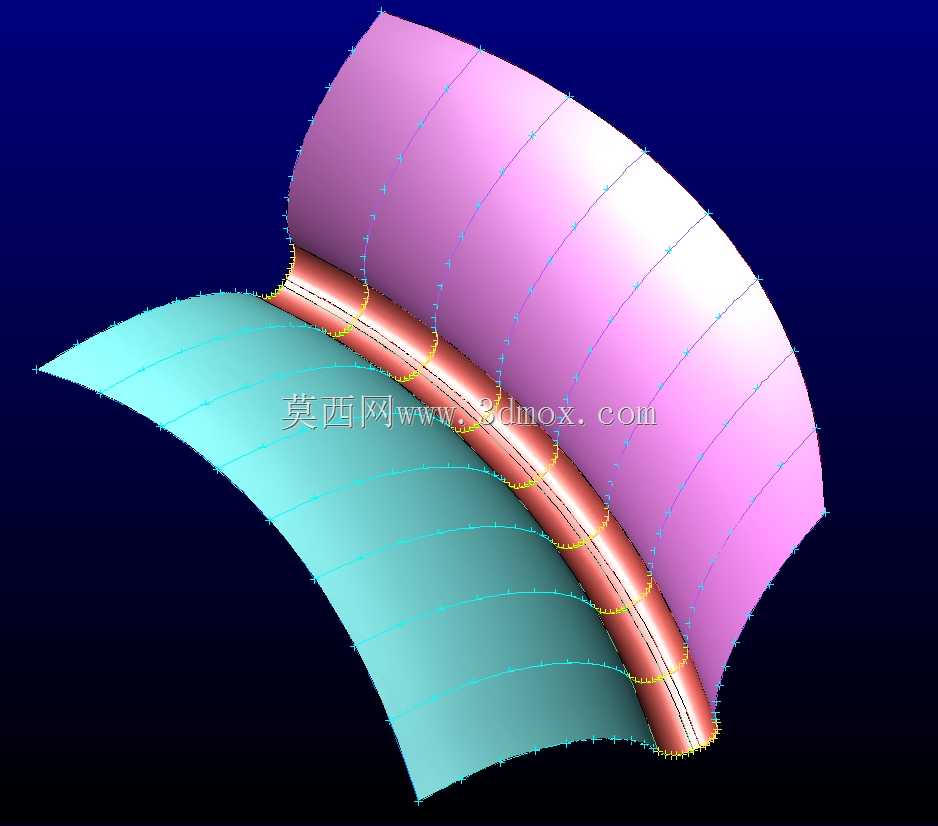

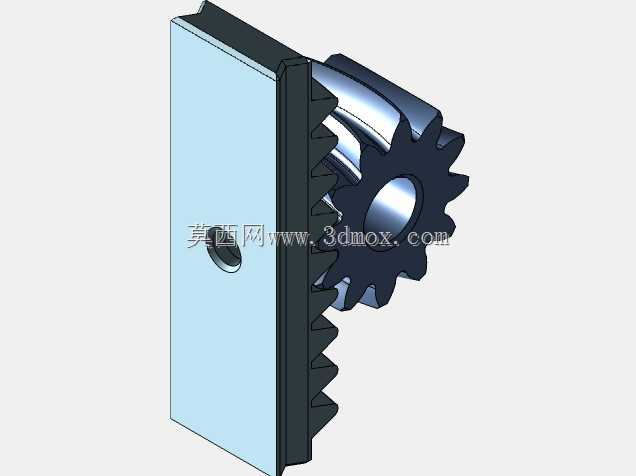

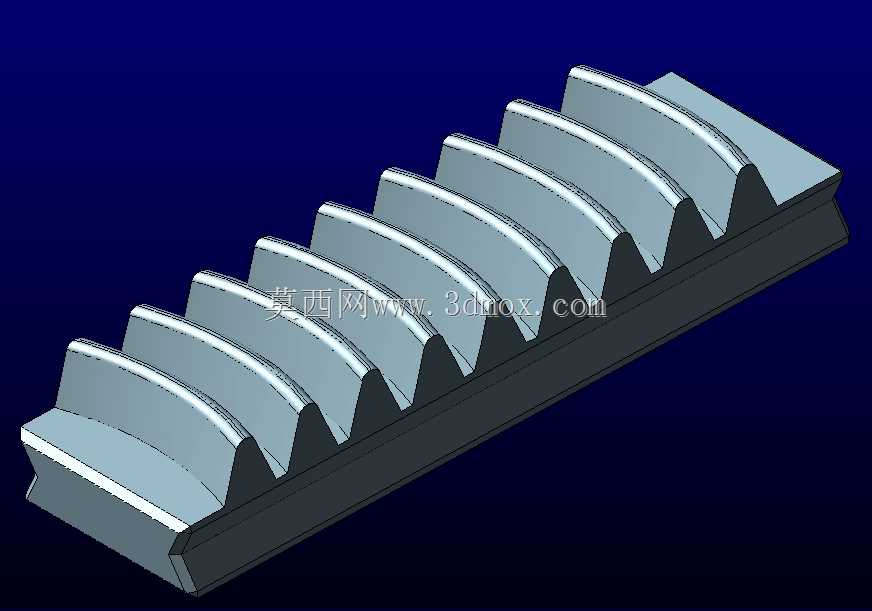

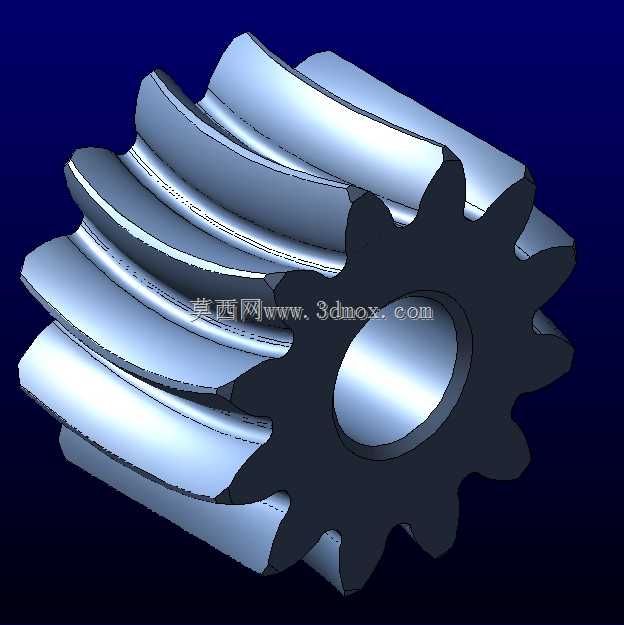

在重载传动、精密进给机构的实际选型场景里，圆弧齿齿条齿轮副的应用占比正逐年提升，这类传动结构不同于常规渐开线直齿齿条，其齿廓的圆弧过渡设计能大幅降低啮合冲击，在长行程直线传动场景下，比如大型龙门加工中心的进给轴、自动化立体仓库的堆垛机行走机构、重型桁架机械手的水平移动模组，都能看到这类传动结构的身影。实际装配过程中，这类圆弧齿结构的啮合间隙调整逻辑和直齿结构有明显区别，直齿齿条啮合时齿面接触为线接触，长期重载运行容易出现齿面局部点蚀，而圆弧齿的齿面接触为近似面接触，单位面积承载的压应力更低，能适配更大的输出扭矩，同时运行过程中的噪音水平比同模数直齿结构低15%左右，适合对运行静谧性有要求的车间内设备。从设计逻辑来看，这套啮合结构仅在齿轮的中间段保留了渐开线齿廓，左右两侧的齿形做了非渐开线的修形处理，这种设计是为了适配齿条安装过程中不可避免的平行度误差，当齿轮沿齿条滚动时，两侧的非渐开线段能起到啮合导入的作用，避免齿顶卡滞、打齿的问题，尤其是在长行程齿条拼接的场景下，两段齿条的接缝处难免存在微小的高度差与错位，修形后的齿端能顺滑过渡，不会出现传动卡顿。做安装边界校核时，需要注意齿轮的轴向窜动量不能超过齿宽的10%，因为圆弧齿的啮合接触区集中在齿宽中部，窜动量过大会导致接触区偏移到齿端，加剧局部磨损；齿轮与齿条的中心距公差要控制在0.02mm到0.05mm区间，中心距过大会导致啮合侧隙超标，反向传动精度不足，中心距过小则会导致齿面啮合过紧，运行阻力陡增，甚至出现齿面胶合的失效形式。在日常维护层面，这类传动结构的润滑要求比直齿结构更高，因为圆弧齿面的相对滑动速度方向和直齿有区别，需要选用粘附性更好的极压锂基脂，润滑脂的加注周期要比同工况直齿结构缩短三分之一，避免齿面处于干摩擦状态。另外在做三维建模校核时，要注意齿轮齿向的圆弧曲率要和齿条的齿廓曲率完全匹配，不能直接套用直齿齿条的参数做阵列，否则虚拟装配时会出现齿面干涉，实际加工出来的零件无法正常啮合，建模阶段要反复做啮合运动仿真，检查不同中心距、不同轴向偏移量下的齿面接触轨迹，确保接触斑集中在齿面中部区域，避免边缘接触。
