齿轮齿条啮合传动结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:233832
  • 齿轮齿条啮合传动结构设计
  • 齿轮齿条啮合传动结构设计
  • 齿轮齿条啮合传动结构设计
  • 齿轮齿条啮合传动结构设计

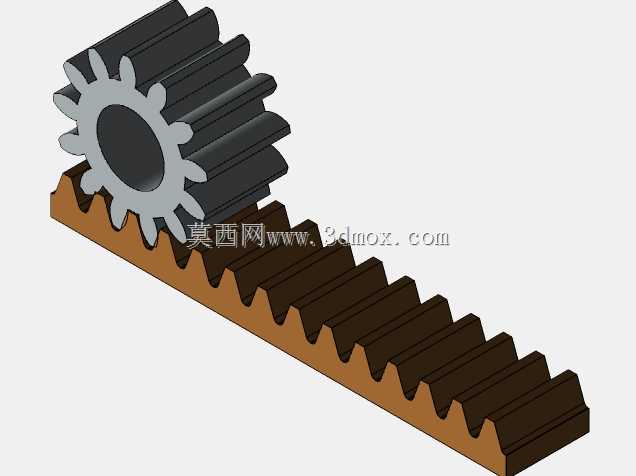

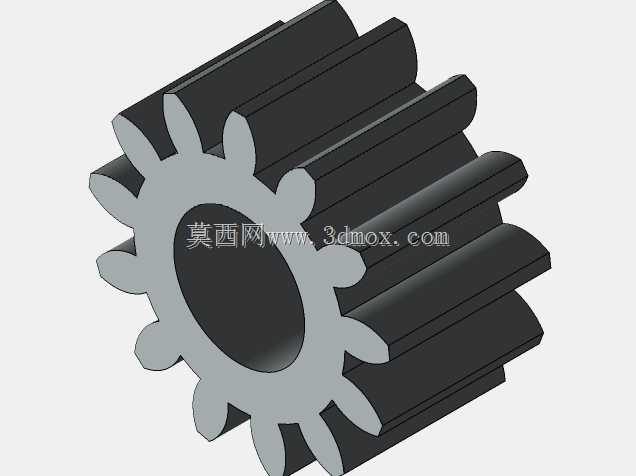

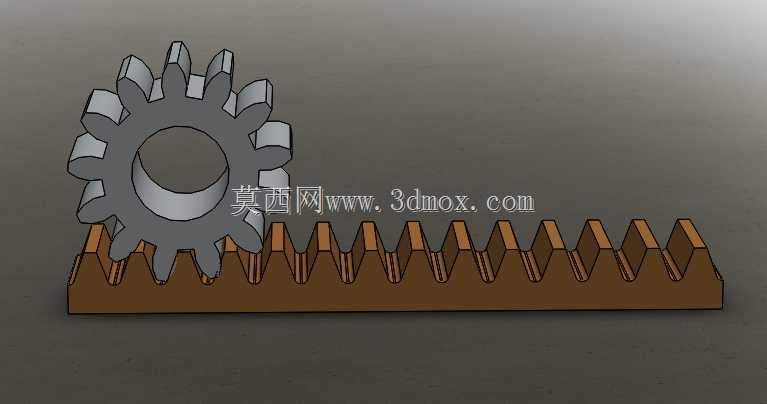

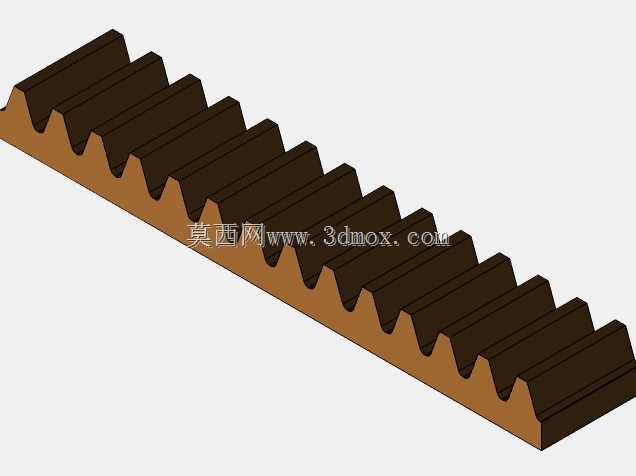

这套齿轮齿条啮合结构,是直线往复传动场景里的经典构型,日常在机床进给滑台、自动化生产线移栽机构、升降设备的直线驱动单元里都能见到它的应用,核心作用是把齿轮的回转运动转化为齿条的直线往复运动,反过来也能将齿条的直线输入转化为齿轮的旋转输出,传动效率高、承载能力强,在中长行程的直线传动场景里,相比丝杠传动有成本更低、行程适配灵活的优势。从结构设计逻辑来看,齿轮采用标准渐开线直齿构型,齿顶做了微小的倒角处理,避免啮合过程中出现齿顶卡滞、应力集中的问题,中心的通孔是轴安装位,孔壁预留了键槽的设计空间,方便和传动轴通过平键实现周向固定,传递扭矩时不会出现相对打滑。齿条的齿形和齿轮完全匹配,齿距公差控制在合理范围内,保证啮合过程中齿侧间隙均匀,不会出现传动卡顿或者反向间隙过大的问题,齿条的基座部分做了加厚处理,底部是平整的安装基准面,上面预留了沉头安装孔位,安装时可以直接通过螺栓把齿条固定在设备的安装基座上,不需要额外做复杂的定位工装。实际应用中,这套结构的安装边界需要重点控制,齿轮和齿条的中心距要严格匹配齿形参数,中心距过大会导致啮合齿面接触面积不足,传动时容易出现齿面磨损加剧、传动噪音大的问题,中心距过小则会导致啮合过紧,转动阻力变大,甚至出现卡齿无法运转的情况。齿轮的轴向定位要和齿条的宽度方向对齐,避免出现偏载,导致轮齿局部受力过大出现断齿风险。在传动特性上,直齿的齿轮齿条结构加工难度低,装配调试方便,适合中低速、中等负载的直线传动场景,如果是高速重载场景可以更换为斜齿构型提升啮合平稳性,但这套直齿结构已经能覆盖大部分常规自动化设备、普通机床进给的使用需求。建模过程中,齿形的参数化设计是核心,要保证齿廓曲线的精度,才能让啮合运动仿真过程顺畅,不会出现干涉,同时齿条的长度可以根据实际行程需求做等比例延伸,不需要重新调整齿形参数,适配性很强。
