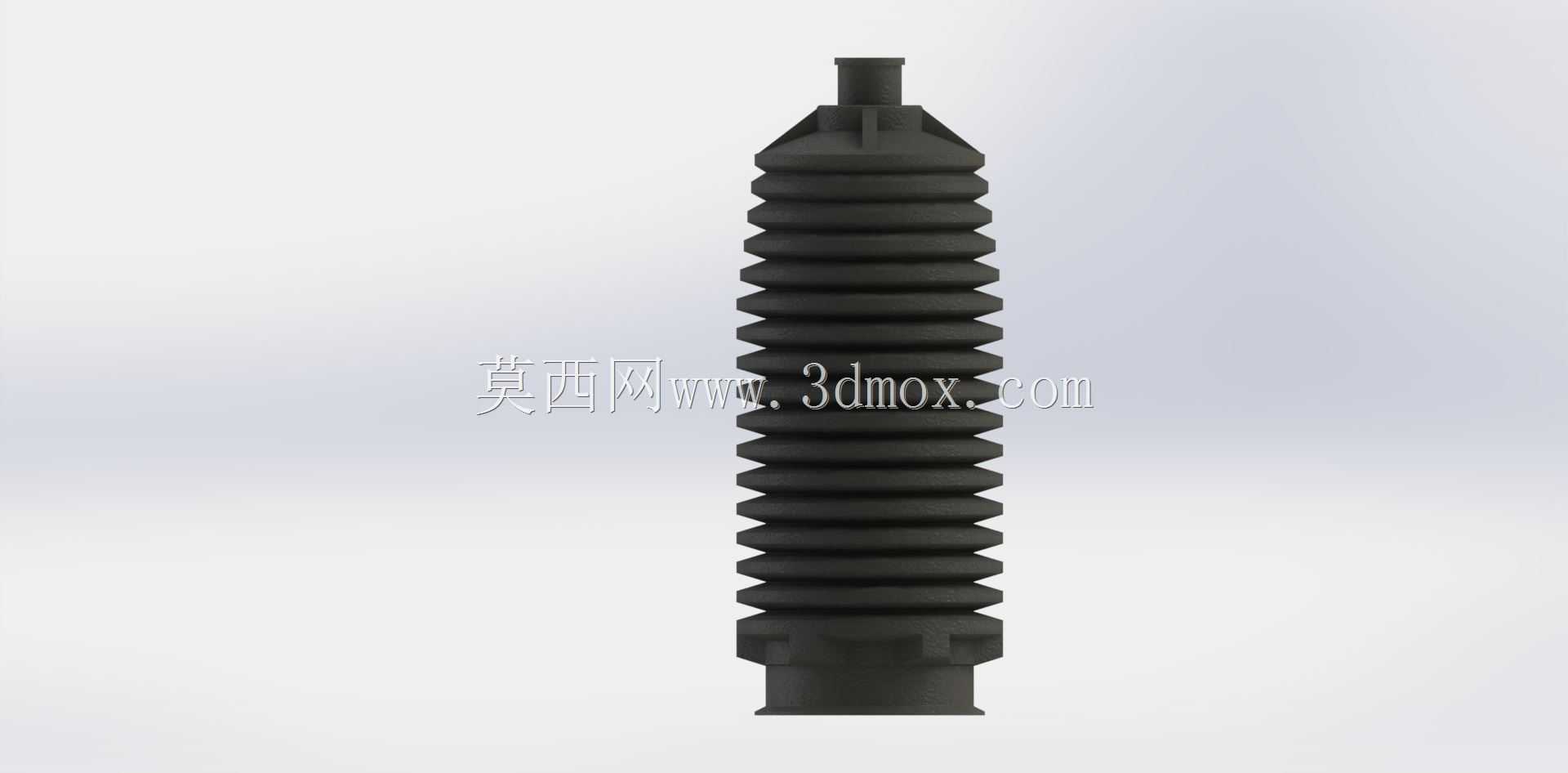

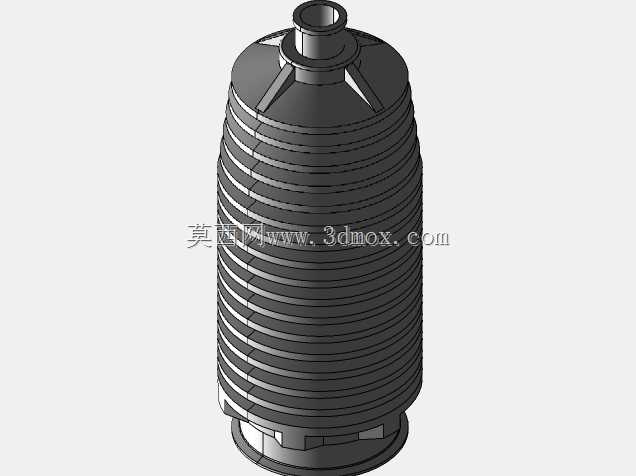

汽车转向系统波纹式齿条防护套结构设计

在乘用车转向系统的底盘布置环节，齿条防尘套是容易被忽略但直接影响转向机寿命的关键防护零件，日常维修场景里不少转向机卡滞、进水锈蚀的故障，根源都是防尘套破损后泥沙、积水侵入齿条啮合面导致的。做这个零件的三维结构设计时，首先要匹配转向齿条的全行程伸缩量，波纹段的折数、每折的展开长度都要经过校核，保证方向盘打满左右极限位置时，防尘套既不会被过度拉伸撕裂，也不会因为压缩量过大出现折痕堆叠干涉，同时还要预留转向过程中齿条随悬架跳动产生的小幅摆动余量，避免套体和周边的副车架、转向拉杆球头产生运动摩擦。从安装边界来看，套体两端的卡接接口尺寸要严格匹配转向机壳体的定位槽和齿条拉杆的轴径，大口端卡在转向机壳体的环形凸台上，小口端箍在拉杆的光滑轴段，接口处的密封唇结构要保证卡箍锁紧后能隔绝高压水枪冲洗、路面积水飞溅的侵入，日常行驶中轮胎带起的碎石、泥沙也会被挡在套体外部，不会进入齿条的润滑脂腔。波纹结构的设计除了满足伸缩行程需求，每一段波纹的圆角都做了过渡处理，避免应力集中导致橡胶件反复弯折后出现疲劳裂纹，材料选用耐低温、耐油的橡胶配方，适配-40℃到120℃的底盘工作环境，既不会在北方冬季低温环境下变硬脆裂，也不会被转向机渗出的润滑脂腐蚀溶胀。实际装车验证环节里，这个结构的防尘套要经过十万次以上的伸缩循环测试，以及高低温环境下的弯折耐久测试，还要模拟车辆经过积水路段、泥泞路段的密封性能，保证整个转向机的设计寿命周期内，防尘套不会出现破损漏油的问题。做三维建模的时候，要重点还原波纹段的壁厚变化，每折的根部壁厚略大于峰部，兼顾弯折柔韧性和结构强度，两端的卡接槽要和对应配合件的尺寸做公差匹配，预留橡胶件的压缩变形量，避免装配后出现松脱或者密封不严的问题，同时还要考虑维修更换的便利性，不需要拆解整个转向机总成，只需要松开两端卡箍就能完成旧套的拆卸和新件的安装，降低售后维修的工时成本。
