适配ISDN交换机的19英寸标准机架结构

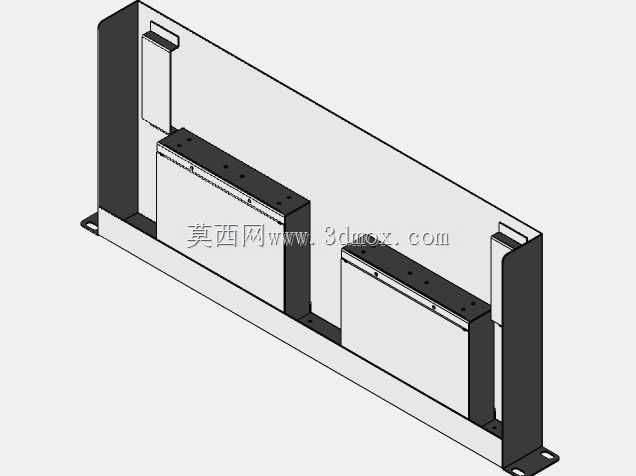

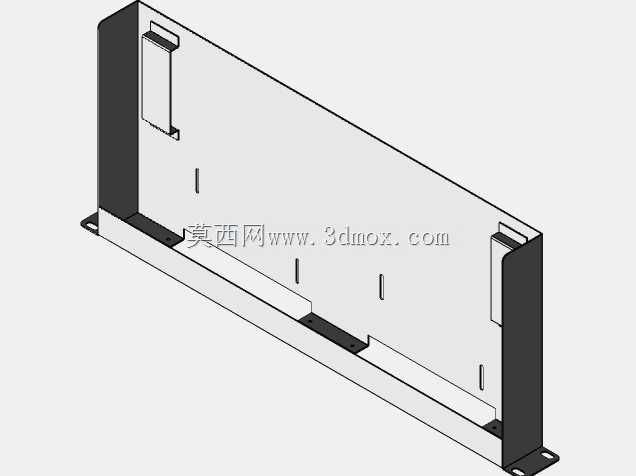

在通讯机房的设备部署场景里，这类适配ISDN交换机的19英寸机架，是标准机柜内设备固定的核心承载构件，日常运维中承担着交换机定位、承重、布线规整的多重作用，完全遵循19英寸机柜的通用安装规范设计，能直接适配常规通讯机柜的立柱安装孔位，不需要额外做转接件加工。从结构设计逻辑来看，整体采用钣金折弯成型的主体框架，两侧预留的安装折边带有对应机柜立柱的固定孔位，安装时可直接通过机柜螺丝将机架锁定在机柜立柱的对应U位上，安装边界完全符合19英寸机柜的内宽尺寸要求，不会出现与相邻位设备干涉的问题。机架主体的承托平面做了加强折弯处理，边缘的翻边结构既提升了整体钣金件的结构刚性，避免长期承重出现平面下凹变形，同时翻边的圆滑处理也能防止安装交换机时割伤线缆或者运维人员的手部。机架上预留的多组长条安装腰孔，是针对ISDN交换机的固定点位设计的，腰孔的调节余量可以抵消交换机外壳的尺寸公差，安装时不需要重新打孔就能完成设备固定，降低现场安装的加工工作量。两侧的立式挡边结构，一方面可以对交换机的侧边做限位，防止设备推入时机位偏移，另一方面挡边上预留的卡扣位可以固定设备侧方的走线，让电源线、信号线沿着挡边排布，避免线缆杂乱堆积影响设备散热。在实际使用场景中，这类机架主要部署在接入层通讯机柜内，用来承载固定ISDN交换机设备，让交换机在机柜内保持水平安装状态，保证设备接口与配线架的对位精度，减少线缆弯折带来的信号损耗。设计过程中充分考虑了机房运维的实际需求，机架底部预留的走线缺口，可以让设备底部的线缆直接穿过机架连接到下方的理线架，不需要从侧边绕线，大幅缩短布线长度。整体结构没有多余的冗余设计，所有折弯、开孔都围绕设备安装、承重、布线三个核心需求展开，钣金厚度的选型兼顾了承重能力与材料成本，在满足交换机长期承重不变形的前提下，尽可能控制机架自身重量，降低机柜立柱的负载压力。安装时只需要先将机架固定在机柜规划的U位上，再将ISDN交换机沿着机架的承托平面推入，对准腰孔位置拧上固定螺丝即可完成设备安装，整个过程不需要复杂的调试，单人就能完成操作，非常适合通讯机房批量设备部署的场景。
