组合式多层仓储置物钢架结构设计

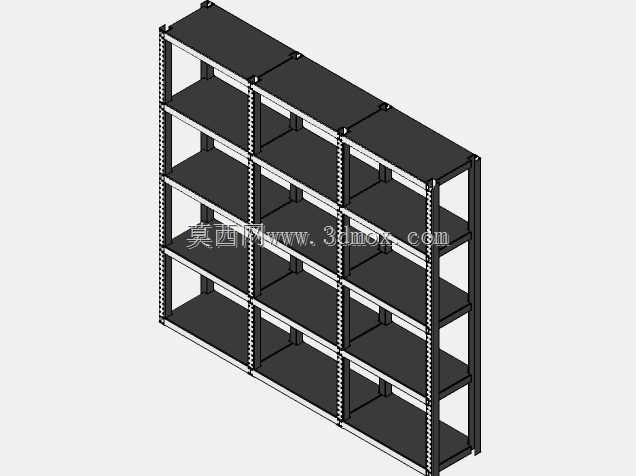

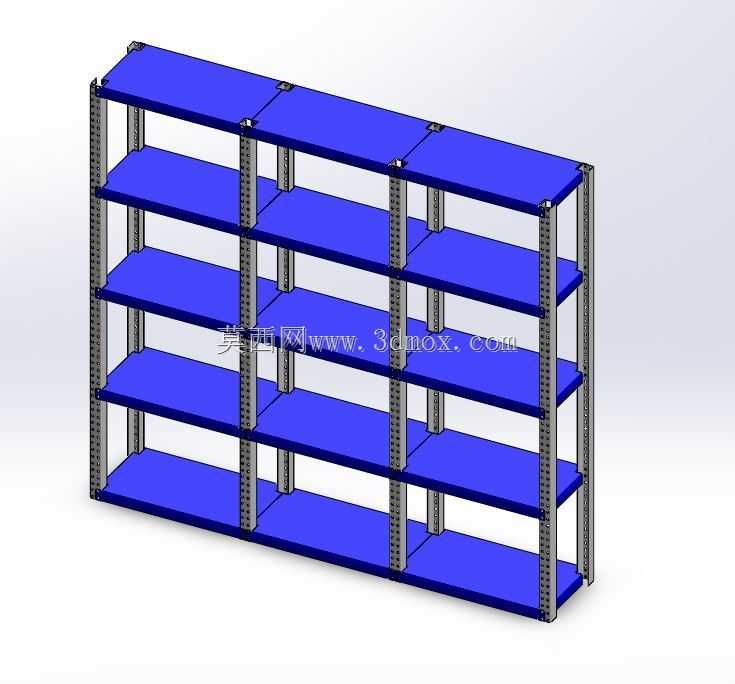

这款组合式多层置物钢架，核心面向中小件物料的规整存储场景，在生产车间的零配件暂存区、电商仓的拆零拣选区、五金门店的货品陈列区、维修工位的工具耗材存放区都能适配，相比传统焊接式货架，拆装调整的灵活性更适配存储需求动态变化的使用场景。从结构设计逻辑来看，整体采用三列并排的模块化拼接思路，立柱选用带连续调节孔的冷弯型钢，孔位沿立柱高度方向等距排布，层板的支撑卡爪可直接卡入对应孔位，无需额外螺栓固定就能完成层板高度调整，单组立柱可同时承载左右相邻两列的层板载荷，既减少了立柱材料的冗余使用，也能让整架的侧向受力通过拼接结构互相传导，提升整体抗侧倾能力。层板采用平板式冲压成型结构，边缘做折边强化处理，折边高度控制在合理范围，既避免层板在均布载荷下出现中部下挠变形，也不会因为折边过高占用层间的有效储物高度，三列并排的布局让单组架体的横向宽度适配常规仓储通道的预留尺寸，安装时不需要额外拓宽通道就能满足人工取放货的操作空间，整架深度按照常规周转箱的通用尺寸设计，可直接放置标准尺寸的塑料周转箱、纸质物料盒，不会出现箱体突出架体或者架体深度浪费的情况。设计过程中重点考量了安装边界的适配性，底部立柱配置可调式脚垫，可在地面存在3-5mm高度差的车间、仓库地面上调整架体水平，避免因为地面不平导致架体受力不均出现立柱变形，架体总高度控制在人工站立取货的舒适高度上限，最高层的取放不需要借助登高梯就能完成，适配日常高频取货的作业需求，相邻架体之间可通过侧边的连接卡扣实现多组拼接，根据仓储区域的实际长度灵活扩展总存储长度，不需要额外定制特殊尺寸的构件。层间的净空高度可根据存储物料的高度灵活调整，比如存放较高的工件时可以拆除中间一层的层板，拓展出更高的储物空间，存放小型螺丝、耗材类小件时可以加密层板排布，提升垂直空间的利用率，立柱的孔位间距经过反复校核，调整后的层板水平度误差控制在极小范围，不会出现层板倾斜导致物料滑落的问题。整体结构没有多余的装饰性构件，所有型材截面都经过受力校核，在满足额定承载能力的前提下尽可能降低自身重量，方便人工搬运和组装，组装过程不需要专用工具，两名作业人员配合就能完成单组架体的搭建，大幅降低现场安装的时间成本。
