FRC赛事轻型中型齿轮齿条机架结构

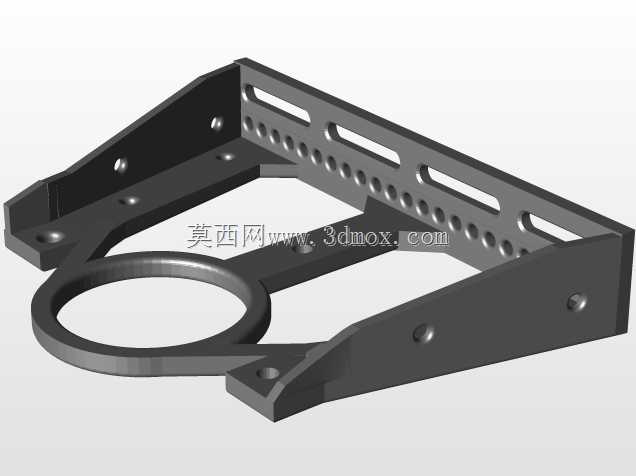

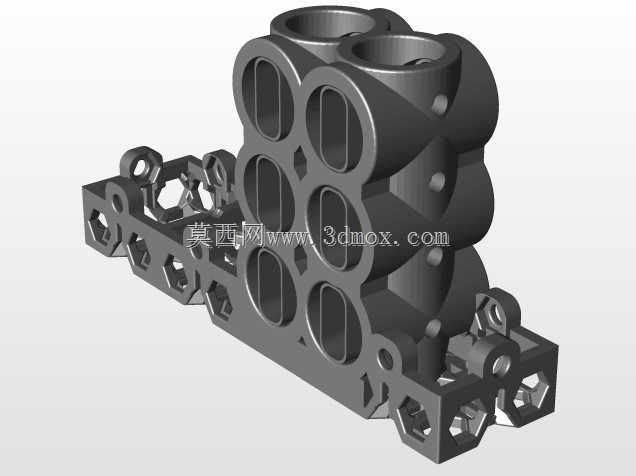

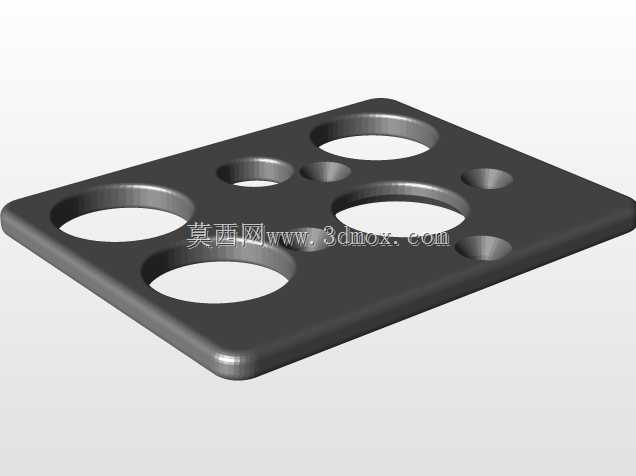

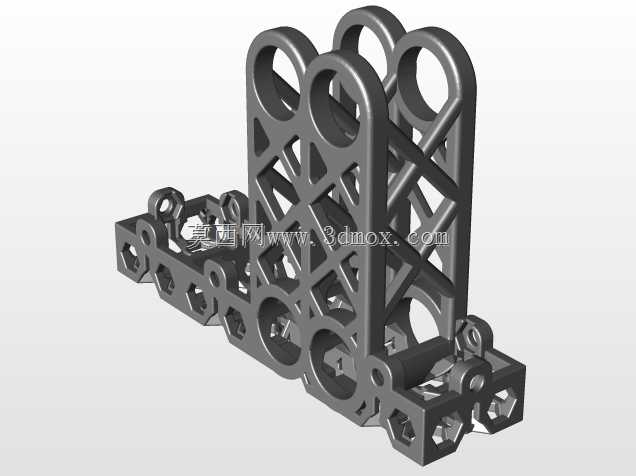

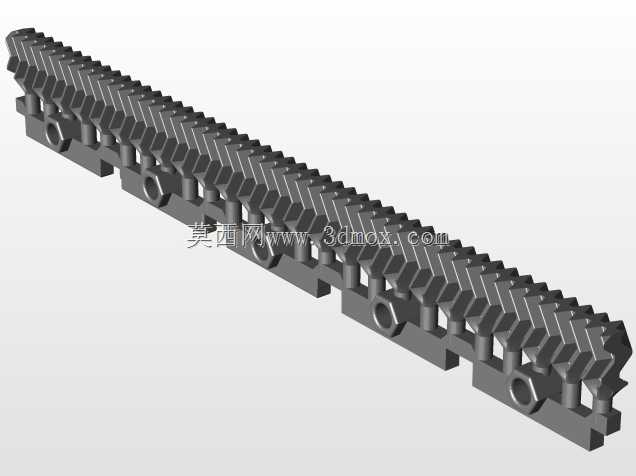

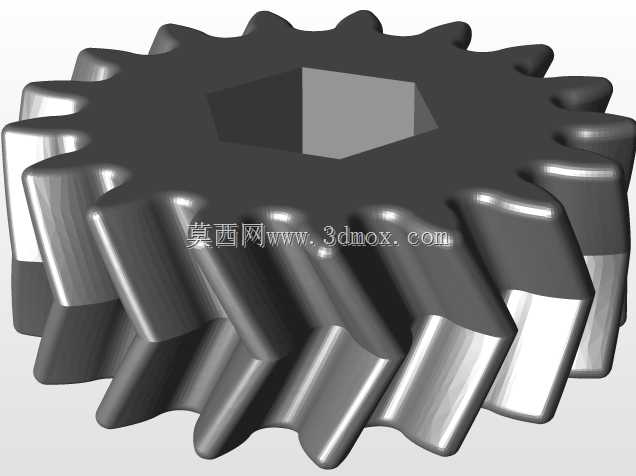

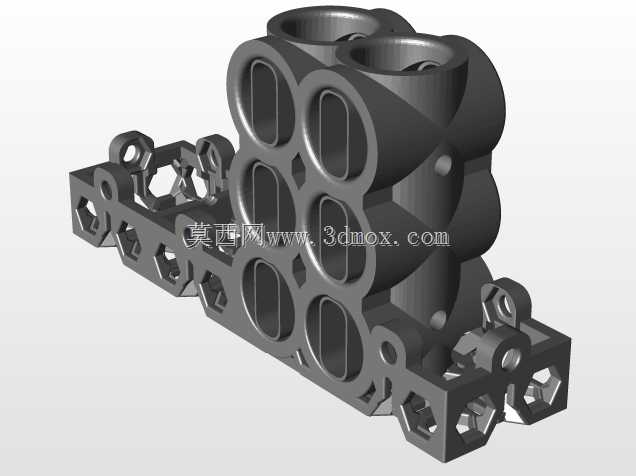

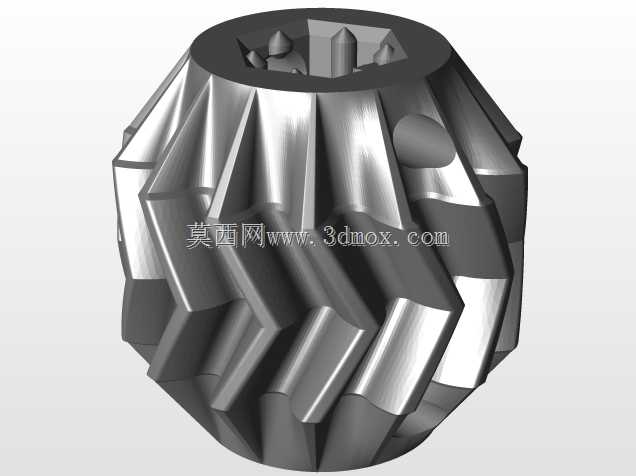

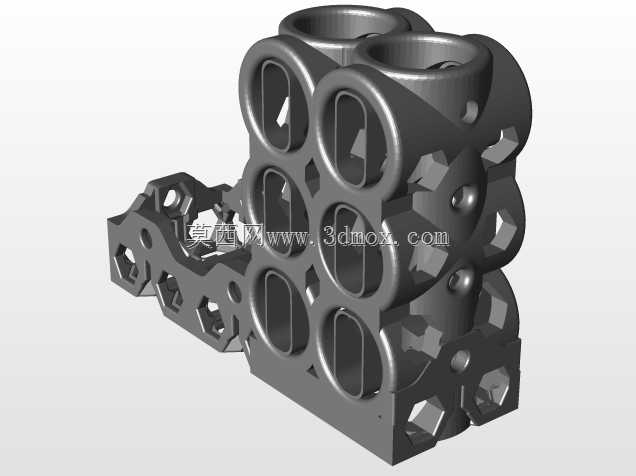

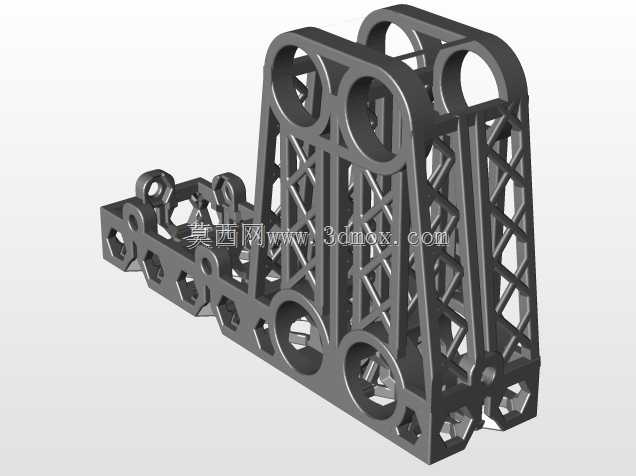

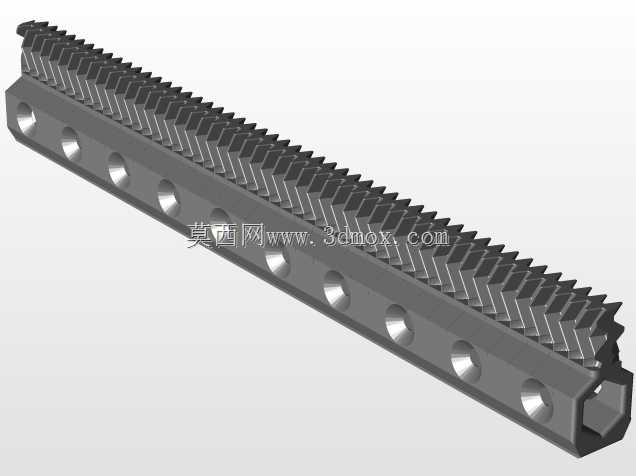

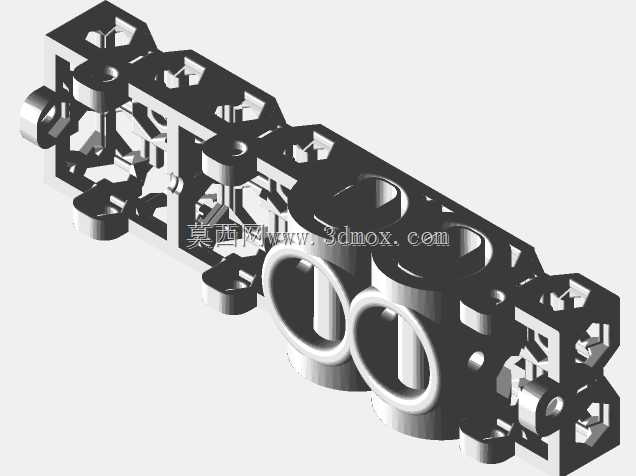

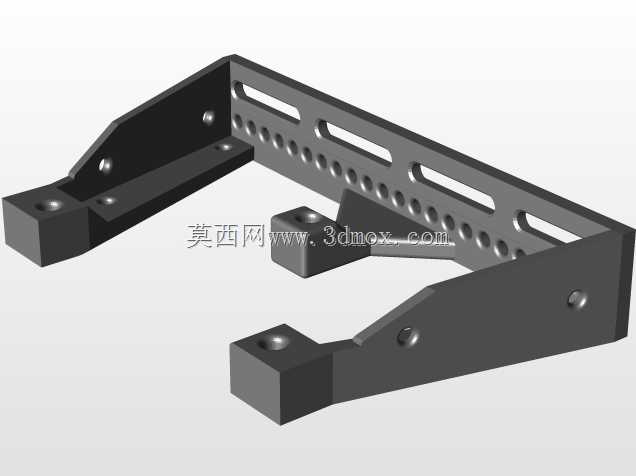

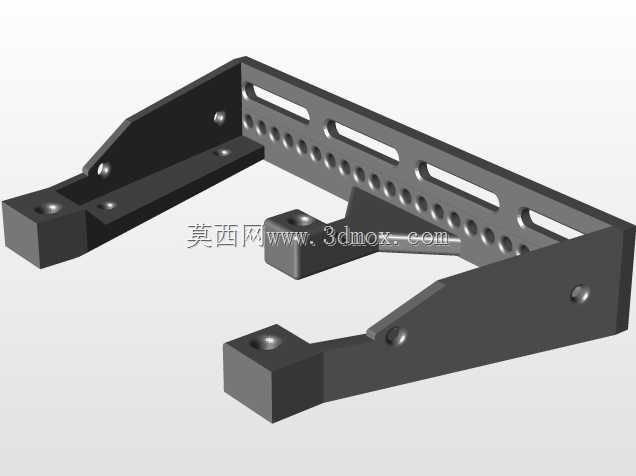

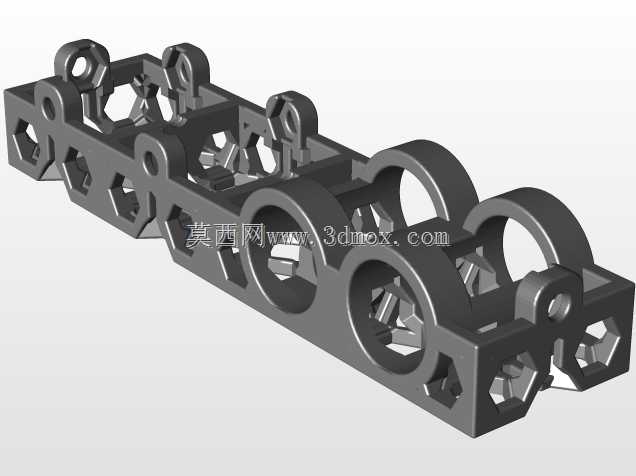

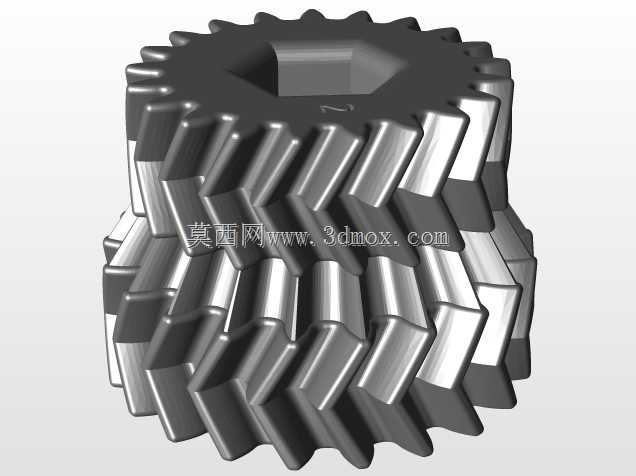

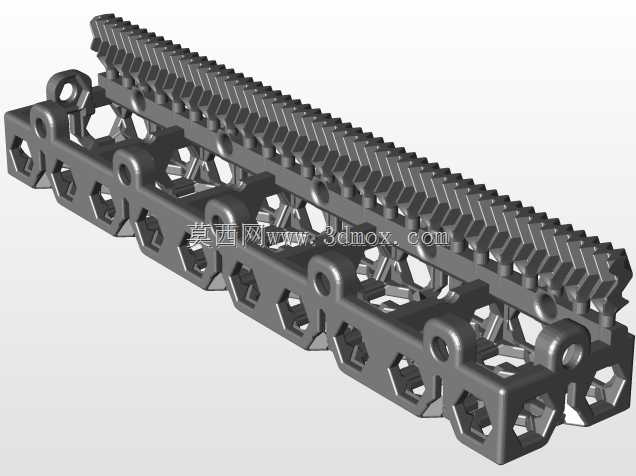

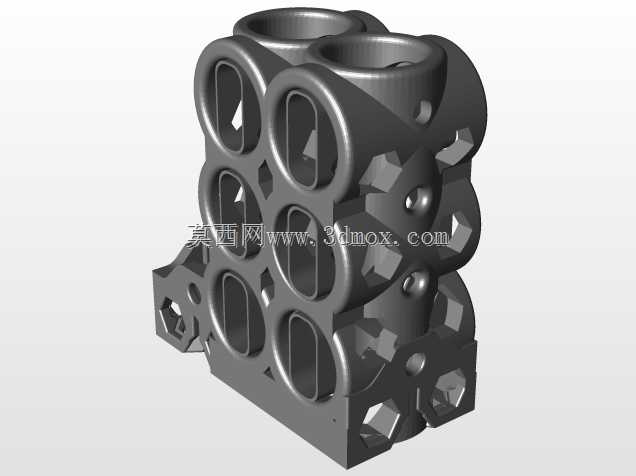

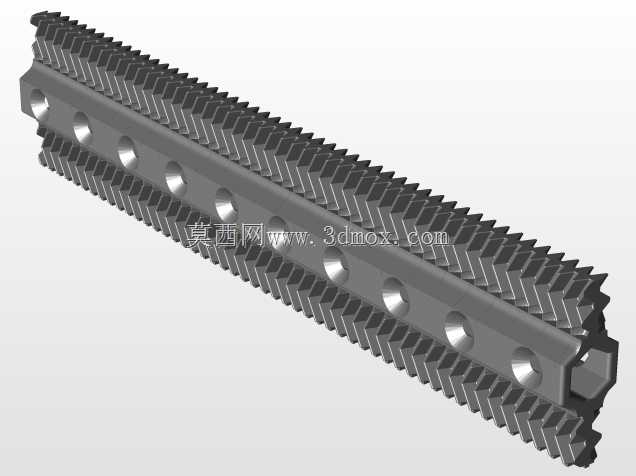

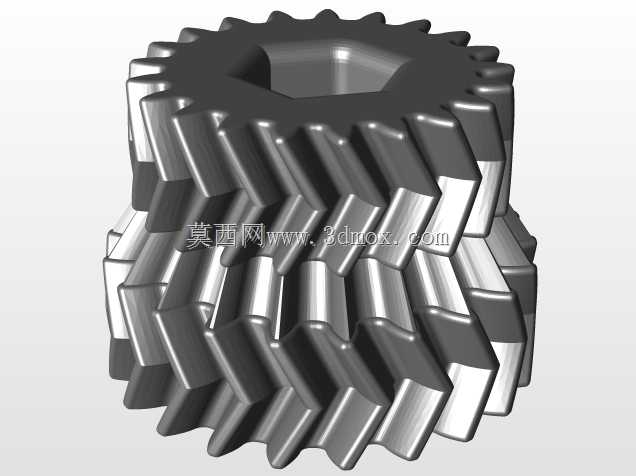

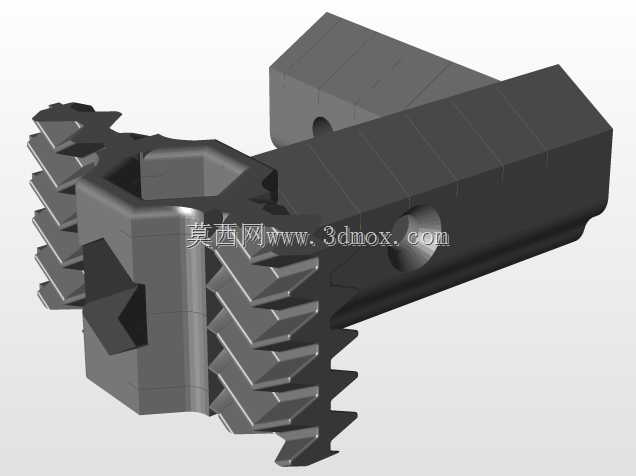

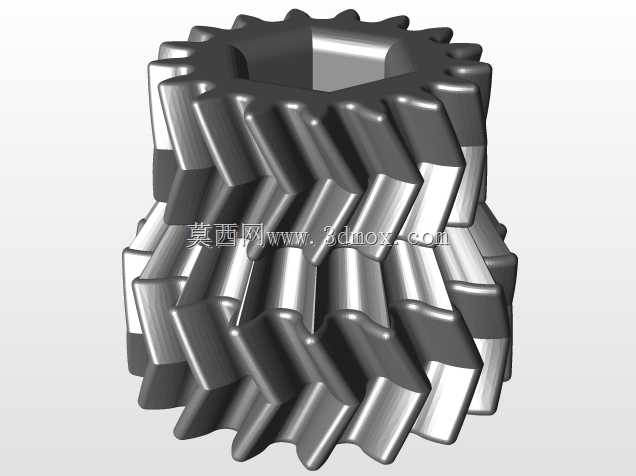

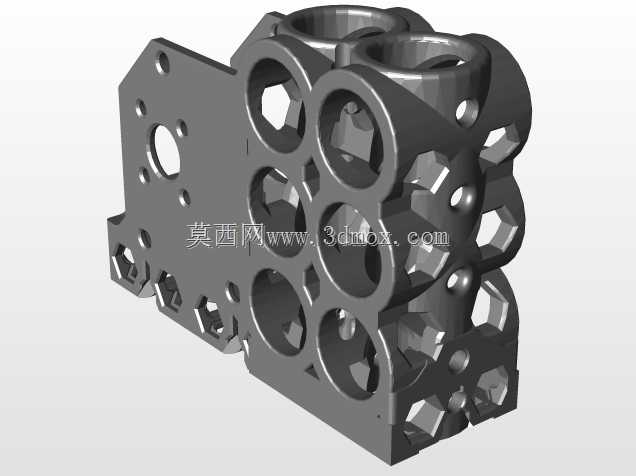

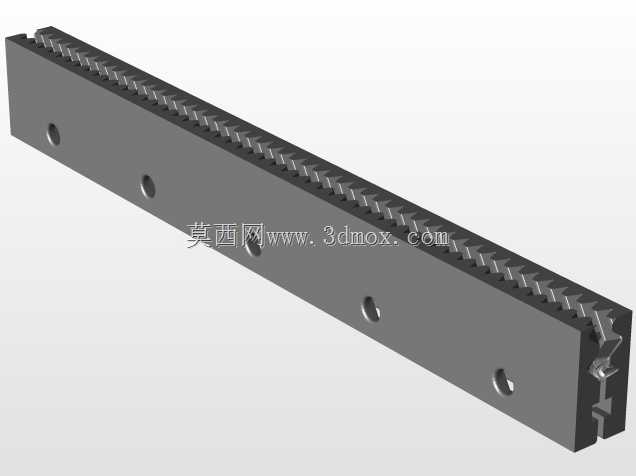

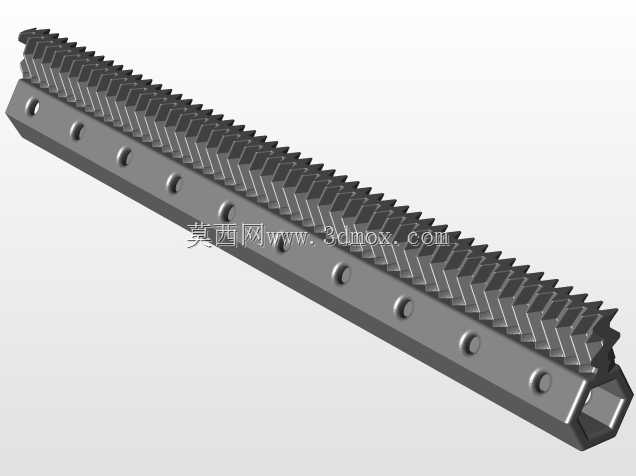

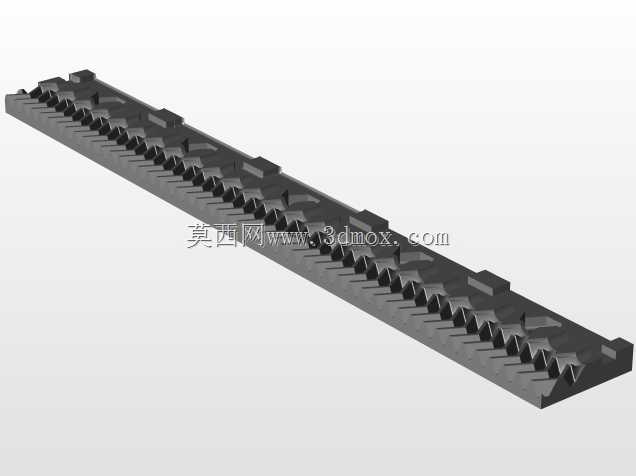

该机架结构面向FRC机器人竞赛场景设计，核心适配轻型至中型载荷下的齿轮齿条传动需求，可直接作为竞赛机器人的主承载框架使用，也可经过尺寸调整后应用于小型自动化输送、工位平移等需要直线往复传动的工业场景。从实际使用角度出发，机架整体采用一体化镂空式结构设计，在保证整体结构刚性的前提下尽可能去除非承载区域的材料冗余，有效降低整体自重，适配竞赛场景下对设备移动速度、启动加速度的严苛要求。结构上集成了多组齿轮安装位与齿条导向定位面，齿轮安装孔位同轴度公差控制在0.02mm以内，可保证齿轮与齿条啮合时间隙均匀，避免传动过程中出现卡滞、跳齿等问题，齿条安装基面预留了0.1mm的调整余量，装配时可通过配磨垫片调整啮合侧隙，适配不同负载下的传动精度要求。机架两侧预留了标准的安装接口，可直接连接行走轮组、执行机构安装板、电控元件安装座等外围部件，接口位置经过受力仿真校核，可承受瞬时冲击载荷不发生塑性变形。外形尺寸上，整体长度方向预留了足够的齿条安装行程，可满足常规竞赛场景下的直线移动距离需求，宽度方向控制在紧凑范围内，避免占用过多机器人内部安装空间，安装边界上所有连接孔位均采用统一的孔距标准，可与市面上常见的FRC竞赛铝型材、标准连接件直接适配，不需要额外进行二次打孔加工。设计过程中优先考虑了装配便利性，所有安装位均设计了足够的操作空间，可使用常规内六角扳手完成所有紧固件的装配作业，不需要特殊工装。结构受力路径经过优化，传动过程中产生的径向力可直接通过机架本体传递至两侧的承载梁，不会在局部形成应力集中，长时间往复运行下结构形变量控制在允许范围内，可保证传动精度长期稳定。针对竞赛场景下可能出现的碰撞情况，机架边角位置均做了加强筋设计，碰撞时可将冲击力分散至整个框架，避免局部断裂失效。
