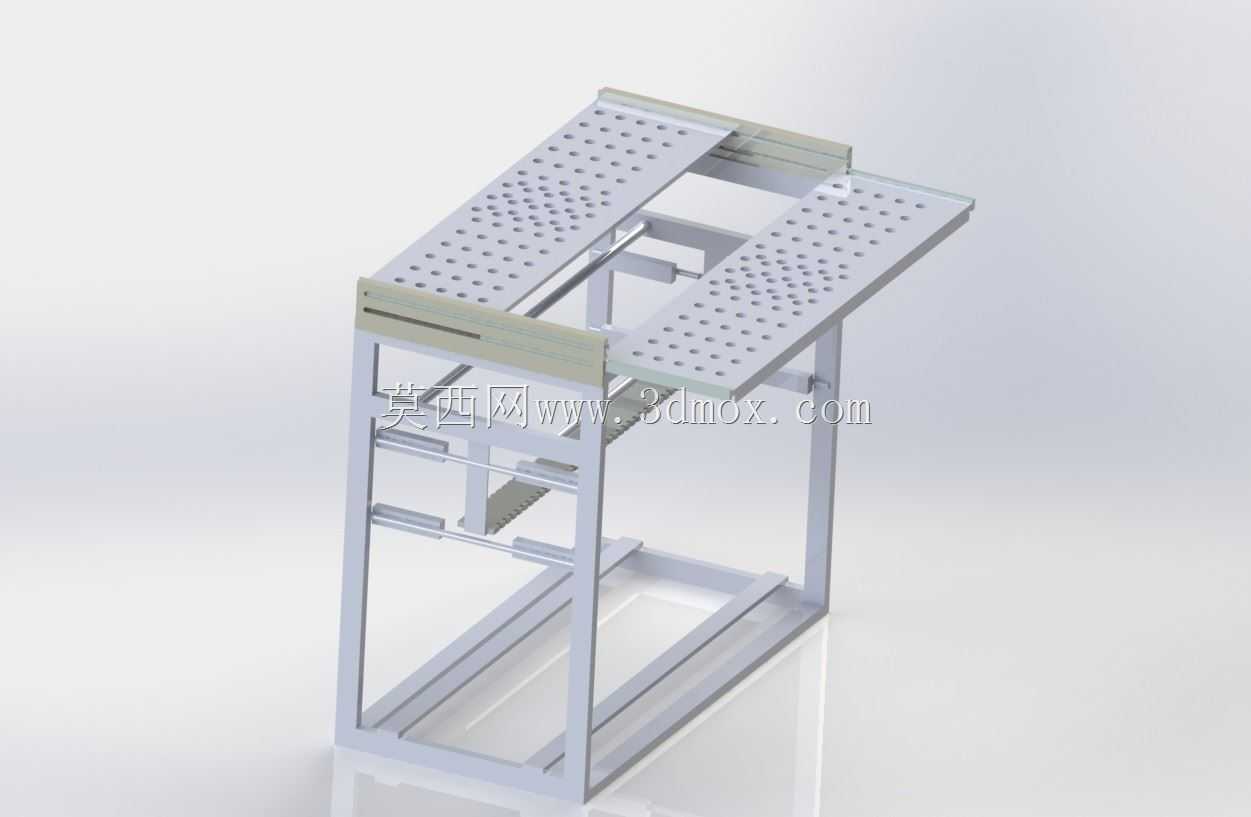

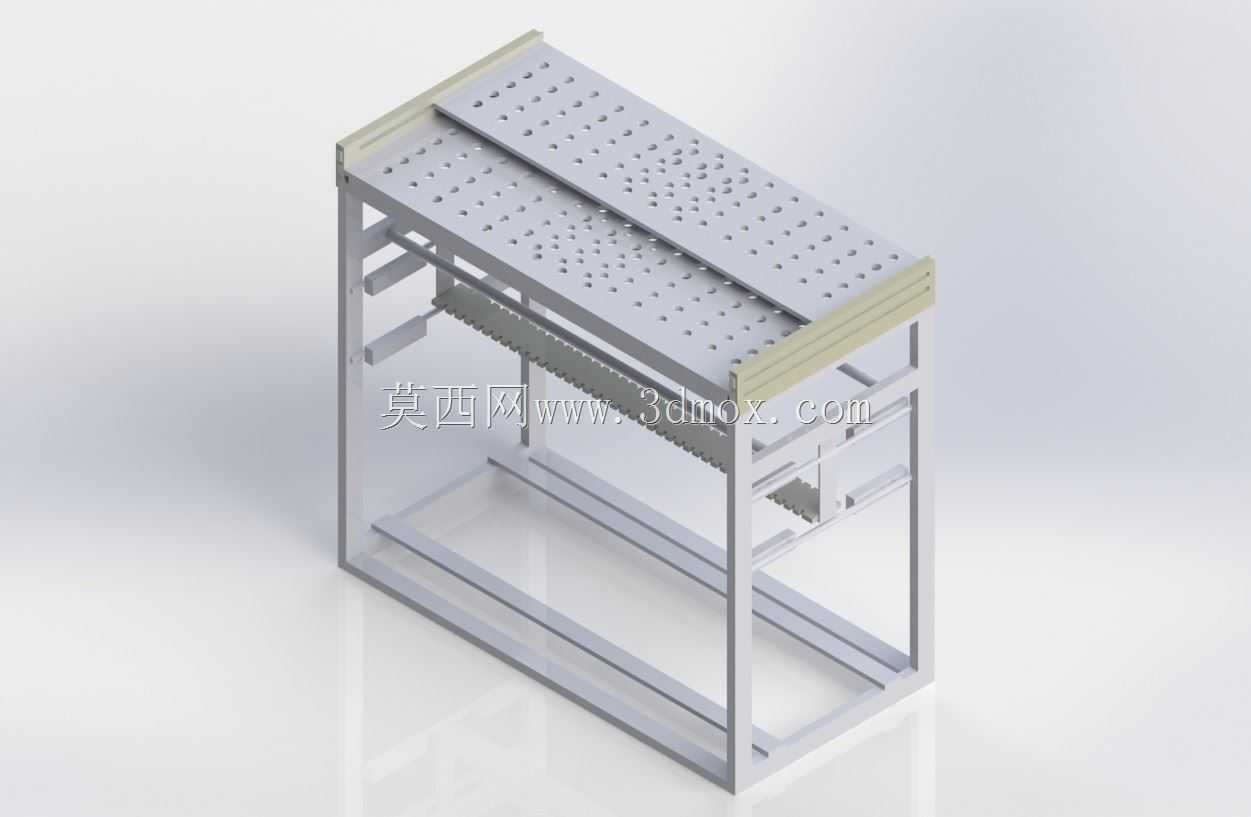

工业铝型材拼装式多孔作业机架结构

这类机架多应用在电子装配、小型零部件检测、实验室工装布设场景中，作为承载作业工装、待加工工件、检测辅具的基础承载结构，替代传统焊接机架的固定化缺陷，适配多品类小批量的柔性生产需求。从结构设计逻辑来看，整体框架采用标准工业铝型材拼接搭建，型材槽口可兼容常规T型螺栓紧固件，无需焊接工序即可完成主体组装，后期调整工位布局、拓展附属安装位时，仅需松卸紧固件即可调整横梁、纵梁的固定位置，适配不同尺寸的工装设备安装需求。台面部分采用整块多孔板设计，孔位按标准间距阵列排布，可直接通过孔位固定夹具、定位销、工件挡块，无需额外在台面上钻孔攻丝，更换工装时不会破坏台面结构完整性，孔位排布兼顾了不同尺寸工件的装夹需求，小到精密电子元件的定位座，大到小型机电组件的固定支架，都能找到适配的安装孔位。台面下方预留了多层横梁安装位，可根据使用需求加装工具挂板、物料托盘、电气安装槽、管线走线架，作业用到的手动工具、待装配零件、供电供气线路都可整合在机架内部空间，避免台面杂乱堆积，同时走线沿型材槽口布设，不会出现管线外露剐蹭的风险。框架底部采用双层方管围边结构，既提升了整体机架的抗扭刚性，避免单侧承重时机架出现形变，也可作为底部置物层的支撑边，放置较重的备用工装、物料箱，同时底部预留了脚轮或可调脚杯的安装接口，需要移动工位时可加装福马轮实现整架推移，固定工位时更换可调脚杯即可调平台面，适配不同地面的平整度要求。设计过程中重点考量了安装边界的通用性，整体宽度适配常规车间作业的人员操作臂展范围，深度方向预留足够的工装安装纵深，高度符合站立作业的人体工学尺寸，操作人员长时间作业不会产生过度疲劳，框架外侧的型材槽口也可拓展安装照明支架、作业指导书挂板、防静电接地端子等附属配件，无需额外在型材上打孔加工。这类机架的结构没有冗余的设计部件，所有型材、板材都采用标准件裁切拼装，加工周期短，组装难度低，后期维护更换部件时可直接采购对应标准型材替换，不会出现定制焊接机架部件损坏后无法替换的问题，多孔台面的承重经过受力校核，常规中小型工装、工件放置不会出现台面下凹变形，框架整体的承重冗余可满足多数轻型作业场景的承载需求，在柔性生产单元、实验室测试工位、小型装配线的搭建中，这类拼装式机架的适配性远高于定制焊接的固定机架。
