自动闸门传动用齿轮齿条结构设计

在人行通道闸、园区自动道闸、小区出入口闸门这类需要直线往复启闭动作的设备中，齿轮齿条传动是应用非常广泛的动力传递结构，这套齿条结构正是为自动闸门的直线驱动场景设计的核心传动部件。不同于常规传动场景下的齿条设计，自动闸门的运行对传动平稳性、启停冲击控制有较高要求，设计时首先匹配了常用的4模数齿轮参数，齿距精度控制在适配常规伺服驱动的公差范围内，避免闸门运行过程中出现卡顿、窜动的问题，保障闸门启闭过程顺滑无明显异响。

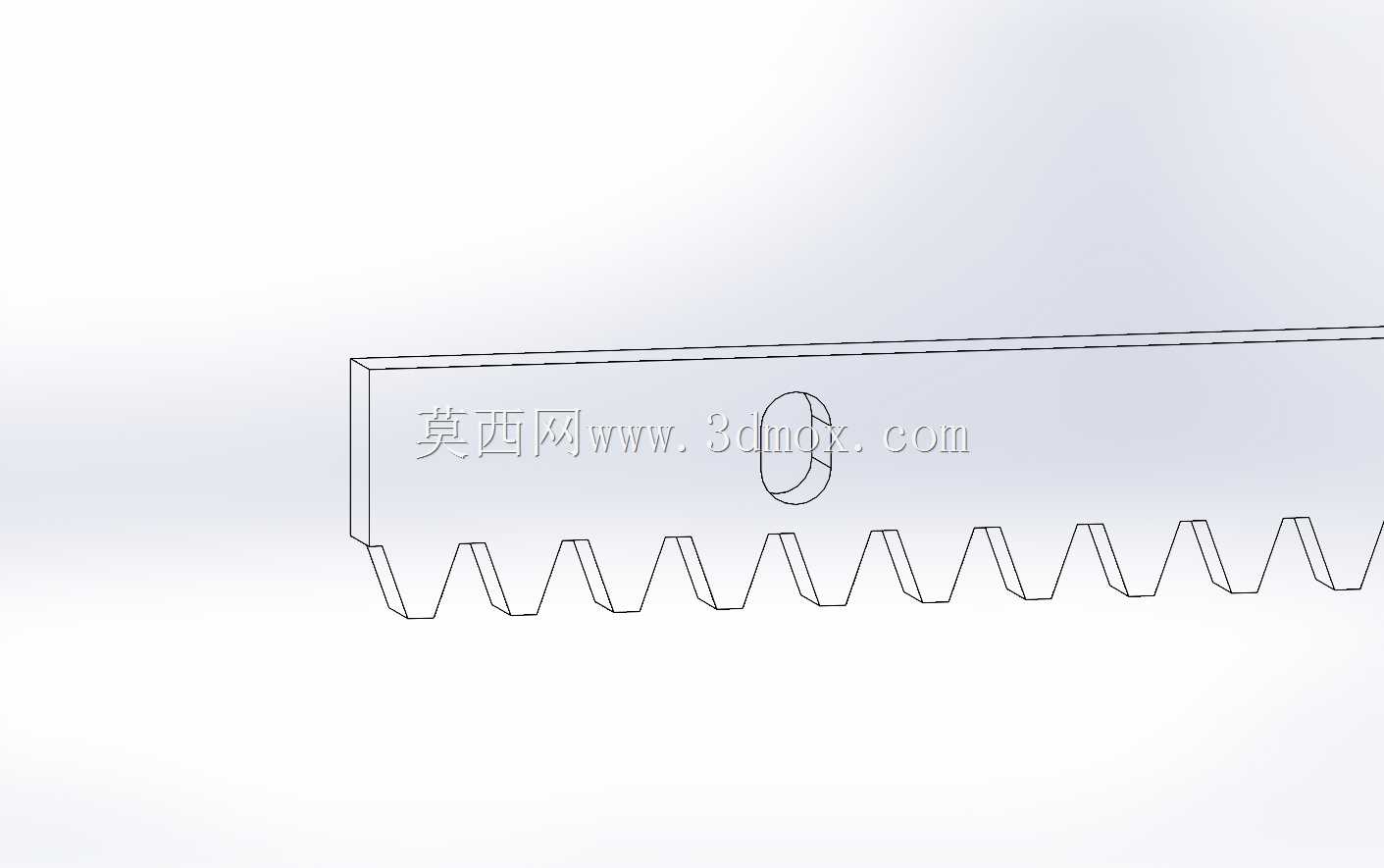

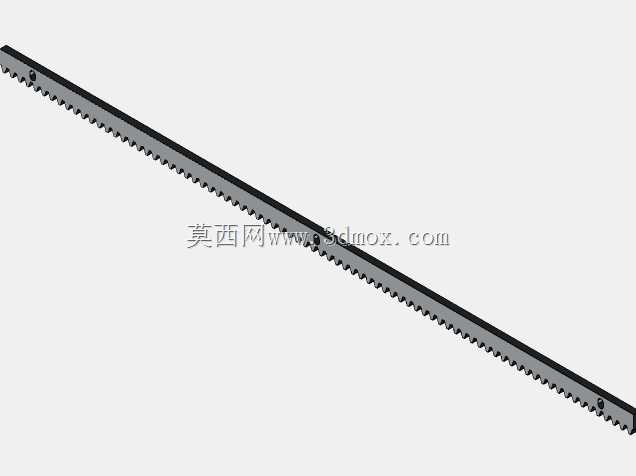

从安装边界来看，这款齿条的截面尺寸适配常规闸门的机架安装槽位，齿条本体预留了标准M4规格的安装孔位，孔位间距按照12.56mm的模数匹配尺寸排布，现场安装时不需要额外进行打孔改制，可直接通过标准紧固件固定在闸门的滑动机架上，能大幅缩短现场装配的调试周期。齿条的齿形经过修形处理，在与配套齿轮啮合的过程中，重合度控制在合理区间，既可以传递足够的驱动力带动闸门门板完成启闭动作，也能在闸门遇到异物卡阻时，通过齿面的合理受力反馈触发设备的过载保护机制，避免驱动电机堵转烧毁。

设计过程中优先考虑了户外使用的适配性，齿条的整体结构没有易积水的凹槽死角，安装后配合闸门机架的排水结构，可避免雨天积水积尘造成的齿面锈蚀卡滞问题。齿部的受力方向经过优化，与闸门的滑动方向完全平行，不会在传动过程中产生额外的侧向分力，能降低闸门导向轮的偏磨概率，延长整套闸门设备的维护周期。不同于长距离传动用的拼接齿条，这款齿条为单根整体成型结构，适配常规人行自动闸门的行程范围，拼接处的传动精度误差问题在这款结构上完全不存在，运行过程中不会出现经过拼接位置的顿挫感，适合对通行体验要求较高的写字楼、场馆出入口闸门使用。在建模过程中，齿形参数完全按照渐开线圆柱齿轮的啮合标准生成，安装基准面与齿面的平行度公差按照常规机械传动的IT7级精度设定，既不会因为精度过高造成不必要的加工成本提升，也能完全满足自动闸门的实际运行精度需求。
