低成本便携式机械呼吸机结构设计方案

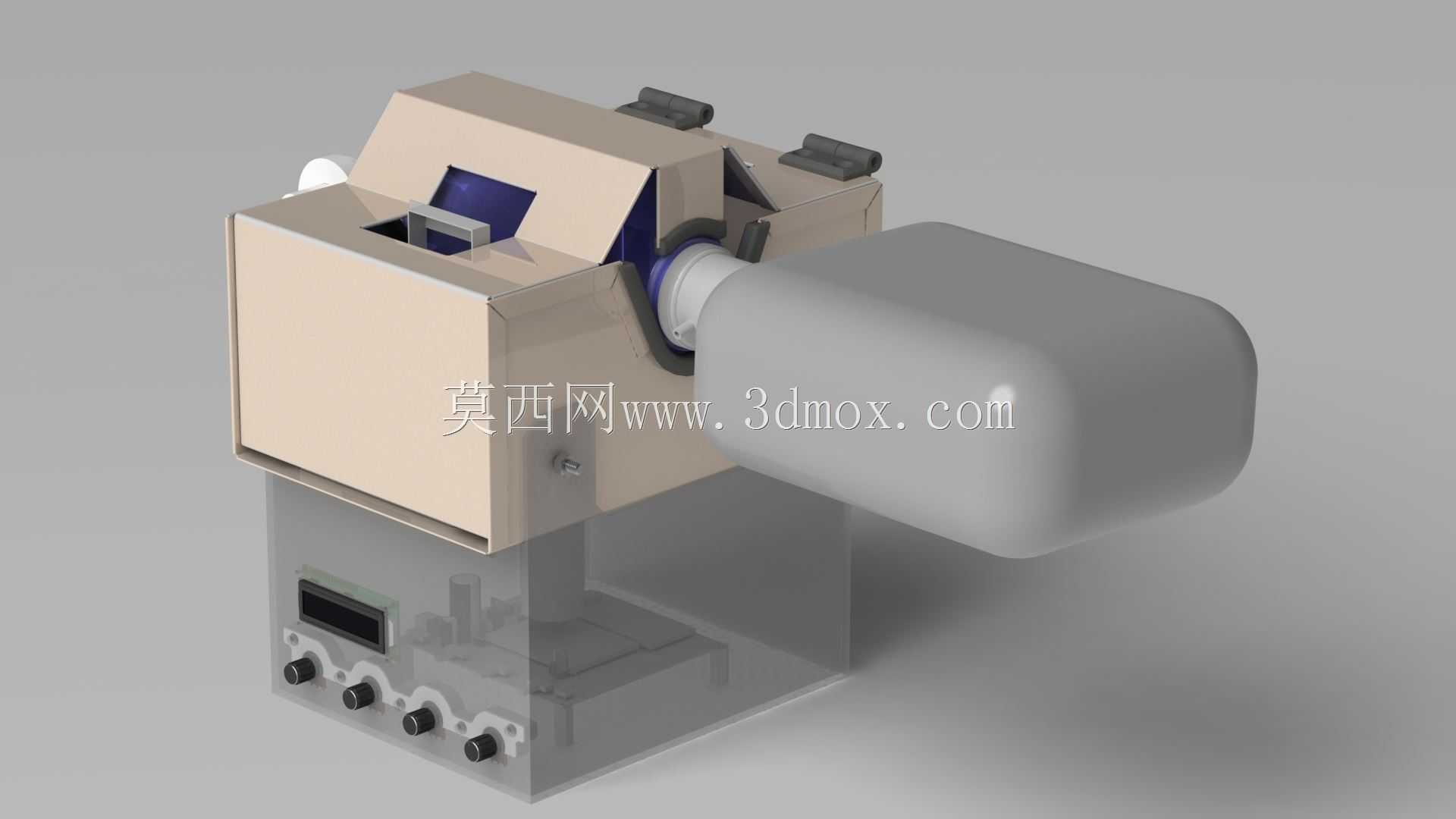

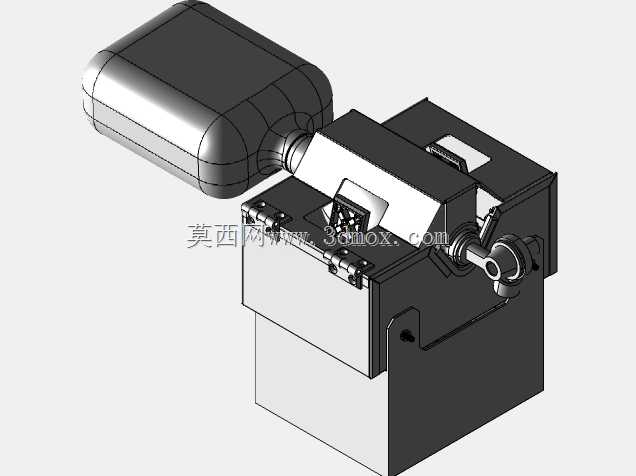

这款便携式机械呼吸机的设计初衷，是面向医疗资源匮乏、常规急救设备供给不足的场景，为存在自主呼吸障碍的患者提供可控的机械通气支持，替代人工手动捏球囊的操作，降低医护人员的长时间工作负荷，同时避免人工操作带来的通气参数不稳定问题。设备采用机架搭配齿轮机械臂的核心传动结构，通过机械结构的预设行程来压缩传统袋阀面罩，实现稳定频率、稳定潮气量的通气输出，无需依赖复杂的电控传感系统即可完成基础呼吸支持功能，在断电、缺专业运维人员的场景下也能快速部署投入使用。从结构设计层面来看，整机采用钣金加工与3D打印结合的加工工艺，钣金构件承担主体框架的支撑强度，保证传动过程中的结构刚性，避免长期往复运动出现结构形变影响通气精度；3D打印构件则用于复杂异形结构的快速成型，降低小批量试制阶段的开模成本，同时方便根据实际使用需求快速调整局部结构。整机外形尺寸控制在11.81×8.31×13.25英寸区间，整体重量约为8磅，紧凑的尺寸与较轻的重量适配便携转运需求，既可以放置在急救车、临时医疗点的工作台面上使用，也可以随转运担架移动，在患者转运过程中持续提供通气支持。设备的动力模块与通气执行模块采用分体式布局，侧置的动力单元通过联轴器与压缩机构连接，既方便动力模块的快速拆装维护，也能平衡整机重心，避免放置时出现侧翻风险；下部的控制区域集成了通气参数调节旋钮与状态显示窗口，操作人员可以快速调整通气频率、潮气量等核心参数，无需复杂的操作培训即可上手。在安装边界层面，设备底部预留了标准的固定安装孔位，既可以直接放置在平面上使用，也可以通过固定件安装在转运床、急救支架上，适配不同场景的固定需求；进气与出气接口采用通用的标准呼吸管路接口，可直接适配常规的呼吸面罩、管路配件，无需定制专用连接件，降低现场使用的配件适配难度。结构设计上充分考虑了易维护性，所有传动构件均采用快拆结构设计，无需专用工具即可完成易损件的更换，在缺乏专业维修保障的场景下，现场操作人员即可完成日常维护与故障排查，大幅提升设备在极端场景下的可用性。
