适配FX的桶型调谐器结构设计

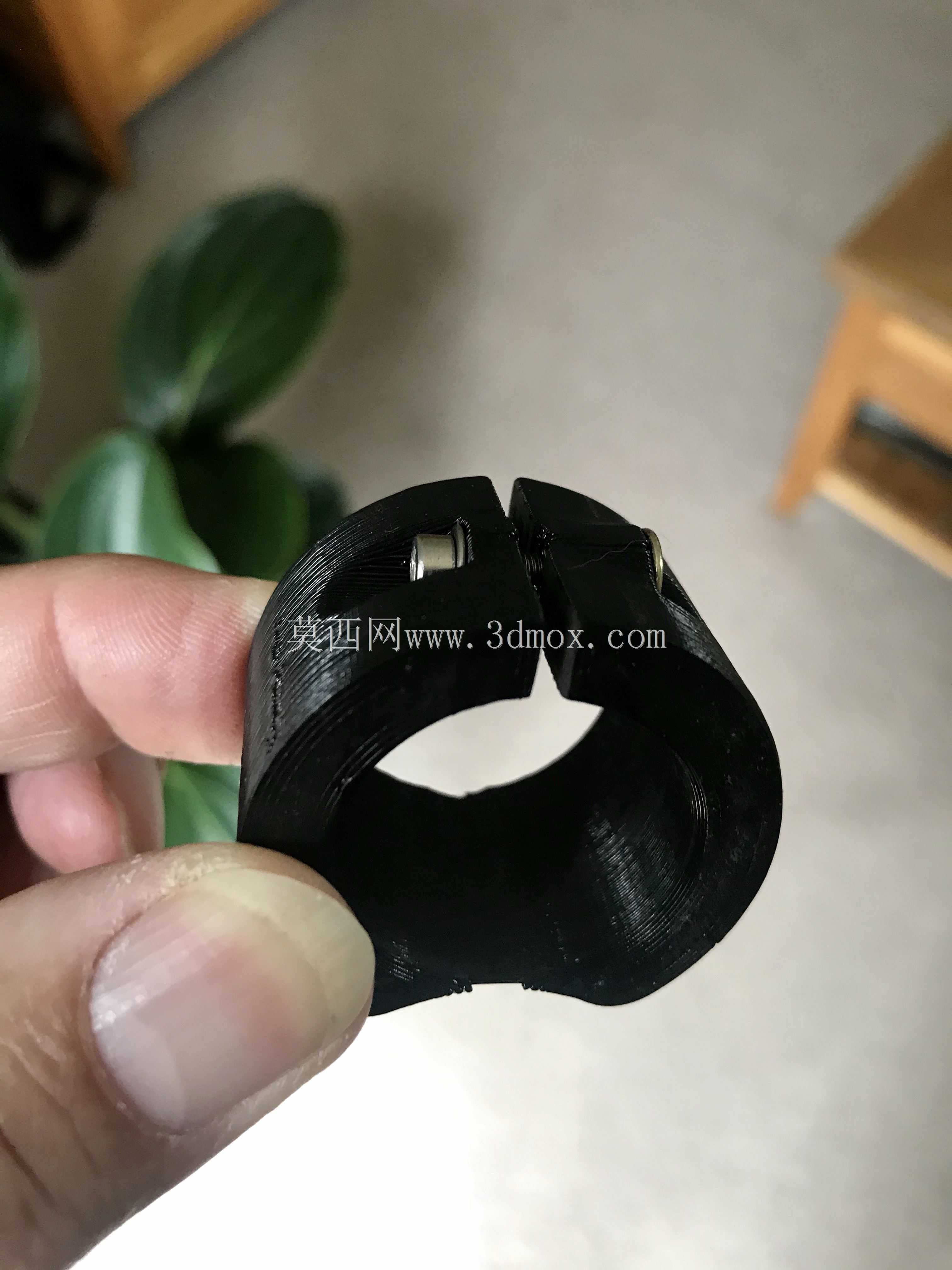

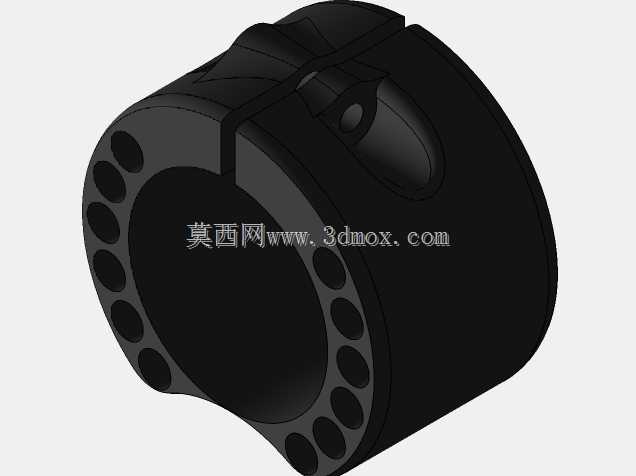

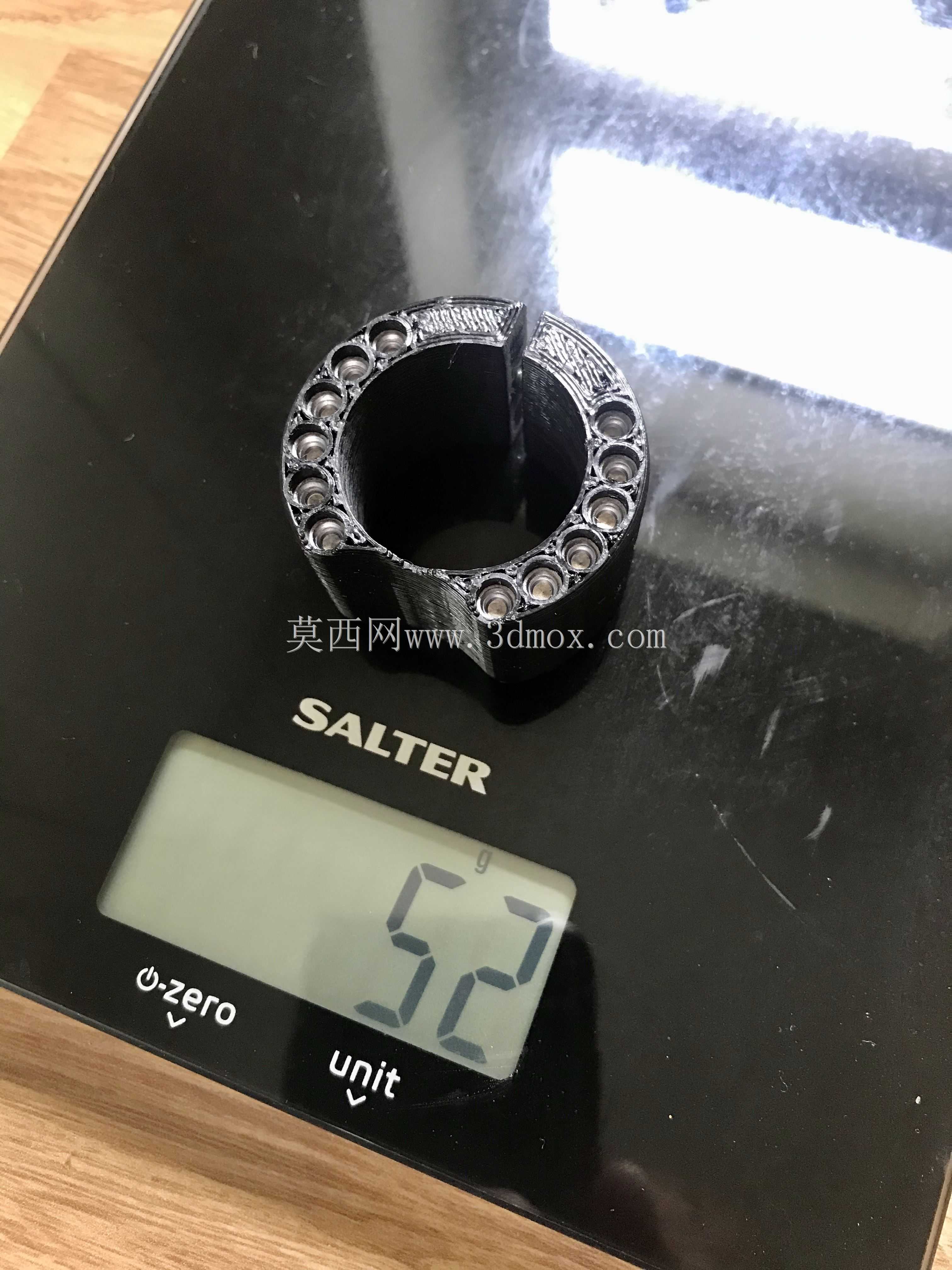

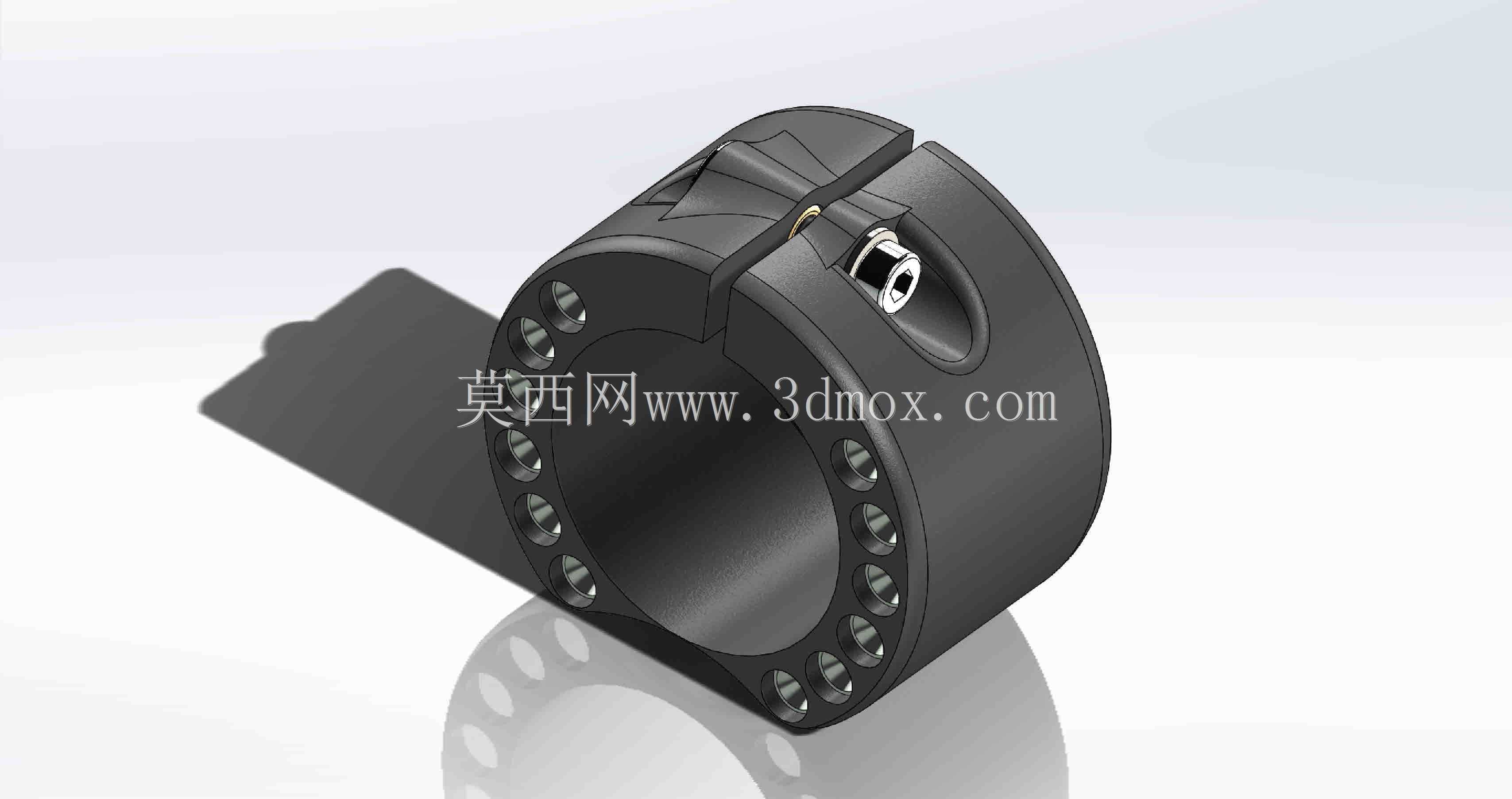

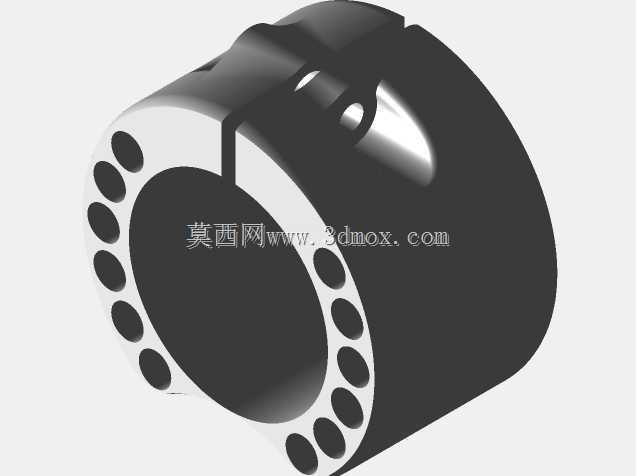

这款桶型调谐器主要面向气枪射击类器材的改装适配场景，核心作用是对发射管道内的气流进行整流调节，优化弹丸出膛时的气流稳定性，减少乱流对弹道的干扰，同时兼顾一定的配重调节作用，帮助使用者调整器材前端重心，提升握持射击时的平衡感。从结构设计来看，整体采用对开抱箍式的筒体结构，筒体一侧设置开槽，配合顶部的锁紧螺钉结构，能够实现与适配管道的快速装夹固定，不需要对原有管道进行额外的切削加工，装拆过程仅需配套内六角扳手即可完成，日常维护和调校的操作门槛较低。筒体端面均匀布置多圈环形沉孔，这类孔位一方面是作为气流扰流结构，让通过的高压气流在孔位内形成涡流缓冲，逐步降低气流喷出时的紊流强度，另一方面也能在保证结构强度的前提下，尽可能降低零件自身重量，避免前端配重过大影响器材的操控灵活性。设计时将适配的管道直径边界设定为27.8mm，抱箍锁紧后的内圆公差控制在H7级别，锁紧后与管道外壁的贴合面间隙不超过0.02mm，避免高压气流从装配缝隙处泄漏影响整流效果。筒体侧面预留的标准螺纹安装位，可兼容常规的M3固定螺母，配套使用m3x10mm规格的螺栓即可完成锁紧固定，不需要额外定制非标紧固件，降低配件的替换成本。内部流道采用渐变式的截面设计，入口端做了15度的倒角导向，方便装配时快速对准管道端口，流道内壁的粗糙度控制在Ra1.6以下，减少气流通过时的沿程阻力。每段流道的容腔经过容积核算，单根管道对应的容腔可容纳对应规格的弹丸缓冲颗粒，通过填充不同数量的缓冲颗粒，可以微调调谐器的整体重量和气流缓冲效果，适配不同场景下的射击调校需求。筒体外侧的锁紧螺钉位置做了沉台设计，螺钉锁紧后头部完全沉入沉台内，不会突出零件外表面，避免装拆和使用过程中发生磕碰剐蹭，同时也让整体外形更加简洁规整。零件的壁厚经过强度校核，最薄处不小于2.5mm，能够承受气枪发射时的瞬时高压气流冲击，长期使用不会出现开裂、变形等问题，抱箍开槽处做了R0.5的圆角过渡，避免锁紧时应力集中导致槽口开裂。
