Makeblock兼容D32平稳旋转转盘结构

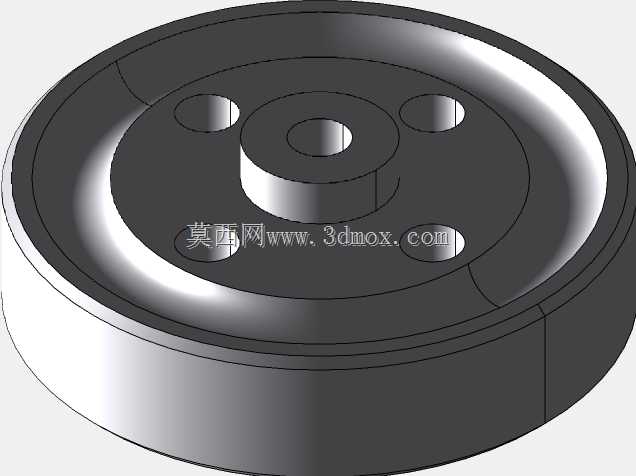

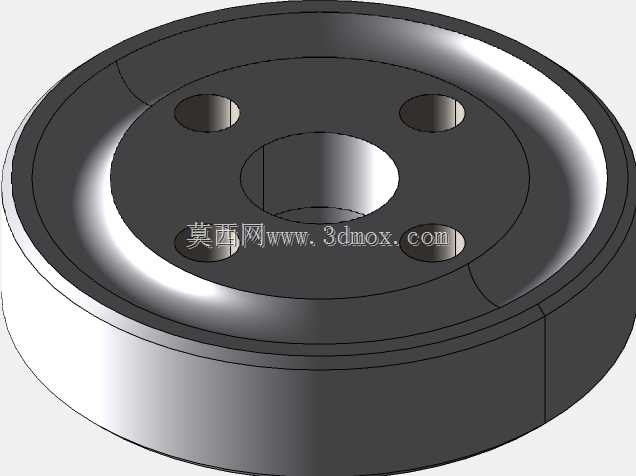

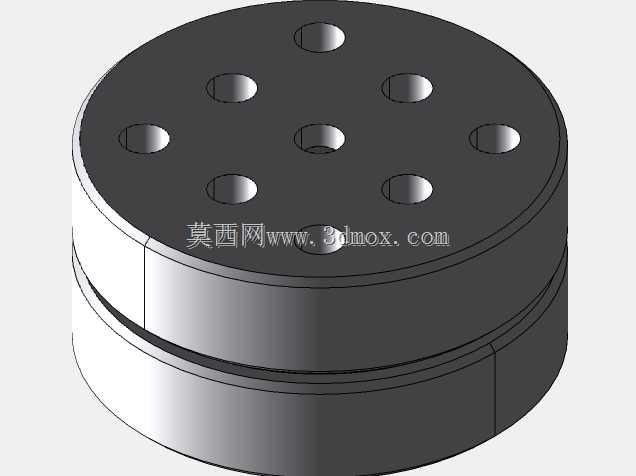

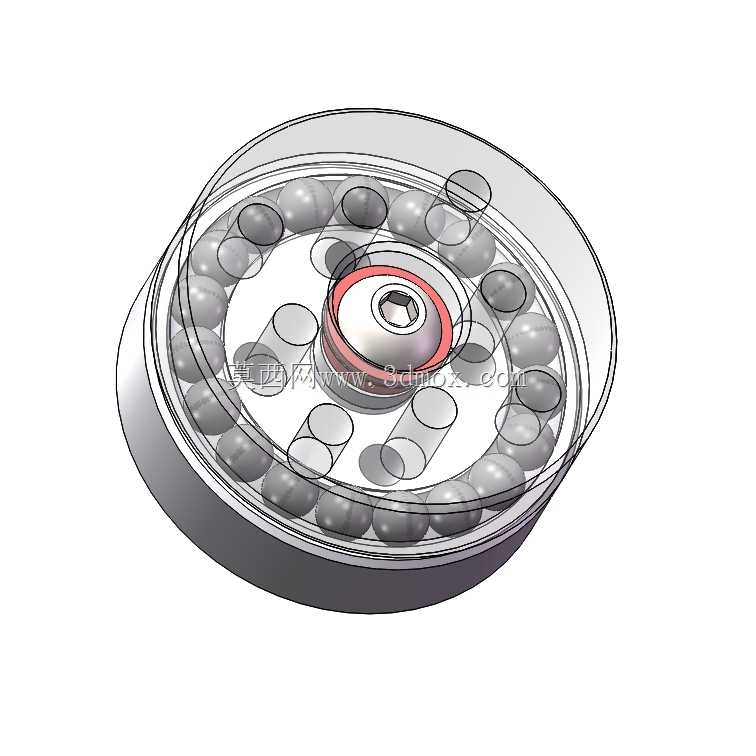

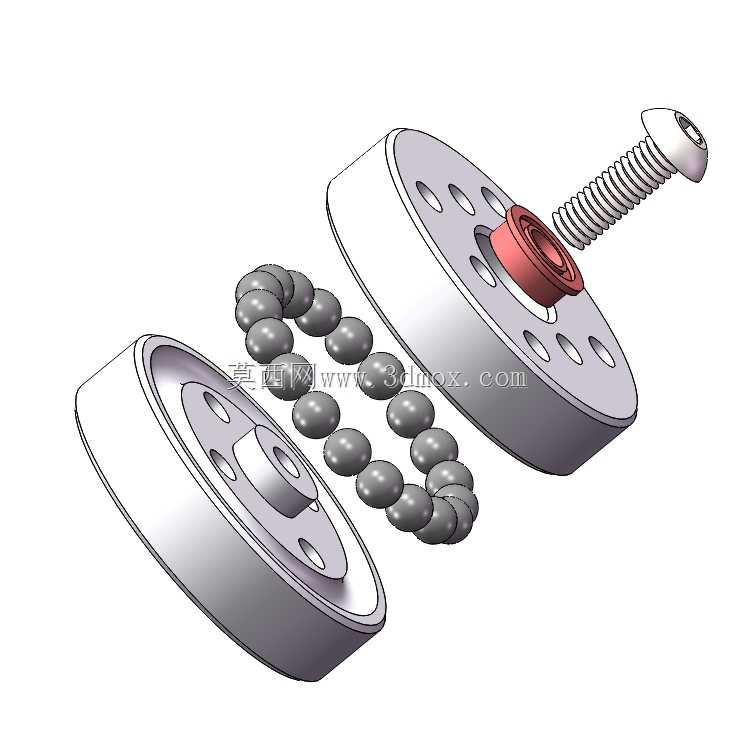

这款D32规格的回转转盘，主要面向轻载平稳旋转的机构连接场景设计，常见应用在小型旋转展台、桌面级机械臂回转底座、创客类机器人关节连接、小型展示装置的回转工位上，用来实现两个固定构件之间的360度无阻碍相对回转。从结构设计逻辑来看，整体采用环形钢珠排布的回转支撑思路，内外圈之间填充满排的小直径钢珠，钢珠沿内外圈的滚道均匀排布，既可以保证回转过程的顺滑无卡顿，也能同时承受来自轴向的载荷与一定数值的径向侧向力，常规工况下轴向承载能力不超过49N，侧向承载能力不超过10N，完全覆盖轻载展示、小型创客装置的受力需求。如果应用场景需要更高的负载阈值，就需要更换对应大规格高负载的同类型回转件，这款产品本身的定位就是轻载平稳回转场景，不适合重载冲击的工况。安装边界上，转盘的顶部与底部都设计有标准M4规格的安装孔位，孔位排布完全匹配Makeblock搭建体系的安装孔距，可以直接和市面上绝大多数Makeblock结构组件兼容装配，不需要额外做孔位的二次加工或者转接件设计，大幅降低创客搭建、小型设备改装的装配难度。外形上整体为薄型圆盘结构，外径32mm，整体厚度控制在较小的尺寸范围内，不会占用过多的安装空间，适合对安装体积有严格限制的小型装置使用。设计过程中特意将钢珠滚道做了密封式的限位结构，避免钢珠在回转过程中从滚道内脱出，同时也能减少日常使用中灰尘进入滚道造成的回转卡顿问题，中心位置设计有带内六角孔的中心锁紧轴，装配时可以通过内六角扳手完成中心轴的锁紧固定，不需要额外设计复杂的轴向限位结构。在实际选型使用时需要注意，这款转盘仅适合平稳低速的回转运动，不适合高速旋转或者频繁承受冲击载荷的工况，比如高速旋转的动力输出轴端就不适合选用这款部件，它的核心优势是回转顺滑、装配便捷、体积小巧，匹配小型轻量化的旋转连接需求，在桌面级创客项目、小型展示装置、教育类机器人搭建场景中，能够快速实现两个部件的回转连接需求，不需要单独设计复杂的回转支撑结构，缩短整体结构的设计与装配周期。
